像素布局
RGB垂直条状
显示区域 180.72(H)×94.27(V) mm外观尺寸 193(H)×108.3(V)×7(D) mm
面板亮度 300 cd/m² (Typ.)对比度 400:1 (Typ.) (TM)
可视角度 50/50/15/35 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 6 o'clock反应时间 15/25 (Typ.)(Tr/Td) ms
-
功率消耗
2.05W (Max.)
光源类型 3S9P WLED, 20K小时, 无驱动
工作频率 60Hz-
面板应用
- 信号接口
-
TFT Specific Analog RGB , 30 pins , FPC
- 驱屏电压
- 3.3/3.3/5.0/17.0/-12.0V (Typ.)(VCC/VCCG/AVDD/VGH/VEE)
- 工作环境
- 工作温度 -30 ~ 70 °C, 存储温度 -40 ~ 80 °C

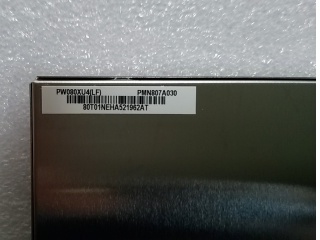

元太液晶模组PW080XU4综述
元太 (PVI) 推出的PW080XU4是一款采用a-Si TFT-LCD技术的8.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 宽温，白光LED背光，上/下,左/右翻转显示，表面雾面， Compatible with NTSC & PAL system。它的工作温度为 -30 ~ 70°C，存储温度为 -40 ~ 80°C。此型号适合应用于工业，车载显示。根据屏库掌握的情报此产品于2007年Q1量产，当前生产状态为已停产。目前PW080XU4在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月07日对此型号首次建立参数，并于2025年08月13日对参数进行了最后更新。根据元太 (PVI)于2009年2月26日发布的版本号为Ver6.0的产品规格书，PW080XU4显示分辨率为480(RGB)×220，宽高比为17:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为180.72×94.27 (宽×高) mm，可视尺寸为183.52×97.07 (宽×高) mm，外观尺寸为193(宽)×108.3(高)×7(厚) mm，表面处理为雾面，产品净重218±15g。背光方面此产品采用了3S9P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。PW080XU4采用了TFT Specific Analog RGB信号接口，总共30 pins，采用FPC连接，驱屏电压为3.3/3.3/5.0/17.0/-12.0V (Typ.)(VCC/VCCG/AVDD/VGH/VEE)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用PW080XU4液晶模组，屏库®建议您向元太 (PVI)或其代理商了解关于PW080XU4的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
