| 制造商 | 京东方 (BOE) | 型号 | PV156FH1-M00 |
|---|---|---|---|
| 对角尺寸 | 15.6英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 344.16(W)×193.59(H) mm | 外观尺寸 | 350.66(W)×205.78(H)×5.3(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 1920(RGB)×1080, FHD, 16:9 |
| 面板重量 | 400g (Max.) | 表面处理 | 雾面 |
| 显示亮度 | 350 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
| 推荐视向 | 全视角 | 响应时间 | 18/17 (Max.)(Tr/Td) ms |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10)  |
显示模式 | ADS，常黑显示，透射式 |
| 支持颜色 | 16.7M, 45% NTSC | 应用产品 | |
| 功率消耗 | - | 光源类型 | 10S5P WLED, 30K小时, 含LED驱动 |
| 刷新率 | 60Hz | 触摸技术 | 无触摸 |
| 接口类型 | 30 pins eDP (2 Lanes) , HBR1 (2.7G/lane) , 端子 | ||
| 电压供应 | 3.3V (Typ.) | ||
| 应用环境 | 工作温度 -10 ~ 60 °C , 存储温度 -20 ~ 70 °C | ||
广州市
嘉兴市
厦门市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
PV156FH1-M00规格书 | 8000_Rev.00 | English | 1.1 M | 31 | 2025-7-31 | ||
|
|
PV156FH1-M00规格书 | 8000_Rev.0 | English | 1.2 M | 32 | 2025-10-31 | 最新 |

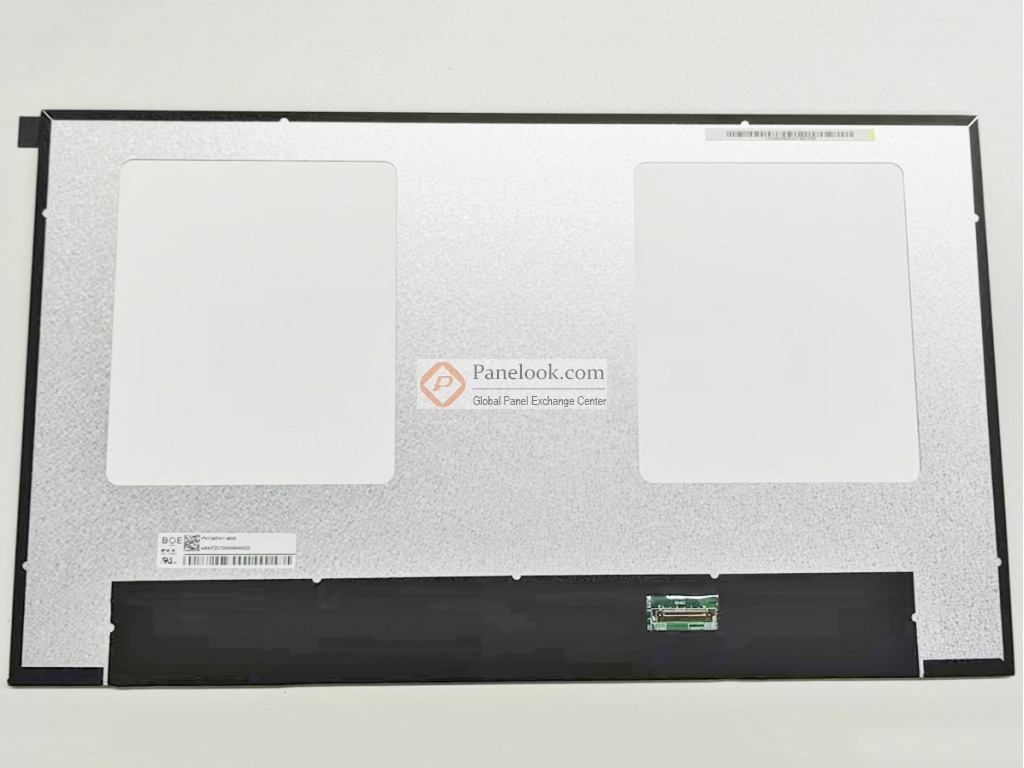

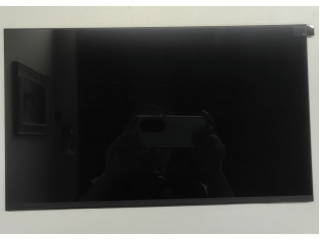

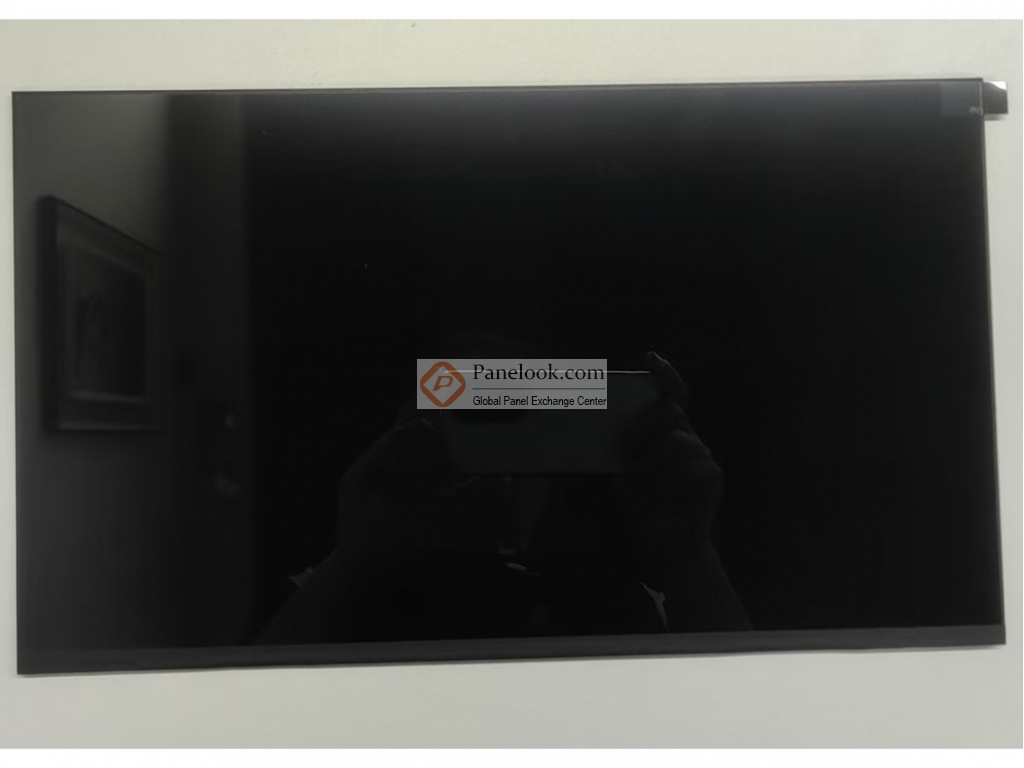

京东方 (BOE) 推出的PV156FH1-M00是一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面雾面， Application: POS.etc。它的工作温度为 -10 ~ 60°C，存储温度为 -20 ~ 70°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于工业。本产品已邦定ICNL9337驱动IC。根据屏库掌握的情报此产品于2025年Q4量产，当前生产状态为量产中。目前PV156FH1-M00在屏库上有1条现货信息、3家供应商信息，交易氛围清淡。屏库于2025年08月05日对此型号首次建立参数，并于2026年02月10日对参数进行了最后更新。根据京东方 (BOE)于2025年10月31日发布的版本号为8000_Rev.0的产品规格书，PV156FH1-M00显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，外观尺寸为350.66(宽)×205.78(高)×5.3(厚) mm，表面处理为雾面，产品净重400g (Max.)。背光方面此产品采用了10S5P WLED发光的侧入式光源(底部)，光源的使用寿命为30K小时，含LED驱动。PV156FH1-M00采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用PV156FH1-M00液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于PV156FH1-M00的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
