像素布局 RGB垂直条状
- 显示区域70.08(H)×52.56(V) mm
- 外观尺寸78.2(H)×65(V)×4.8(D) mm
- 面板亮度350 cd/m² (Typ.)
- 对比度 300:1 (Typ.) (TM)
- 可视角度65/65/45/65 (Typ.)(CR≥10)
- 工作模式TN，常白显示，透射带微反射
- 视角方向6 o'clock
- 反应时间15/20 (Typ.)(Tr/Td) ms
- 功率消耗
440mW (Typ.)
- 光源类型6S1P WLED, 20K小时, 无驱动
- 工作频率60Hz
-
面板应用
- 信号接口
-
Digital RGB (8/24-bit) + SPI, CCIR601/656 , 60 pins , FPC
- 驱屏电压
- 3.3/5.0/15.0/-10.0V (Typ.)(VCC/AVDD/VGH/VGL)
- 工作环境
- 工作温度 -10 ~ 60 °C, 存储温度 -20 ~ 70 °C
群创液晶模组PT035TN01 V.6验货标准(IIS)

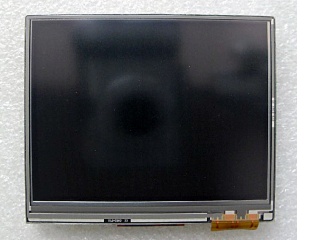

群创液晶模组PT035TN01 V.6概况

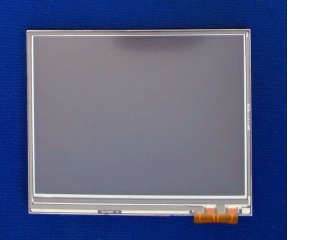

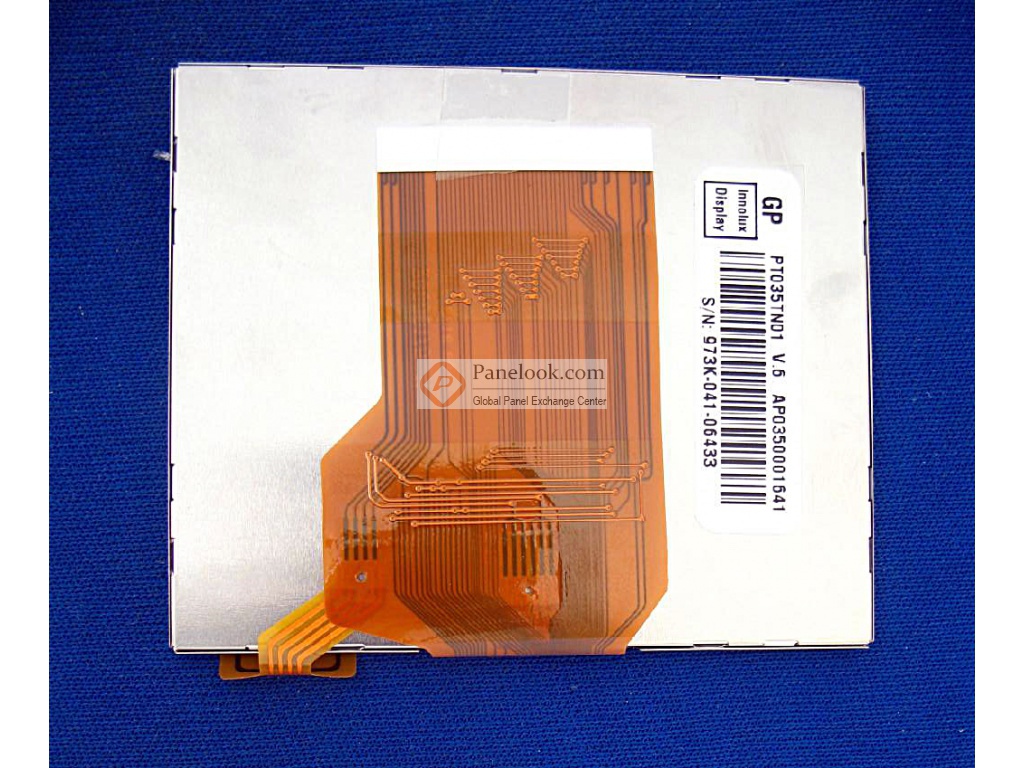

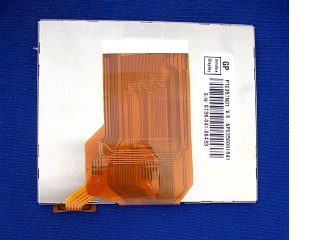

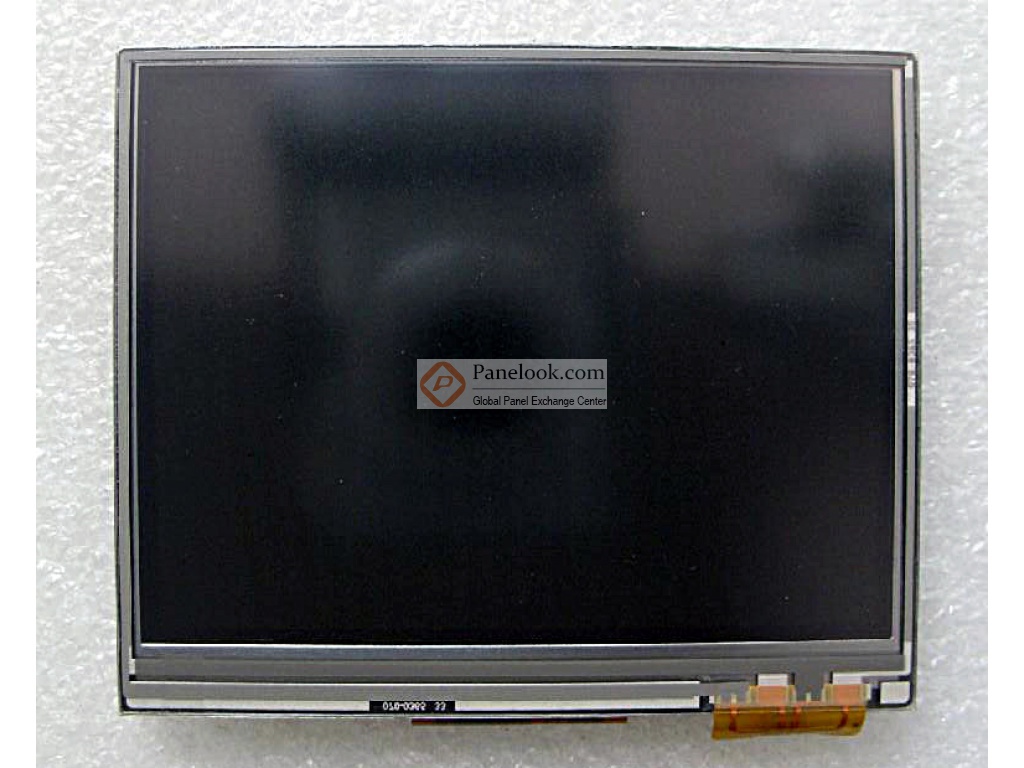

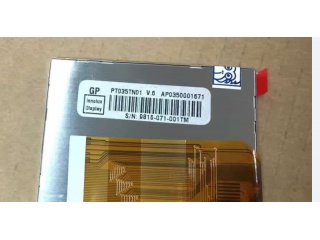

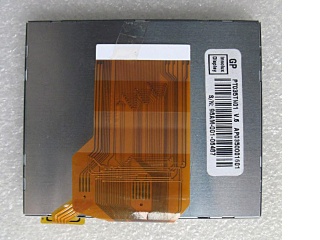

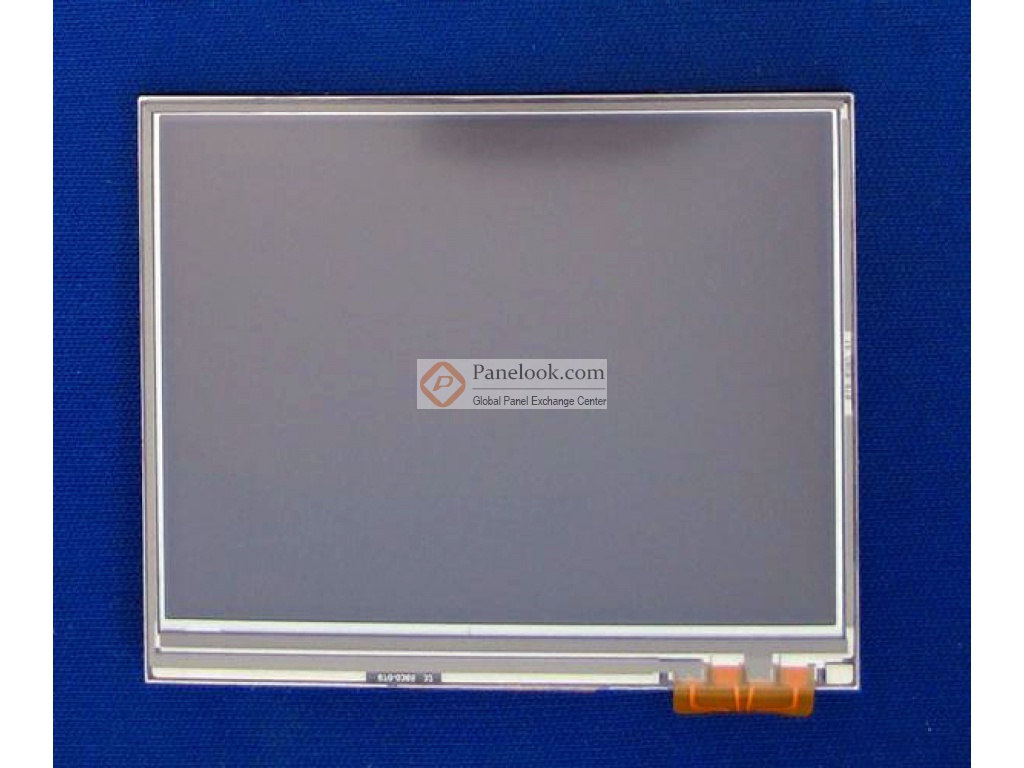

群创 (Innolux) 推出的PT035TN01 V.6是一款采用a-Si TFT-LCD技术的3.5英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，表面雾面， 3 in 1 FPC。它的工作温度为 -10 ~ 60°C，存储温度为 -20 ~ 70°C。此型号适合应用于便携导航仪。根据屏库掌握的情报此产品于2006年Q2量产，当前生产状态为已停产。目前PT035TN01 V.6在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年04月02日对此型号首次建立参数，并于2025年03月11日对参数进行了最后更新。根据群创 (Innolux)于2007年1月17日发布的版本号为Final Ver03的产品规格书，PT035TN01 V.6显示分辨率为320(RGB)×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为70.08×52.56 (宽×高) mm，可视尺寸为73.68×56.16 (宽×高) mm，外观尺寸为78.2(宽)×65(高)×4.8(厚) mm，表面处理为雾面，产品净重44.0g (Typ.)。背光方面此产品采用了6S1P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。PT035TN01 V.6采用了Digital RGB (8/24-bit) + SPI, CCIR601/656信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/5.0/15.0/-10.0V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用PT035TN01 V.6液晶模组，屏库®建议您向群创 (Innolux)或其代理商了解关于PT035TN01 V.6的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
