| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
PM102WX1规格书 | Ver1.0 | English | 866.7 K | 25 | 2005-8-12 | 最新 | |
|
|
PM102WX1规格书 | Ver0.5 | English | 1.1 M | 28 | 2005-2-16 | ||
|
|
PM102WX1规格书 | Preliminary | English | 839.6 K | 28 | 2004-7-21 |

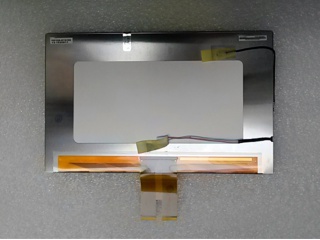

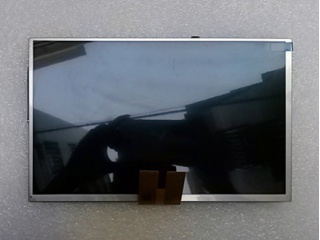

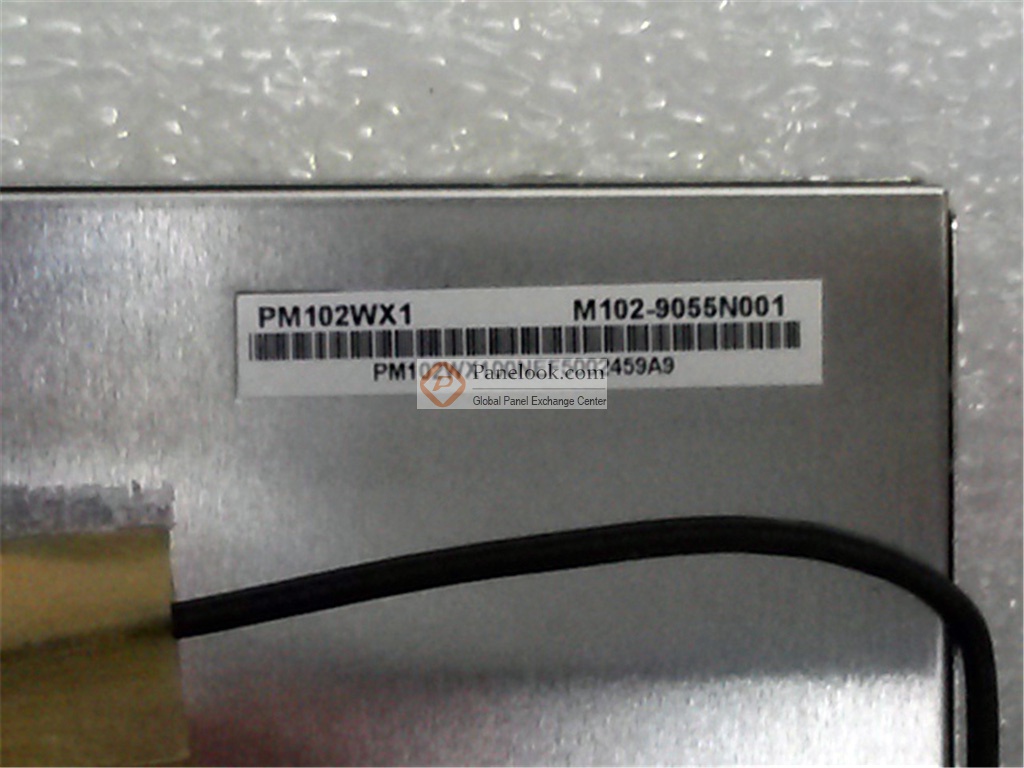

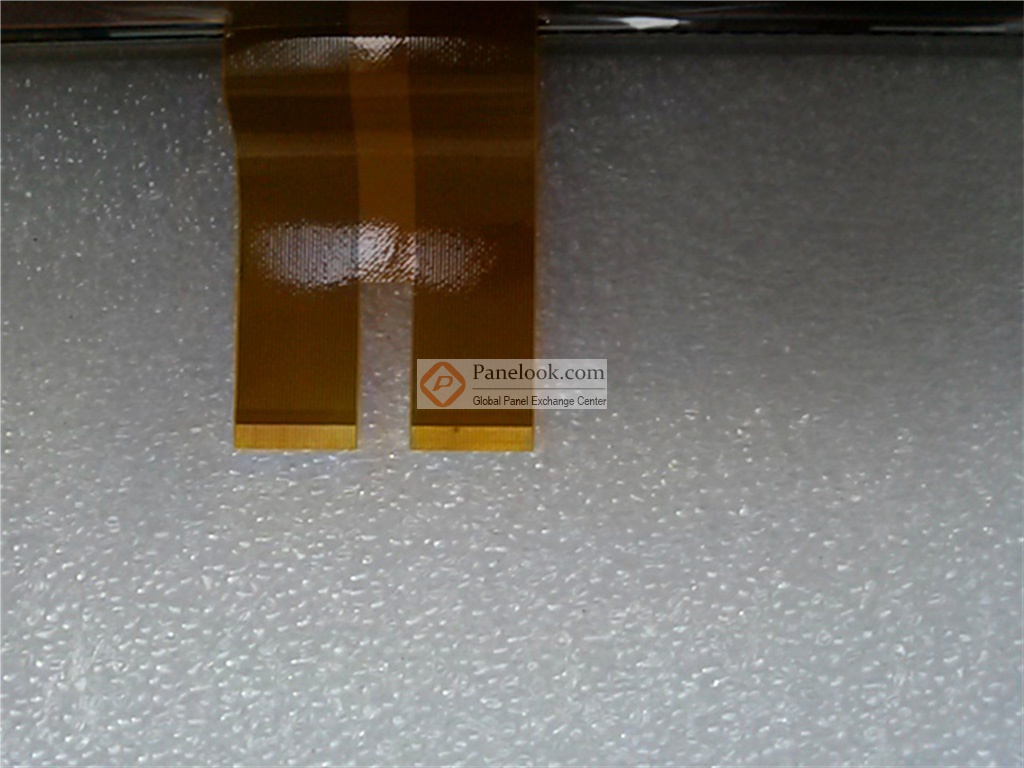

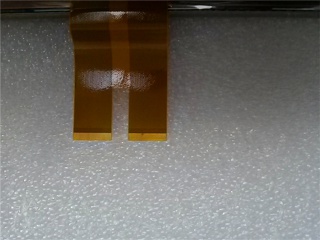

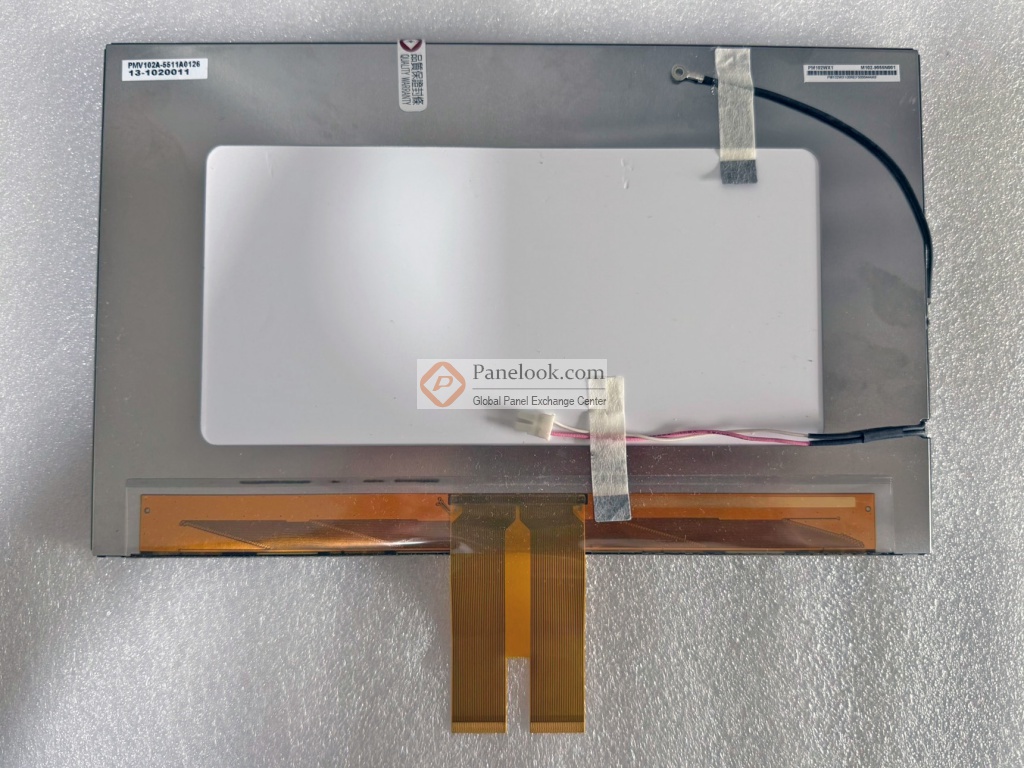

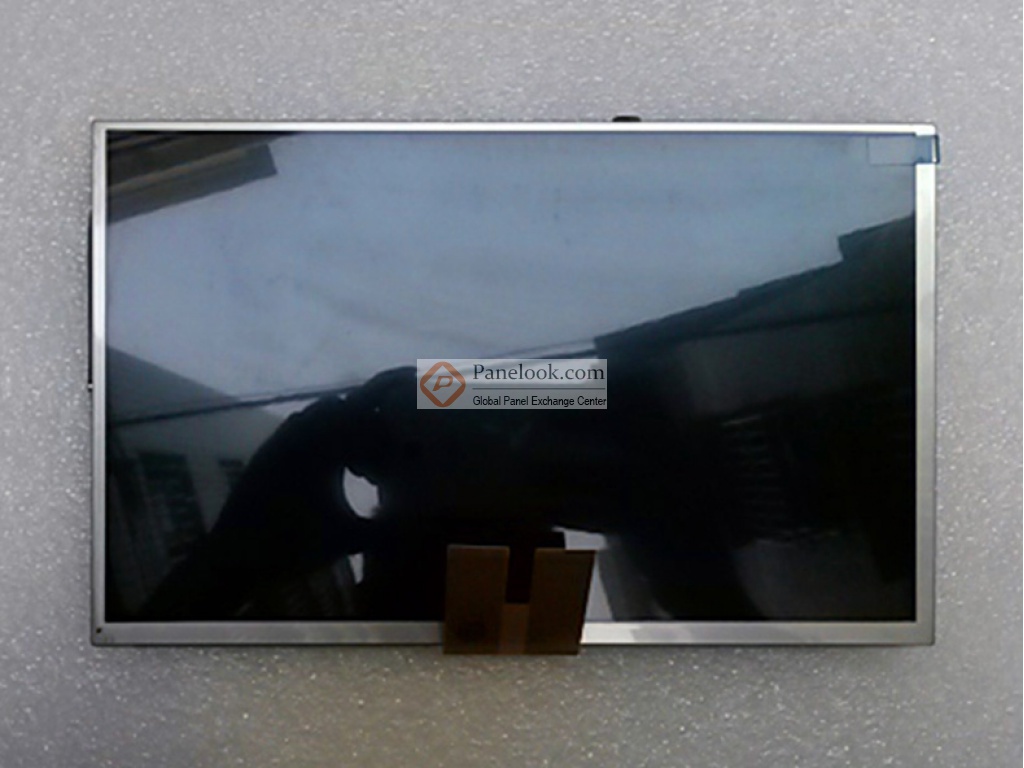

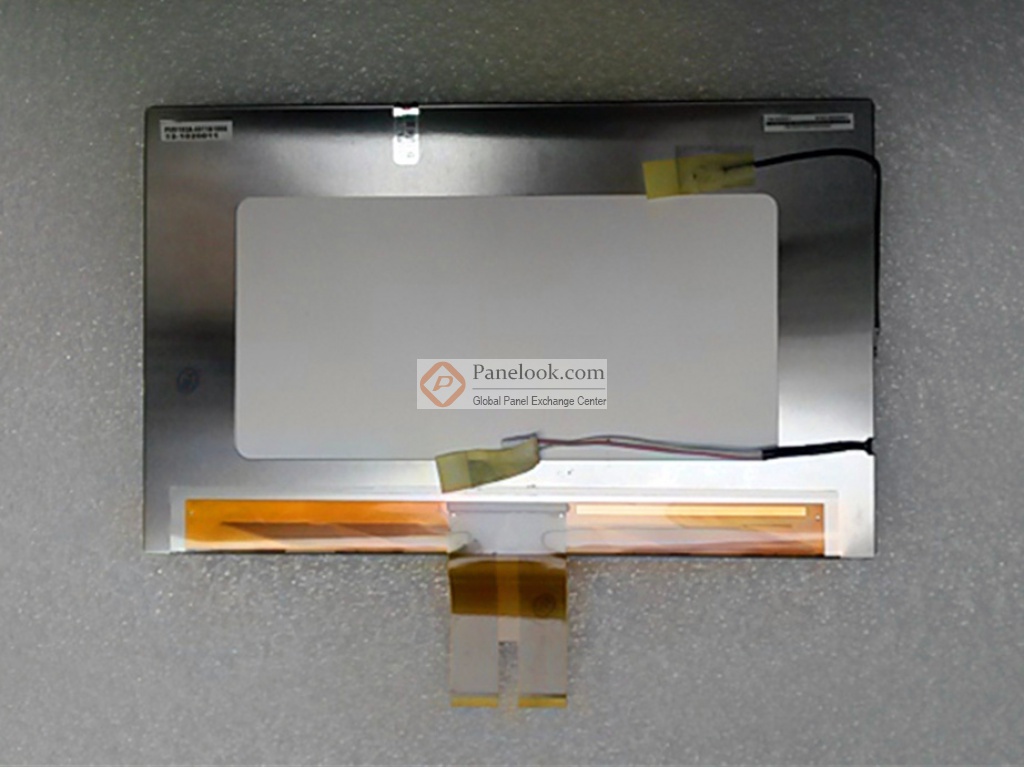

PM102WX1是元太 (PVI)推出的一款10.2吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 80°C，存储温度为 -30 ~ 80°C。它的典型特征屏库总结为: 上/下,左/右翻转显示，表面雾面。基于它的特征屏库推荐此型号应用于数码相框，便携式DVD等产品。根据屏库掌握的情报此产品于2005年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月07日对此型号首次建立参数，并于2024年04月16日对参数进行了最后更新。根据元太 (PVI)于2005年8月12日发布的版本号为Ver1.0的产品规格书，PM102WX1显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222(宽)×132.48(高) mm，外观尺寸为235(宽)×145.8(高)×6.5(厚) mm，可视尺寸为225.4(宽)×136.45(高) mm，表面处理为雾面，产品净重312±10g。背光方面此产品采用了1 pcs CCFL发光，光源的使用寿命为30K小时，不含背光驱动。PM102WX1采用了TTL (1 ch, 6-bit)信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/3.3/8.8/17.0/-10.0V (Typ.)(VCC/VDD1/VDD2/VGG/VEE)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于PM102WX1的最新的生产状态信息和技术信息，屏库®建议您咨询元太 (PVI)。
