| 制造商 | 元太 (PVI) | 型号 | PM070WM2 |
|---|---|---|---|
| 对角尺寸 | 7.0英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 152.4(W)×91.44(H) mm | 外观尺寸 | 166.3(W)×105.3(H)×10.3(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 800(RGB)×480, WVGA, 15:9 |
| 面板重量 | 244±15g | 表面处理 | 雾面 |
| 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
| 推荐视向 | 6 o'clock | 响应时间 | 5/15 (Typ.)(Tr/Td) ms |
| 可视角度 | 80/80/60/70 (Typ.)(CR≥10)  |
显示模式 | TN，常白显示，透射式 |
| 支持颜色 | 262K | 应用产品 | |
| 功率消耗 | 2.57W (Max.) | 光源类型 | 3S11P WLED, 30K小时, 无驱动 |
| 刷新率 | - | 触摸技术 | 无触摸 |
| 接口类型 | 20 pins LVDS (1 ch, 6-bit) , 端子 | ||
| 电压供应 | 3.3V (Typ.) | ||
| 应用环境 | 工作温度 -30 ~ 80 °C , 存储温度 -40 ~ 85 °C | ||
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
PM070WM2规格书 | Ver2.0 | English | 703.3 K | 21 | 2009-9-18 | 最新 | |
|
|
PM070WM2规格书 | Ver1.0 | English | 736.6 K | 21 | 2009-4-9 |
| 文件类型 | 文件编号 | 原厂发布日期 | ||
|
PM070WM2产品停产通知单（EOL） | 2015-11-24 | 下载文件 |

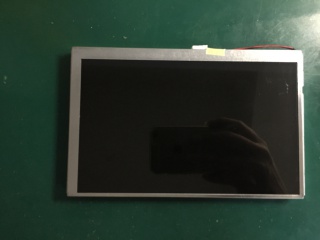

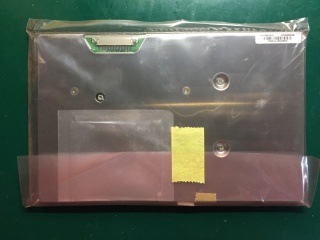

PM070WM2是元太科技工业股份有限公司 (元太，PVI) 推出的一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据元太 (PVI)于2009年9月18日发布的版本号为Ver2.0的产品规格书，PM070WM2显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为152.4×91.44 (宽×高) mm，可视尺寸为155.4×94.44 (宽×高) mm，外观尺寸为166.3×105.3 (宽×高)×10.3(厚) mm，表面处理为雾面，产品净重244±15g。背光方面此产品采用了3S11P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。PM070WM2采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。如果开发新产品想采用PM070WM2液晶模组，屏库®建议您向元太 (PVI)或其代理商了解关于PM070WM2的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2009年Q2量产，于2016年Q3停产，当前生产状态为已停产。目前PM070WM2在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年01月05日对此型号首次建立参数，并于2018年05月09日对参数进行了最后更新。它的工作温度为 -30 ~ 80°C，存储温度为 -40 ~ 85°C。基于它宽温，白光LED背光，表面雾面等特征，此型号推荐使用于便携式DVD，车载显示，工业。
