奇美液晶模组PJ101IA-01A主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2011,Q4
开始量产
2012,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌	奇美 (Chimei Innolux)	型号名称	PJ101IA-01A
屏幕尺寸	10.1英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	1280(RGB)×800, WXGA, 16:10	像素布局	RGB垂直条状
显示区域	216.96×135.6 mm (H×V)	外观尺寸	227.56×148.2×4.65 mm (H×V×D)
屏幕重量	-	表面处理	Hard coating
屏幕亮度	450 cd/m² (Typ.)	对比度	800 : 1 (Typ.) [透射]
最佳视向	全视角	光学模式	IPS，常黑显示，透射式
可视角度	80/80/80/80 (Typ.)(CR≥10)	响应速度	35 (Typ.)(Tr+Td) ms
颜色数量	16.7M, 50% NTSC	适用于
消耗功率	-	背光类型	WLED
刷新频率	60Hz	触摸功能	无触摸
信号系统	MIPI (4 data lanes) , 端子 , 40 pins
供应电压	3.3V (Typ.)
最大额定	存储温度 -20 ~ 70 °C 工作温度 -10 ~ 60 °C

奇美液晶模组PJ101IA-01A规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	PJ101IA-01A规格书	20111206	English	1001.3 K	13	2011-12-6	最新	付费下载

奇美液晶模组PJ101IA-01A验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
7.1~12 TFT-LCM	VIP会员可看	VIP会员可看	A Grade	Ver:03	2012-9-21	IIS下载
7.1~12 TFT-LCM	VIP会员可看	VIP会员可看	A Grade	Ver:03	2012-7-22	IIS下载
7.1~12 TFT-LCM	VIP会员可看	VIP会员可看	A Grade	Ver:03	2012-4-12	IIS下载

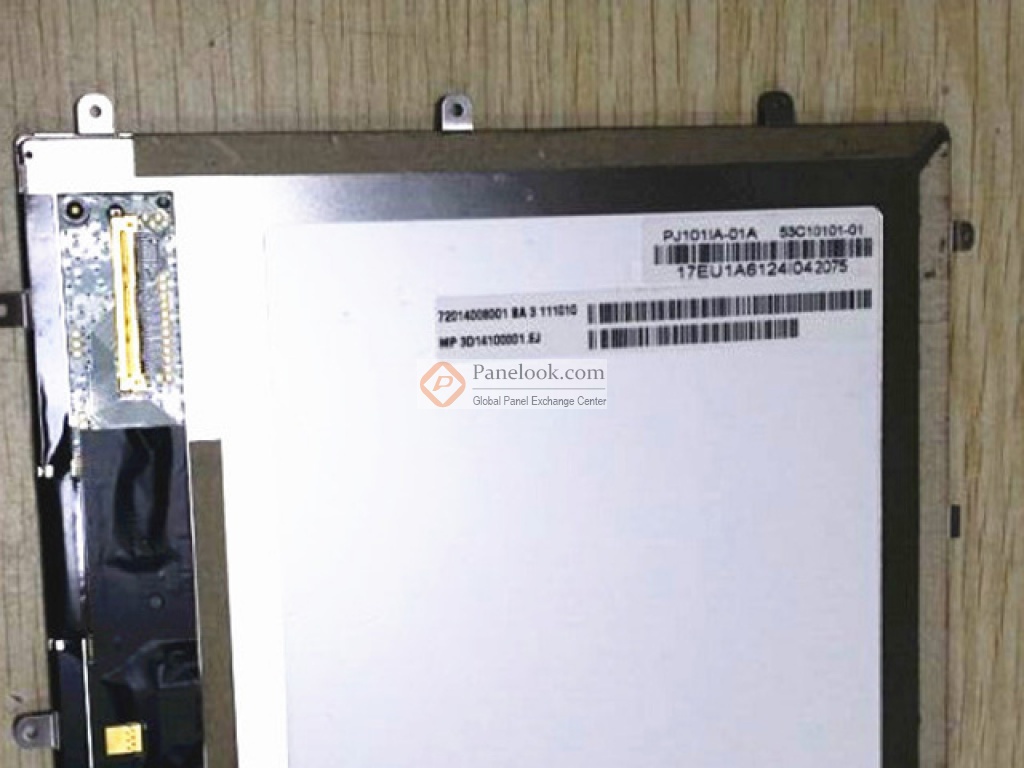

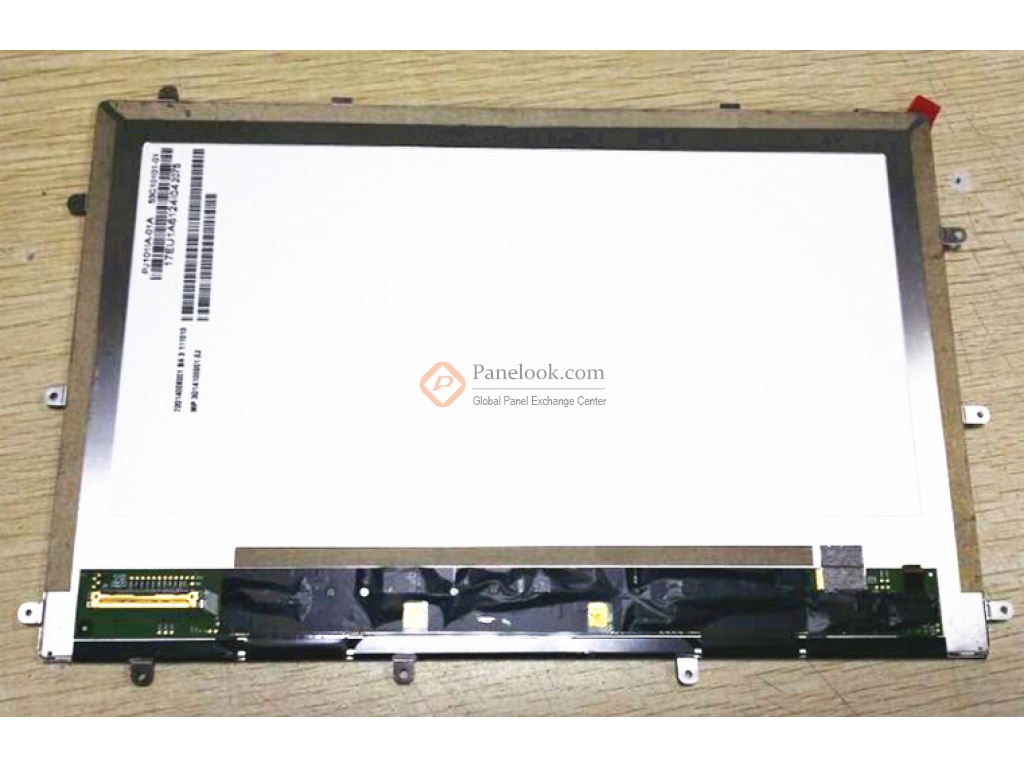

奇美液晶模组PJ101IA-01A图片

奇美液晶模组PJ101IA-01A综述

PJ101IA-01A是奇美电子股份有限公司 (奇美，Chimei Innolux) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，无触摸。根据奇美 (Chimei Innolux)于2011年12月6日发布的版本号为20111206的产品规格书，PJ101IA-01A显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96×135.6 (宽×高) mm，可视尺寸为218.16×136.8 (宽×高) mm，外观尺寸为227.56×148.2 (宽×高)×4.65(厚) mm，表面处理为Hard coating。背光方面此产品采用了WLED发光的侧入式光源。PJ101IA-01A采用了MIPI (4 data lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用PJ101IA-01A液晶模组，屏库®建议您向奇美 (Chimei Innolux)或其代理商了解关于PJ101IA-01A的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2012年Q1量产，当前生产状态为已停产。目前PJ101IA-01A在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2014年04月25日对此型号首次建立参数，并于2020年03月11日对参数进行了最后更新。它的工作温度为 -10 ~ 60°C，存储温度为 -20 ~ 70°C。基于它白光LED背光等特征，此型号推荐使用于平板电脑。
