像素布局
RGB垂直条状

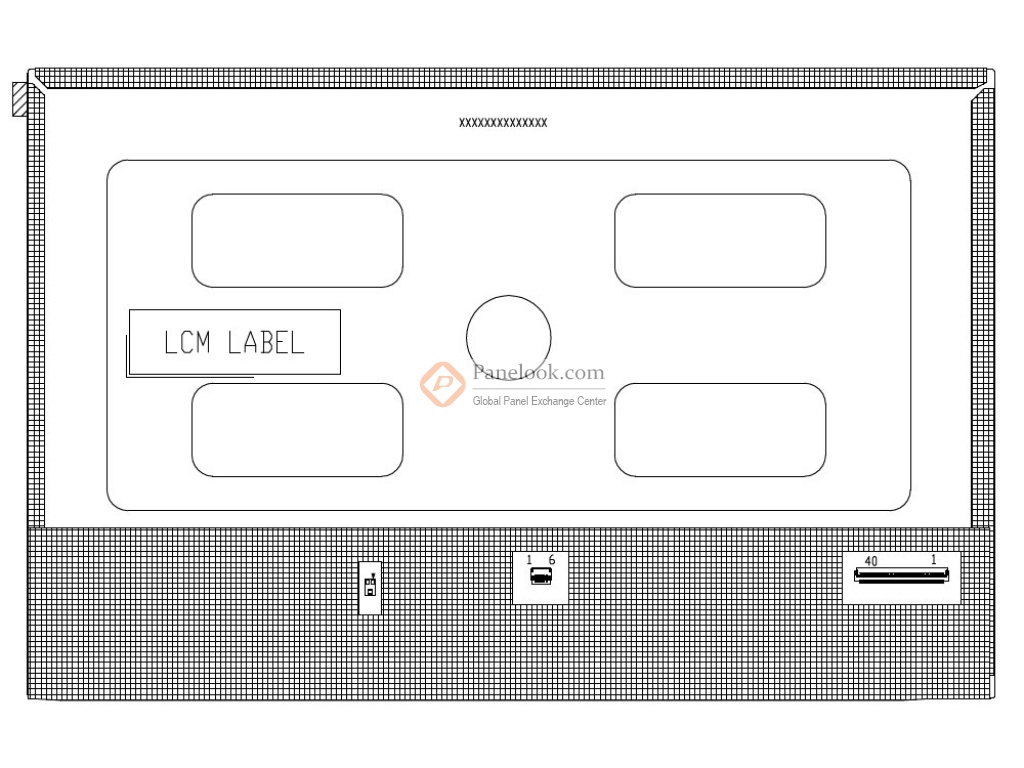

显示区域 216.96(H)×135.6(V) mm外观尺寸 229.46(H)×149.1(V)×5(D) mm
面板重量 192g (Typ.)表面处理 Hard coating
面板亮度 400 cd/m² (Typ.)对比度 800:1 (Typ.) (TM)
可视角度 85/85/85/85 (Typ.)(CR≥10)  工作模式 SFT，常黑显示，透射式
视角方向 全视角反应时间 25 (Typ.)(Tr+Td) ms
显示颜色 16.7M, 50% NTSC触摸屏 无触摸
-
功率消耗
2.6W (Typ.)
光源类型 3S11P WLED, 30K小时, 无驱动
工作频率 60Hz-
面板应用
- 信号接口
-
LVDS (1 ch, 8-bit) , 40 pins , 端子
- 驱屏电压
- 3.3/13/23/-7.0V (Typ.)(VDD/AVDD/VGH/VGL)
- 工作环境
- 工作温度 -10 ~ 50 °C, 存储温度 -20 ~ 60 °C
共4条现货>>
天马液晶模组P1010WXF1ME20 VIP卖家现货
P1010WXF1ME20 长期供应 贸易
 深圳市
P1010WXF1ME20 长期供应 贸易
杭州市
P1010WXF1ME20 长期供应 贸易
东莞市
P1010WXF1ME20 长期供应 贸易
嘉兴市
P1010WXF1ME20 长期供应 代理经销
上海市
P1010WXF1ME20 长期供应 贸易
深圳市
P1010WXF1ME20 长期供应 其它
深圳市
天马液晶模组P1010WXF1ME20规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
P1010WXF1ME20规格书 |
Final Ver2.1 |
English |
1.2 M |
22 |
2024-10-18 |
最新 |
|
天马液晶模组P1010WXF1ME20综述
P1010WXF1ME20是天马微电子股份有限公司 (天马，TIANMA) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据天马 (TIANMA)于2024年10月18日发布的版本号为Final Ver2.1的产品规格书，P1010WXF1ME20显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96×135.6 (宽×高) mm，外观尺寸为229.46×149.1 (宽×高)×5(厚) mm，表面处理为Hard coating，产品净重192g (Typ.)。背光方面此产品采用了3S11P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。P1010WXF1ME20采用了LVDS (1 ch, 8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3/13/23/-7.0V (Typ.)(VDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用P1010WXF1ME20液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于P1010WXF1ME20的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2024年Q4量产，当前生产状态为量产中。目前P1010WXF1ME20在屏库上有4条现货信息、7家供应商信息，交易氛围十分活跃。屏库于2024年04月11日对此型号首次建立参数，并于2026年03月24日对参数进行了最后更新。它的工作温度为 -10 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光等特征，此型号推荐使用于工业。
|
