群创屏幕总成P070ACB-DB1概况-全球液晶屏交易中心-屏库

人气指数：9175 2020-07-17 03:31

群创屏幕总成P070ACB-DB1主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2014,Q4
开始量产
2015,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌	群创 (Innolux)	面板型号	P070ACB-DB1
面板尺寸	7.0英寸	面板类型	a-Si TFT-LCD, 屏幕总成
像素数量	600(RGB)×1024, WSVGA, 10:17	像素布局	RGB垂直条状
显示区域	89.28(H)×152.37(V) mm	外观尺寸	95(H)×163.27(V)×4.15(D) mm
面板重量	125g (Typ.)	表面处理	Hard coating (7H)
面板亮度	300 cd/m² (Typ.)	对比度	800:1 (Typ.) (TM)
可视角度	85/85/85/85 (Typ.)(CR≥10)	工作模式	IPS，常黑显示，透射式
视角方向	全视角	反应时间	25 (Typ.)(Tr+Td) ms
功率消耗	1.55W (Typ.)	光源类型	6S3P WLED, 无驱动
显示颜色	16.7M, 50% NTSC	触摸屏	On-Cell Touch, I²C
工作频率	60Hz	面板应用
信号接口	MIPI (4 data lanes) , 39 pins , 端子
驱屏电压	3.3V (Typ.)
工作环境	工作温度 -10 ~ 60 °C, 存储温度 -20 ~ 70 °C

群创屏幕总成P070ACB-DB1规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	P070ACB-DB1规格书	Rev.V05	English	3 M	57	2014-11-5	最新	付费下载

群创屏幕总成P070ACB-DB1验货标准(IIS)

	IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
	5.1~7.0” LCM	VIP会员可看	VIP会员可看	A Grade	Ver1.0B	2014-4-24	IIS下载

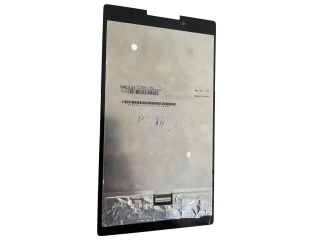

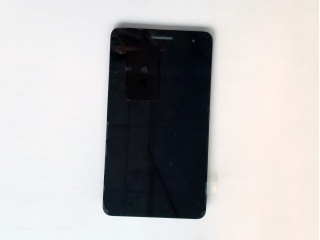

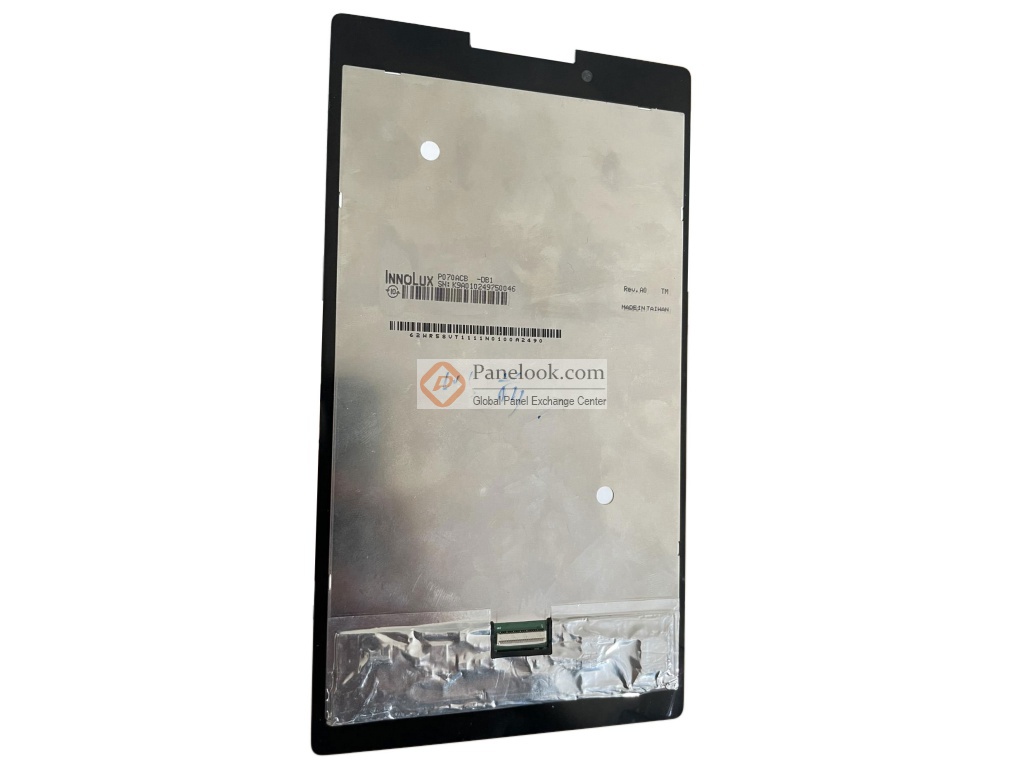

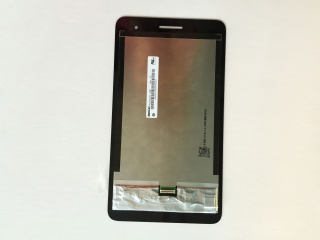

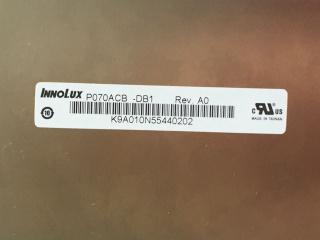

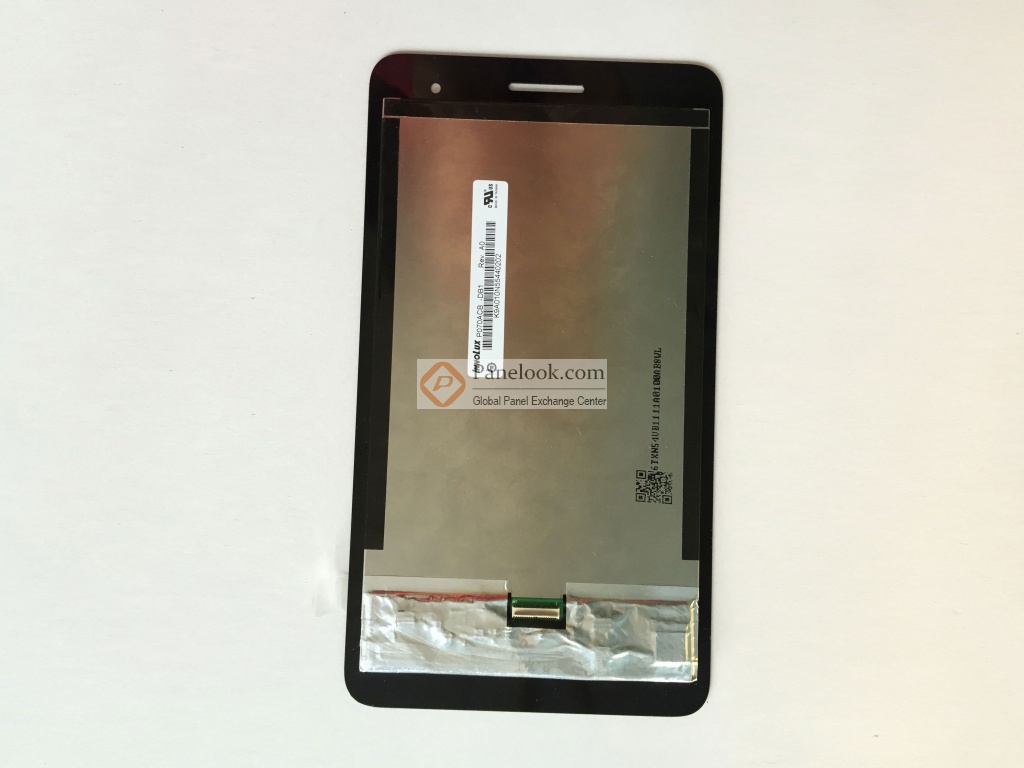

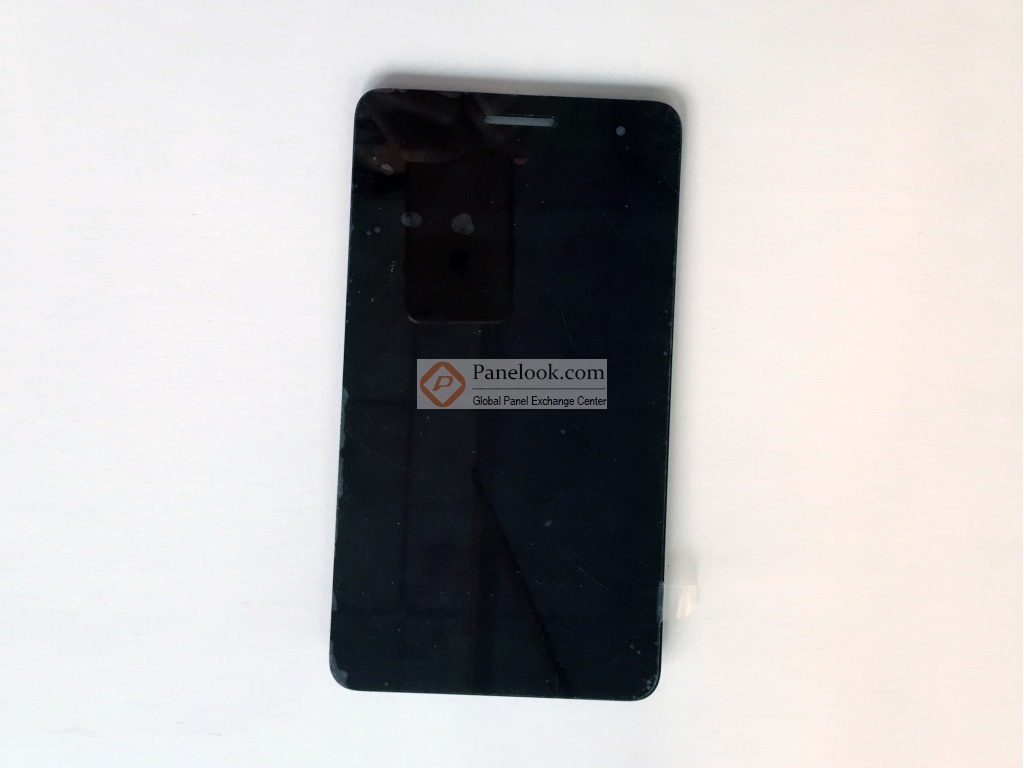

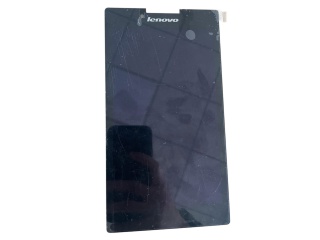

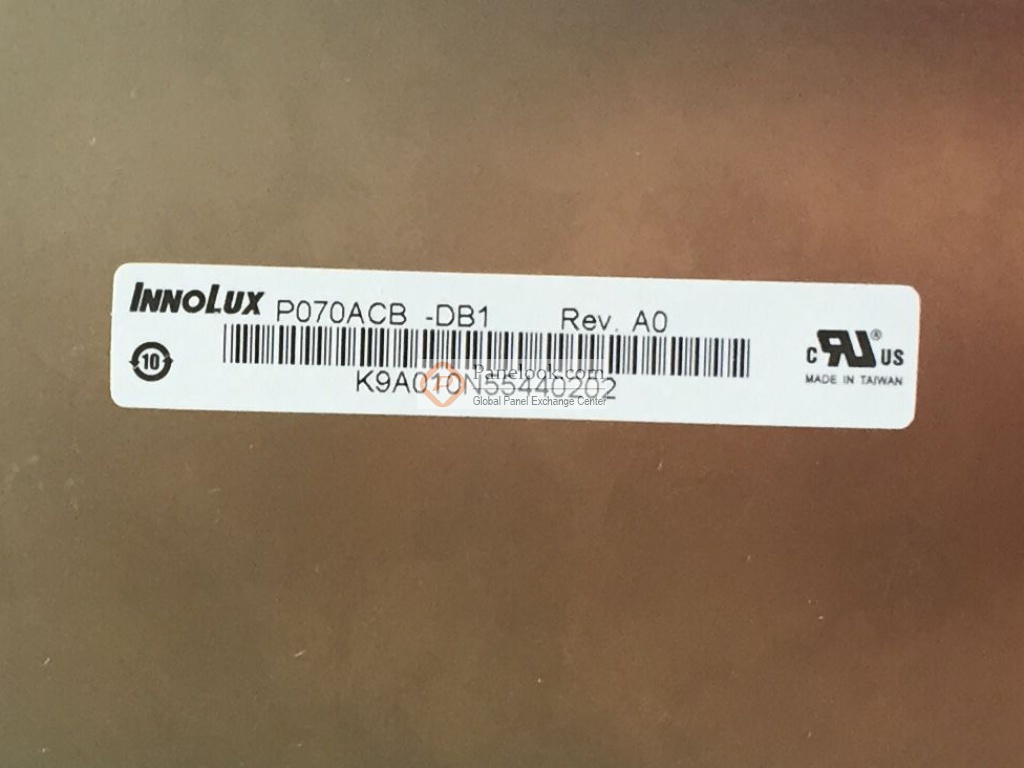

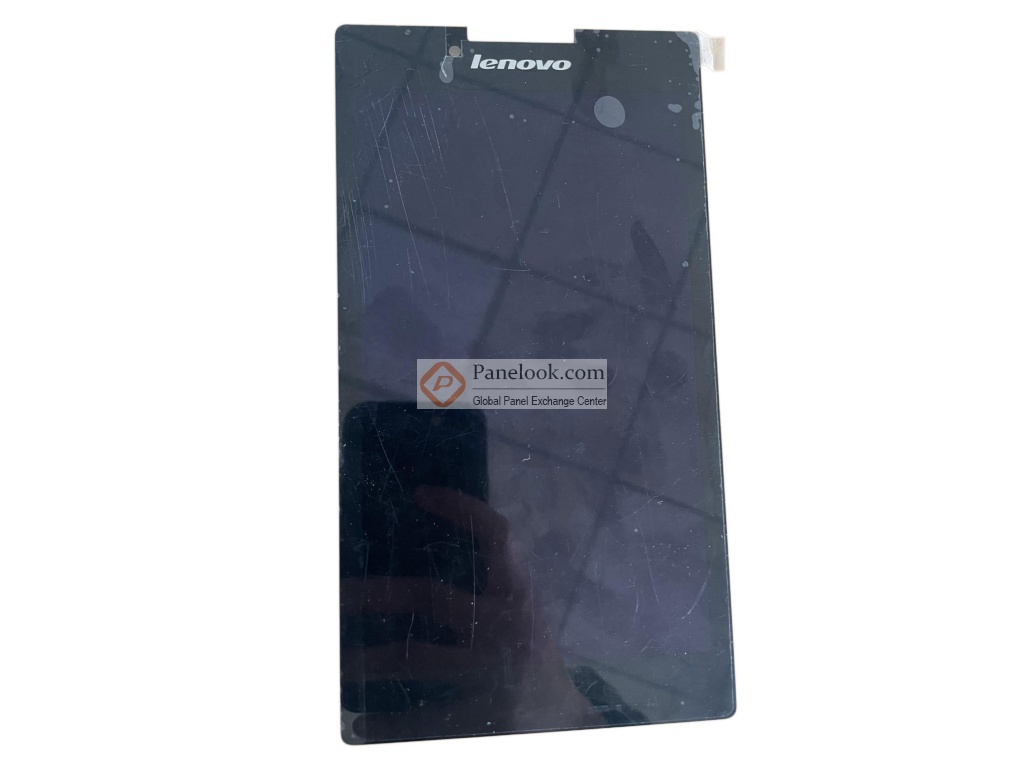

群创屏幕总成P070ACB-DB1图片

群创屏幕总成P070ACB-DB1摘要

群创 (Innolux) 推出的P070ACB-DB1是一款采用a-Si TFT-LCD技术的7.0英寸屏幕总成产品，它装配有WLED背光，无背光驱动，On-Cell Touch。屏库总结它的典型特征为: 肖像模式，带触摸屏，白光LED背光。它的工作温度为 -10 ~ 60°C，存储温度为 -20 ~ 70°C。此型号适合应用于平板电脑。本产品已邦定NT51021A驱动IC。根据屏库掌握的情报此产品于2015年Q1量产，当前生产状态为已停产。目前P070ACB-DB1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2015年10月27日对此型号首次建立参数，并于2020年07月17日对参数进行了最后更新。根据群创 (Innolux)于2014年11月5日发布的版本号为Rev.V05的产品规格书，P070ACB-DB1显示分辨率为600(RGB)×1024 (WSVGA)，宽高比为10:17 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为89.28×152.37 (宽×高) mm，外观尺寸为95(宽)×163.27(高)×4.15(厚) mm，表面处理为Hard coating (7H)，产品净重125g (Typ.)。背光方面此产品采用了6S3P WLED发光的侧入式光源，不含背光驱动。P070ACB-DB1采用了MIPI (4 data lanes)信号接口，总共39 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用P070ACB-DB1屏幕总成，屏库®建议您向群创 (Innolux)或其代理商了解关于P070ACB-DB1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
