| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 信利 (TRULY) |
| 1.1英寸 |
| 96×96, 1:1 |
| 19.655(H)×19.655(V) mm |
| TBD |
| 120 cd/m² (Typ.) |
80/80/80/80 (Min.)  |
| 全视角 |
| 单色(黄色) |
| 100Hz |
| 110/160mW (Typ./Max.) |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| OEL9M1007-Y-E | |
| PM-OLED, OLED屏 | |
| 矩形 | |
| 25.49(H)×29.1(V)×1.55(D) mm | |
| - | |
| 10000:1 (Min.) (透射) | |
| - | |
| 0.02/0.02 (Max.)(Tr/Td) ms | |
| |
|
| 无触摸 | |
| 自发光, 20K小时 |
| 驱动IC |
|---|
| 信号接口 |
| 工作环境 |
| 8-bit 6800/8080 并口, 4-wire SPI, I²C , 24 pins , FPC |
| 工作温度: -20 ~ 70 °C, 存储温度: -30 ~ 80 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
OEL9M1007-Y-E规格书 | Rer1.0 | English | 2 M | 28 | 2013-8-2 | 最新 |

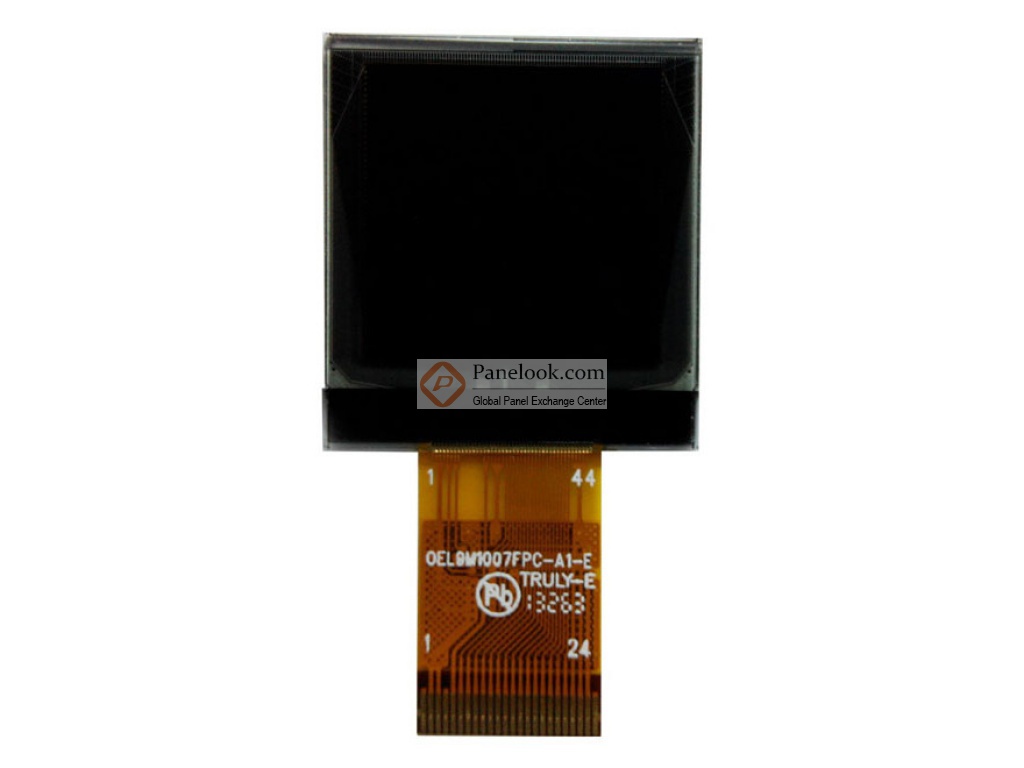

OEL9M1007-Y-E是信利 (TRULY)推出的一款1.1吋PM-OLED显示屏，它自发光，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它的特征屏库推荐此型号应用于穿戴装置等产品。本产品已邦定SH1107G驱动IC。根据屏库掌握的情报此产品于2013年Q3量产，当前生产状态为量产中。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2015年06月24日对此型号首次建立参数，并于2023年01月09日对参数进行了最后更新。根据信利 (TRULY)于2013年8月2日发布的版本号为Rer1.0的产品规格书，OEL9M1007-Y-E显示分辨率为96×96，宽高比为1:1 (宽:高)，像素采用矩形排列。它的显示区域尺寸为19.655(宽)×19.655(高) mm，外观尺寸为25.49(宽)×29.1(高)×1.55(厚) mm，可视尺寸为21.65(宽)×21.65(高) mm，产品净重TBD。本产品自发光，光源的使用寿命为20K小时。OEL9M1007-Y-E采用了8-bit 6800/8080 并口, 4-wire SPI, I²C信号接口，总共24 pins，采用FPC连接。它的典型垂直刷新率Fv为100Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此OLED屏，关于OEL9M1007-Y-E的最新的生产状态信息和技术信息，屏库®建议您咨询信利 (TRULY)。
