像素布局
RGB垂直条状
显示区域 345.6(H)×194.4(V) mm外观尺寸 351.9(H)×217.2(V)×3.2(D) mm
面板重量 360g (Max.)表面处理 Hard coating (3H)
面板亮度 300 cd/m² (Typ.)对比度 1300:1 (Typ.) (TM)
可视角度 85/85/85/85 (Typ.)(CR≥10)  工作模式 ADS，常黑显示，透射式
视角方向 全视角反应时间 30 (Typ.)(Tr+Td) ms
显示颜色 16.7M, 72% NTSC触摸屏 无触摸
-
外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
光源类型 9S7P WLED, 15K小时, 含LED驱动
工作频率 60Hz-
面板应用
- 信号接口
-

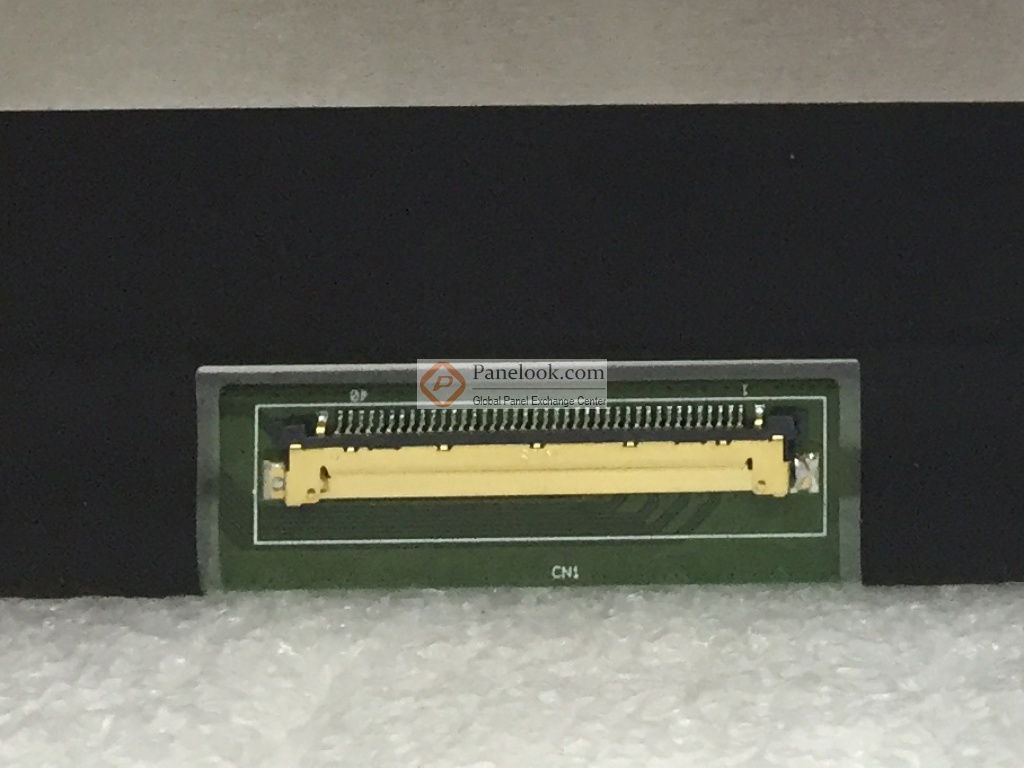

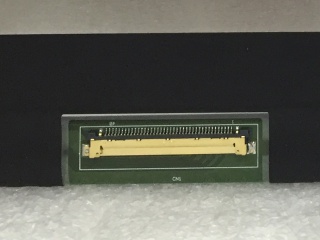

eDP (4 Lanes) , HBR1 (2.7G/lane) , 40 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共3条现货>>
京东方液晶模组NV156QUM-N32 VIP卖家现货
NV156QUM-N32 长期供应 贸易
 深圳市
京东方液晶模组NV156QUM-N32规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
NV156QUM-N32规格书 |
Rev.P1 |
English |
1.2 M |
33 |
2016-2-24 |
最新 |
|
京东方液晶模组NV156QUM-N32综述

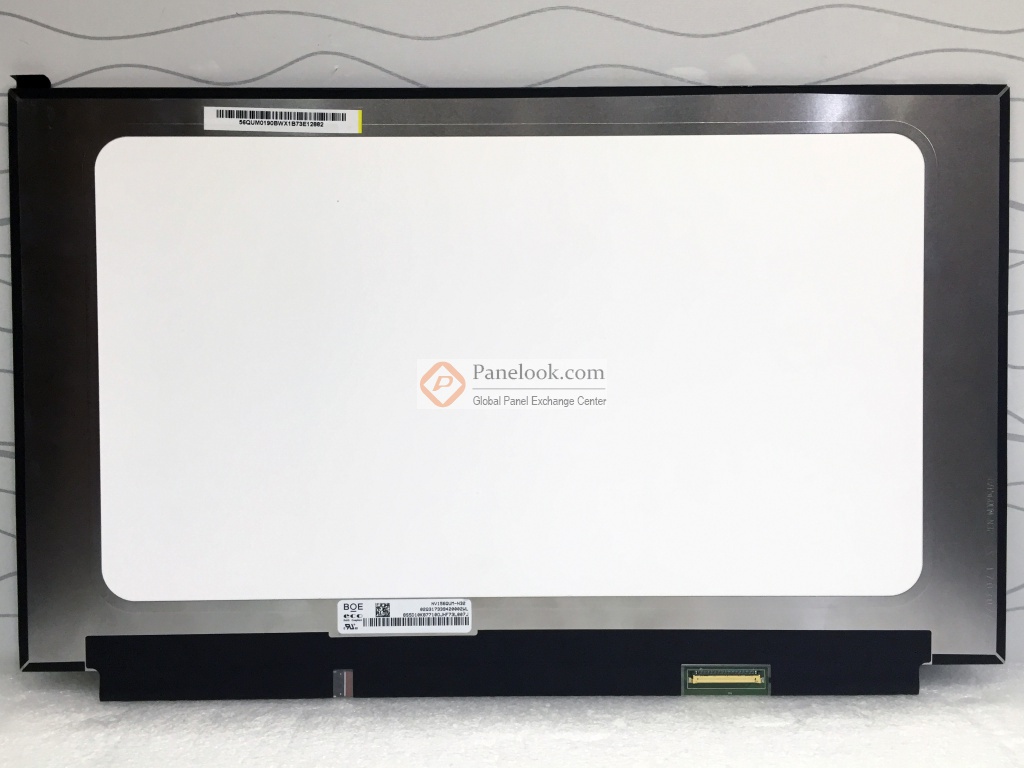

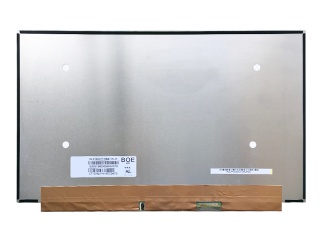

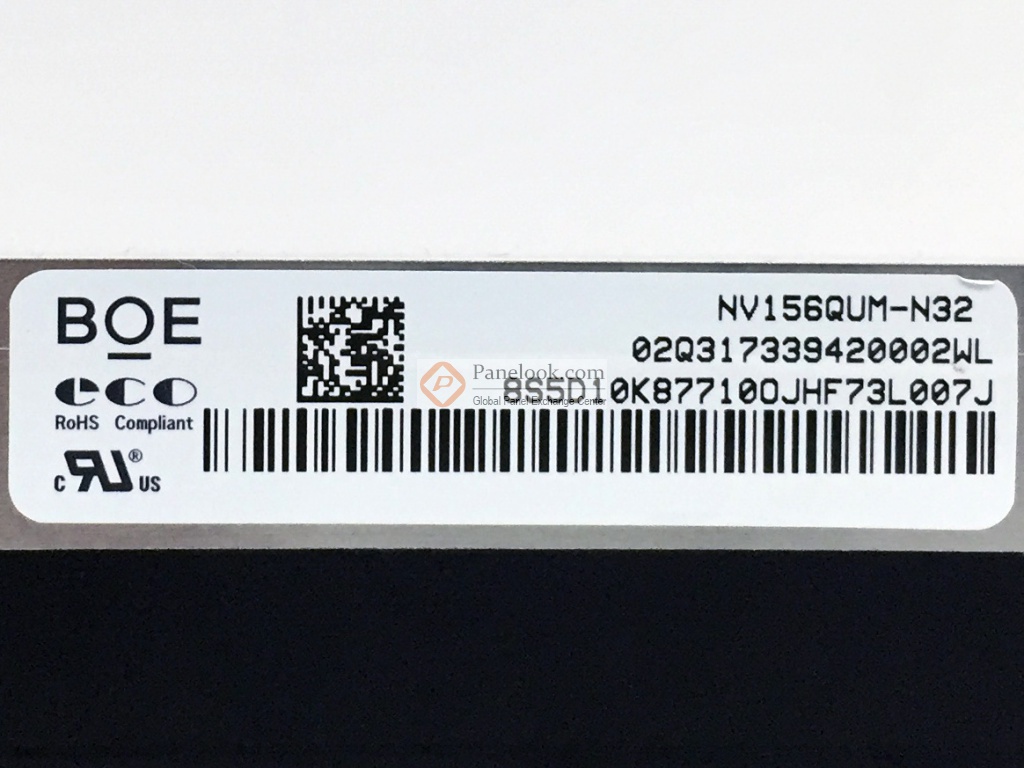

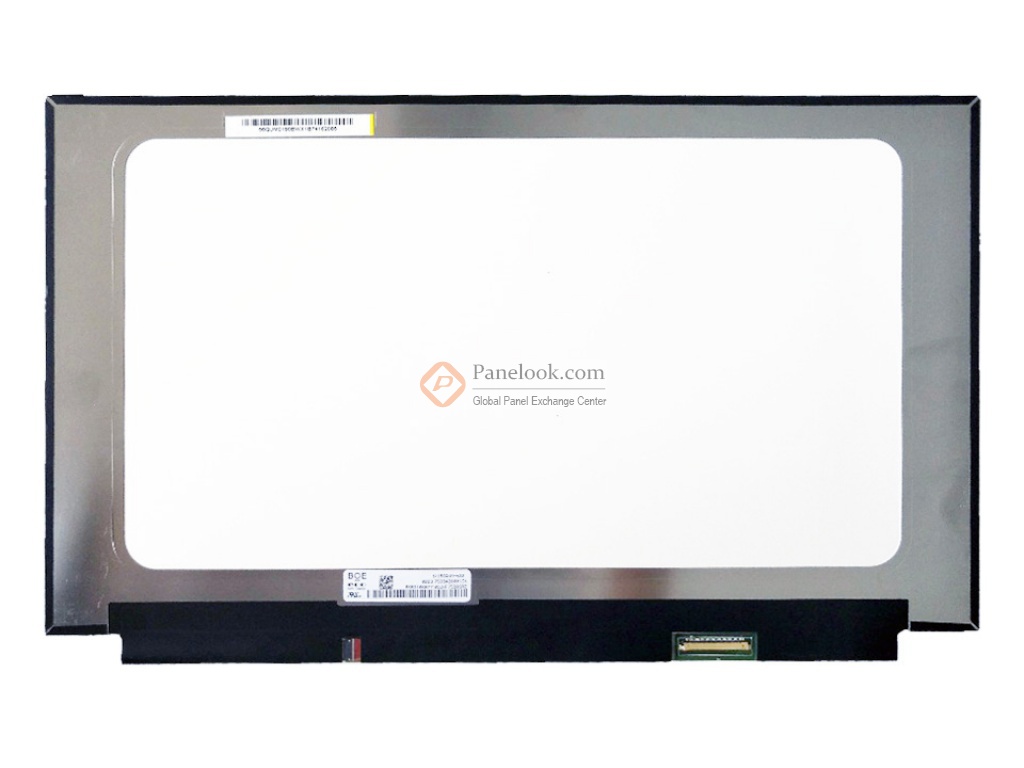

NV156QUM-N32 (产品代码: BOE06A3)是京东方 (BOE)推出的一款15.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2016年Q2量产，当前生产状态为已停产。目前此型号在屏库上有3条现货信息、3家供应商信息，交易氛围活跃。屏库于2017年02月24日对此型号首次建立参数，并于2023年07月30日对参数进行了最后更新。根据京东方 (BOE)于2017年1月11日发布的版本号为Rev.P1的产品规格书，NV156QUM-N32显示分辨率为3840(RGB)×2160 (UHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为282 PPI。它的显示区域尺寸为345.6(宽)×194.4(高) mm，外观尺寸为351.9(宽)×217.2(高)×3.2(厚) mm，表面处理为Hard coating (3H)，产品净重360g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了9S7P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。NV156QUM-N32采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于NV156QUM-N32的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
|
