| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 外观式样 |
| 京东方 (BOE) |
| 15.6英寸 |
| 1920(RGB)×1080, FHD, 16:9 |
| 344.16(H)×193.59(V) mm |
| 380g (Max.) |
| 300 cd/m² (Typ.) |
85/85/85/85 (Typ.)(CR≥10)  |
| 全视角 |
| 16.7M, 100% sRGB |
| 60Hz |
| 薄屏 (PCBA平直, 厚度≤3.2mm) |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
NV156FHM-N67  3个兼容型号 |
|
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 349.16(H)×213.1(V)×2.6(D) mm | |
| 雾面，Hard coating (3H) | |
| 1000:1 (Typ.) (透射) | |
| HADS，常黑显示，透射式 |
|
| 20 (Typ.)(Tr+Td) ms | |
| |
|
| 无触摸 | |
| 11S4P WLED, 15K小时, 含LED驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |

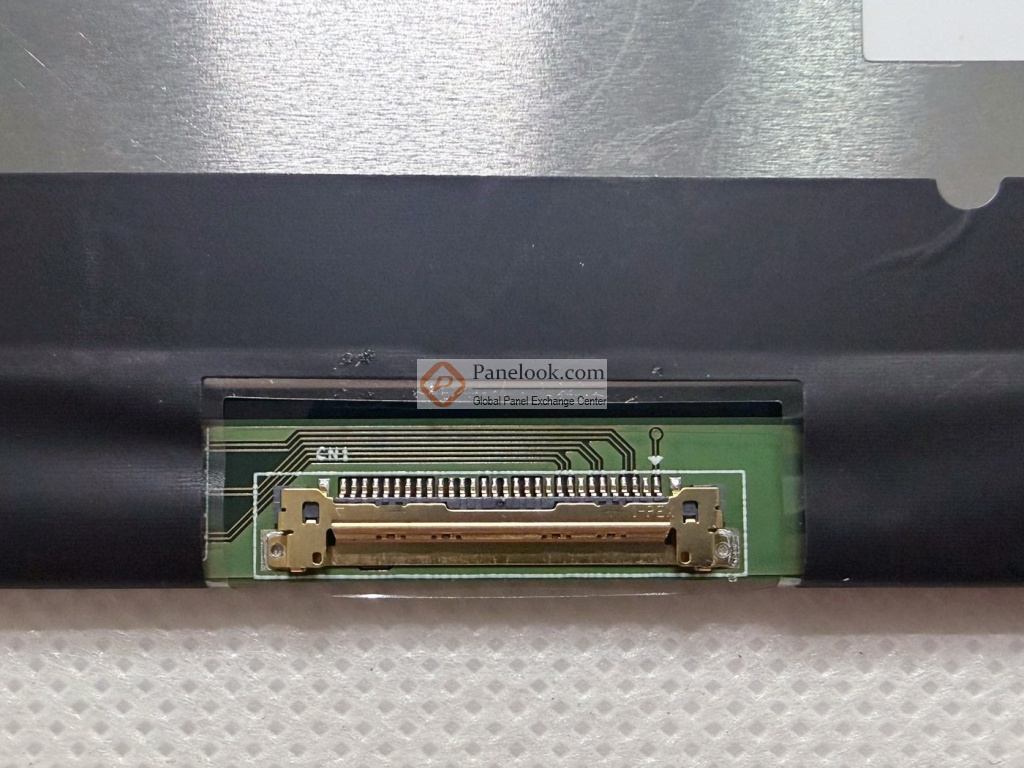

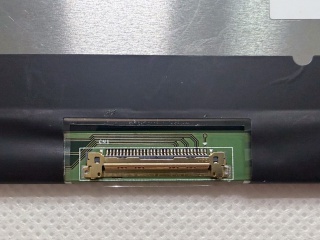

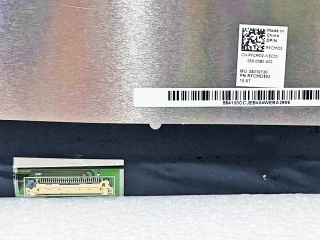

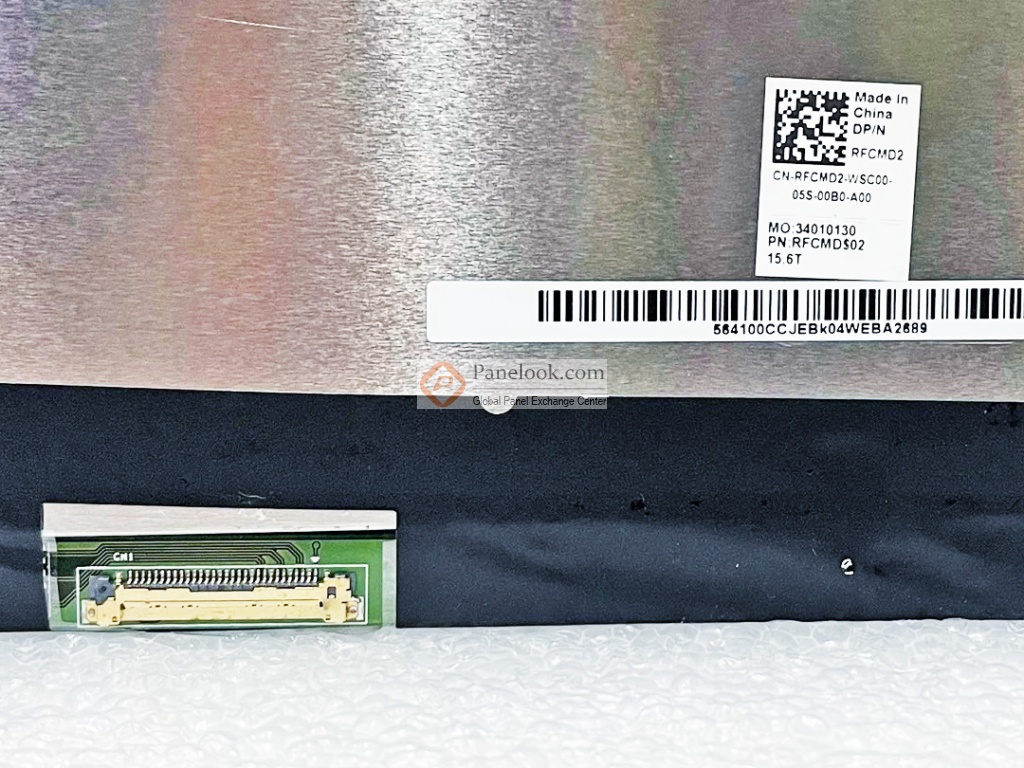

| eDP (2 Lanes) , eDP1.3 , HBR1 (2.7G/lane) , 30 pins , 端子 |
| 3.3V (Typ.) |
| 工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 60 °C |
深圳市
深圳市
深圳市
深圳市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
NV156FHM-N67规格书 | V8.0_Rev.P1 | English | 2.5 M | 64 | 2019-8-2 | 最新 | |
|
|
NV156FHM-N67规格书 | Rev.P0 | English | 1.5 M | 42 | 2019-4-28 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A Grade | Rev.O | 2019-9-29 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | B Grade | Rev.O | 2016-8-23 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A Grade | Rev.O | 2016-8-23 | IIS下载 |
|
11.6~15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A Grade | Rev.O | 2016-8-23 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A- Grade | Rev.A | 2014-9-15 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | B Grade | Rev.O | 2014-5-13 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A+ Grade | Rev.O | 2014-5-13 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A Grade | Rev.O | 2014-5-13 | IIS下载 |

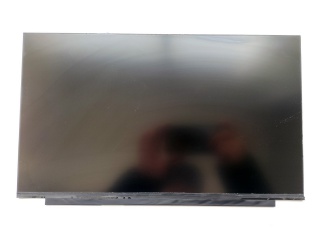

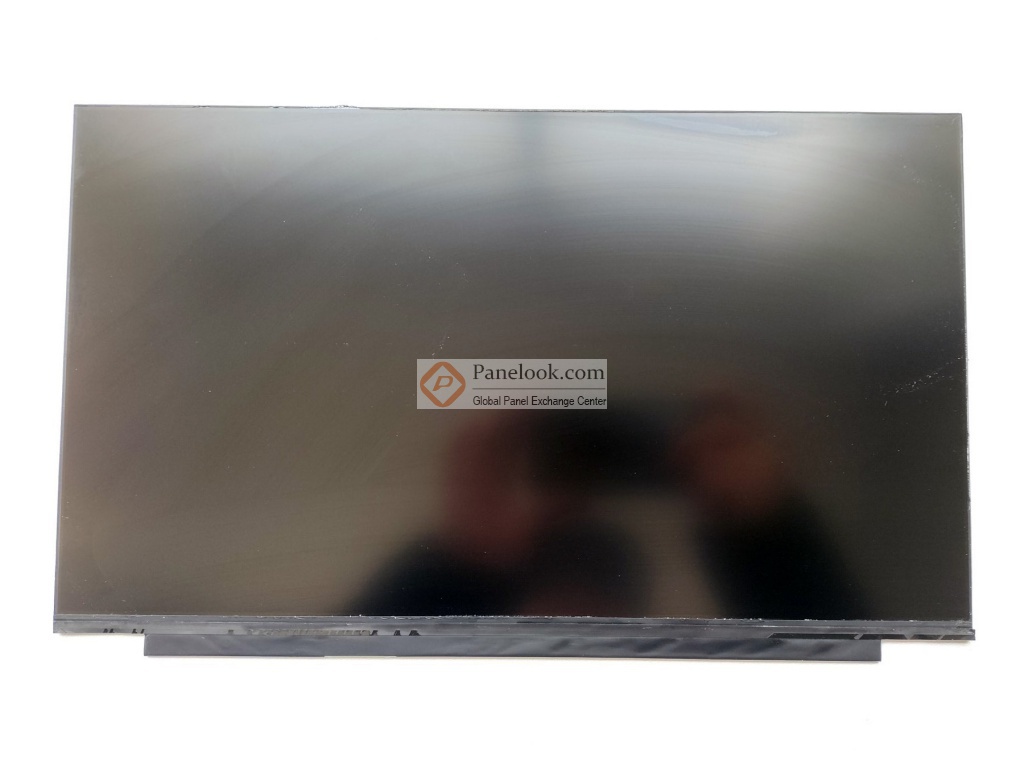

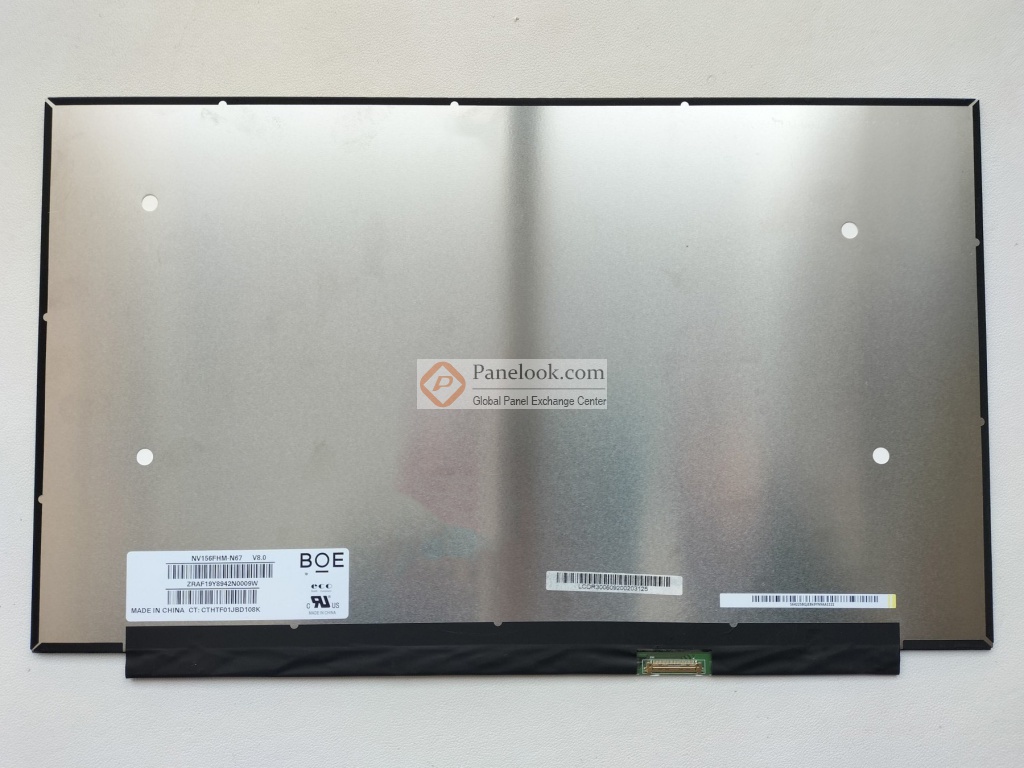

NV156FHM-N67 (产品代码: BOE08AB)是京东方 (BOE)推出的一款15.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: sRGB，白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.3。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2019年Q3量产，当前生产状态为量产中。目前此型号在屏库上有4条现货信息、7家供应商信息，交易氛围十分活跃。屏库于2020年01月07日对此型号首次建立参数，并于2025年12月20日对参数进行了最后更新。根据京东方 (BOE)于2019年8月2日发布的版本号为V8.0_Rev.P1的产品规格书，NV156FHM-N67显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16(宽)×193.59(高) mm，外观尺寸为349.16(宽)×213.1(高)×2.6(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重380g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了11S4P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。NV156FHM-N67采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于NV156FHM-N67的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
