RGB垂直条状
解析度
1920(RGB)×1080, FHD, 16:9
- 面板重量
- 225g (Max.)
- 表面处理
- Hard coating (3H)
- 显示亮度
- 300 cd/m² (Typ.)
- 对比度
- 800:1 (Typ.) (透射)
- 推荐视向
- 全视角
- 响应时间
- 30 (Typ.)(Tr+Td) ms
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 显示模式
- ADS，常黑显示，透射式
- 支持颜色
- 16.7M, 100% sRGB
- 应用产品
-
- 外观样式
- 薄屏 (PCBA弯折, 厚度≤3.0mm)
- 光源类型
- 9S6P WLED, 15K小时, 含LED驱动, DC调光
- 刷新率
- 60Hz (AMD FreeSync)
- 触摸技术
- On-Cell Touch, I²C
- 接口类型
-

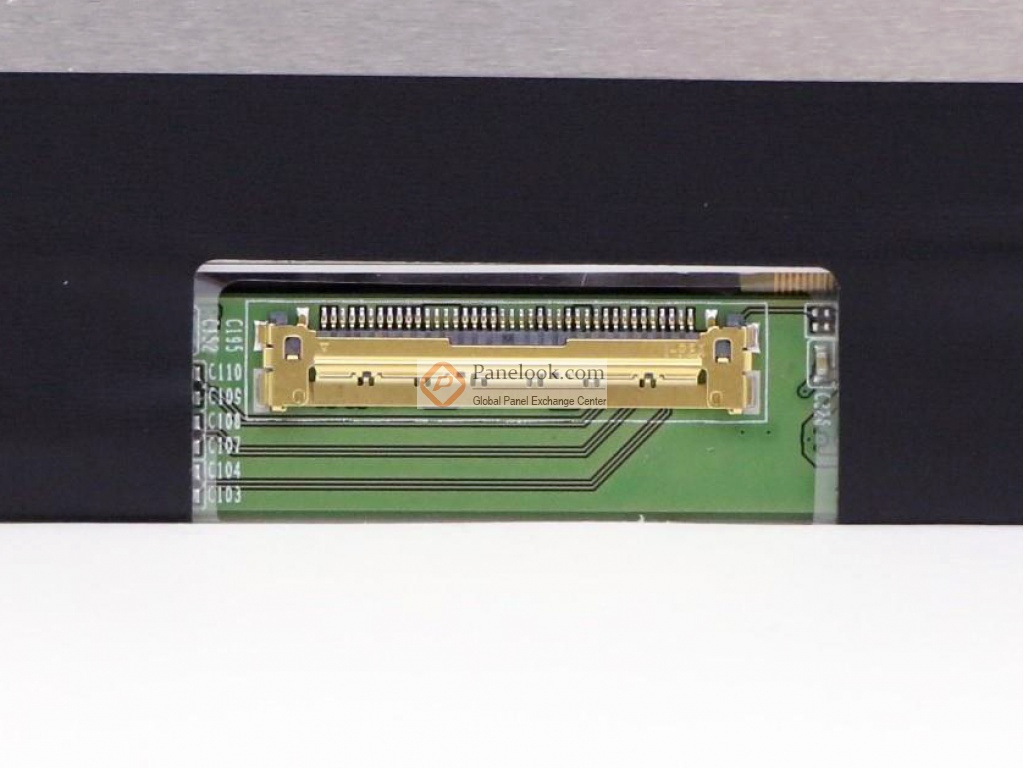

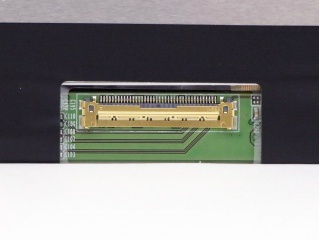

eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 40 pins , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共3条现货>>
京东方液晶模组NV140FHM-T05 VIP卖家现货
NV140FHM-T05 长期供应 贸易
 苏州市
NV140FHM-T05 长期供应 贸易
深圳市
NV140FHM-T05 长期供应 贸易
深圳市
京东方液晶模组NV140FHM-T05规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
NV140FHM-T05规格书 |
Rev.P0 |
English |
3.5 M |
67 |
2019-7-5 |
最新 |
|
京东方液晶模组NV140FHM-T05验货标准(IIS)
京东方液晶模组NV140FHM-T05概况

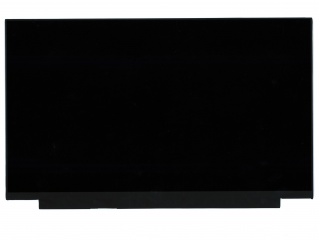

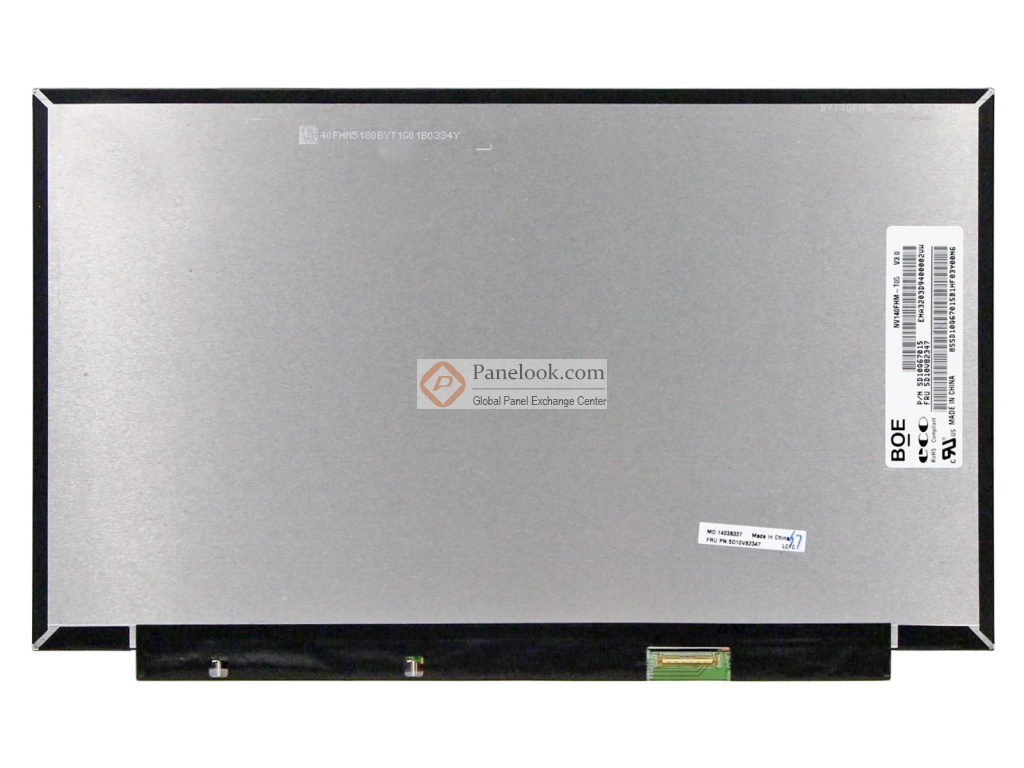

京东方 (BOE) 推出的NV140FHM-T05 (产品代码: BOE08AF)是一款采用a-Si TFT-LCD技术的14.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，On-Cell Touch。屏库总结它的典型特征为: sRGB，带触摸屏，白光LED背光，含LED驱动器，端子倒装，AMD FreeSync， eDP1.2, Fre sync, DC dimming。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2019年Q4量产，当前生产状态为量产中。目前NV140FHM-T05在屏库上有3条现货信息、3家供应商信息，交易氛围活跃。屏库于2020年07月28日对此型号首次建立参数，并于2026年02月10日对参数进行了最后更新。根据京东方 (BOE)于2019年7月5日发布的版本号为Rev.P0的产品规格书，NV140FHM-T05显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.31×173.99 (宽×高) mm，表面处理为Hard coating (3H)，产品净重225g (Max.)外观样式为薄屏 (PCBA弯折, 厚度≤3.0mm)。背光方面此产品采用了9S6P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动。NV140FHM-T05采用了eDP (2 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用NV140FHM-T05液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于NV140FHM-T05的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
