RGB垂直条状
- 显示区域
- 286.042(H)×178.776(V) mm
- 外观尺寸
- 291.04(H)×187.28(V)×5.1(D) mm
- 面板重量
- 270g (Max.)
- 表面处理
- 雾面 (Haze 25%)，Hard coating (3H)
- 面板亮度
- 300 cd/m² (Typ.)
- 对比度
- 1000:1 (Typ.) (TM)
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 工作模式
- ADS，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 25 (Typ.)(Tr+Td)
- 显示颜色
- 16.7M, 45% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 外观样式
- 薄屏 (PCBA弯折, 厚度≤3.0mm)
- 光源类型
- 9S6P WLED, 15K小时, 含LED驱动
- 信号接口

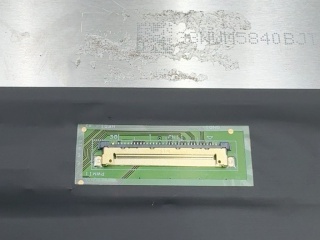

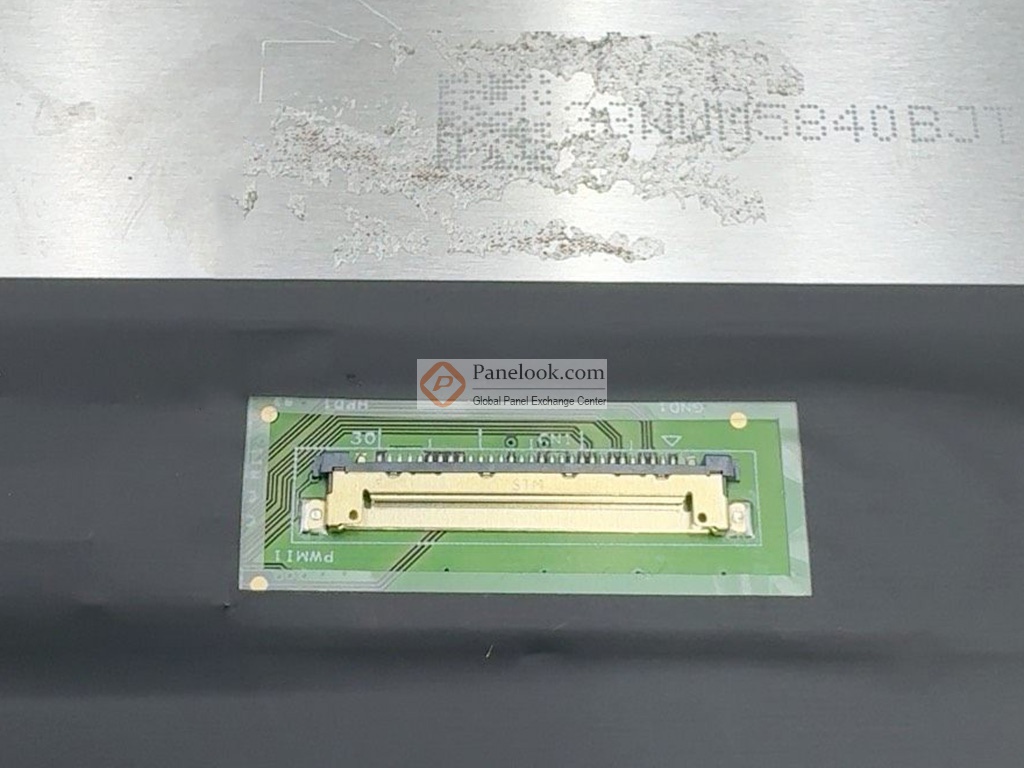

- eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 30 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共3条现货>>

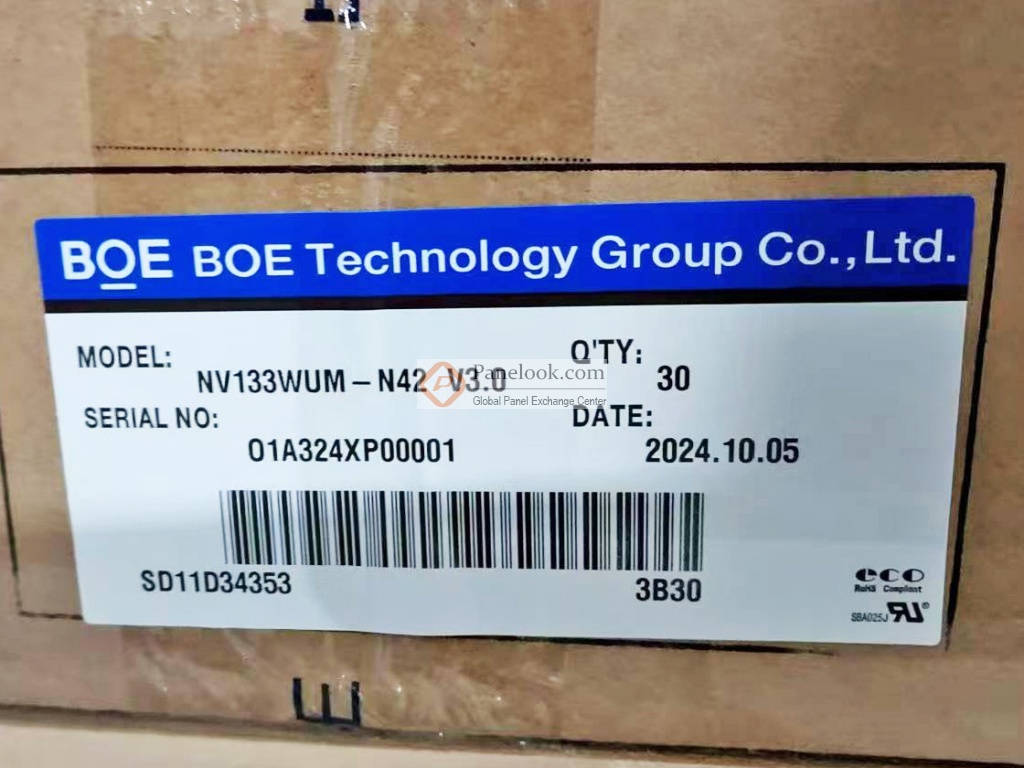

京东方液晶模组NV133WUM-N42 VIP卖家现货
NV133WUM-N42 长期供应 贸易
 深圳市
NV133WUM-N42 长期供应 生产制造
深圳市
NV133WUM-N42 长期供应 贸易
深圳市
NV133WUM-N42 长期供应 贸易
深圳市
NV133WUM-N42 长期供应 贸易
深圳市
NV133WUM-N42 长期供应 贸易
深圳市
NV133WUM-N42 长期供应 贸易
深圳市
京东方液晶模组NV133WUM-N42规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
NV133WUM-N42规格书 |
Rev.P0 |
English |
2.5 M |
65 |
2022-1-19 |
最新 |
|
京东方液晶模组NV133WUM-N42摘要

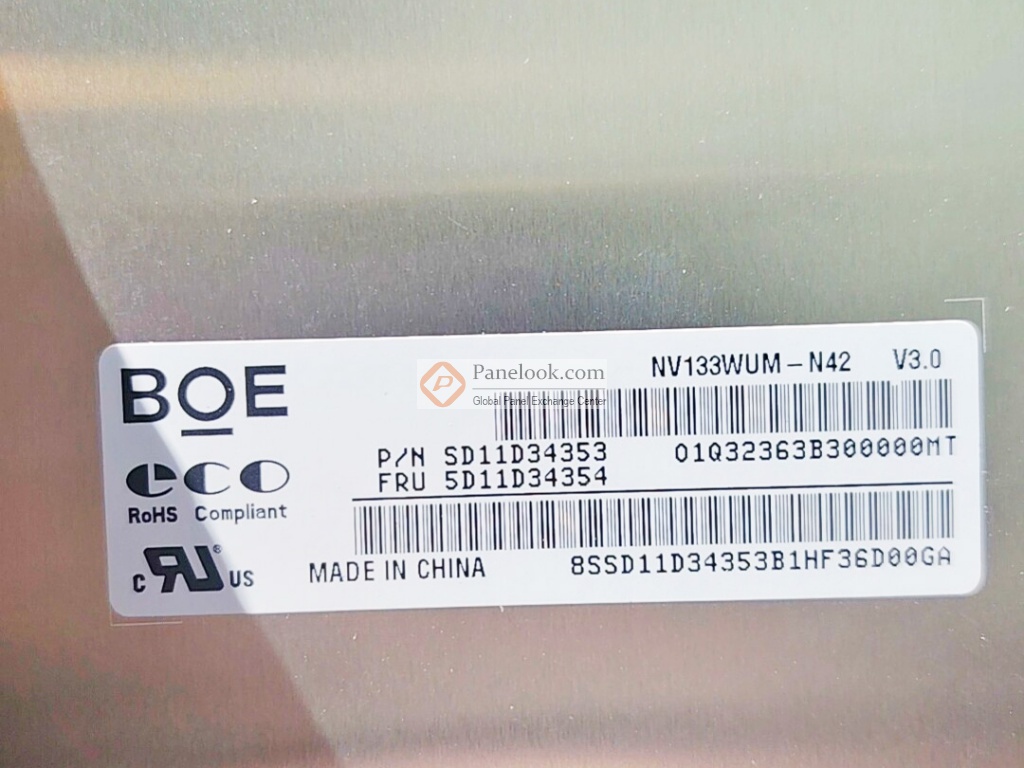

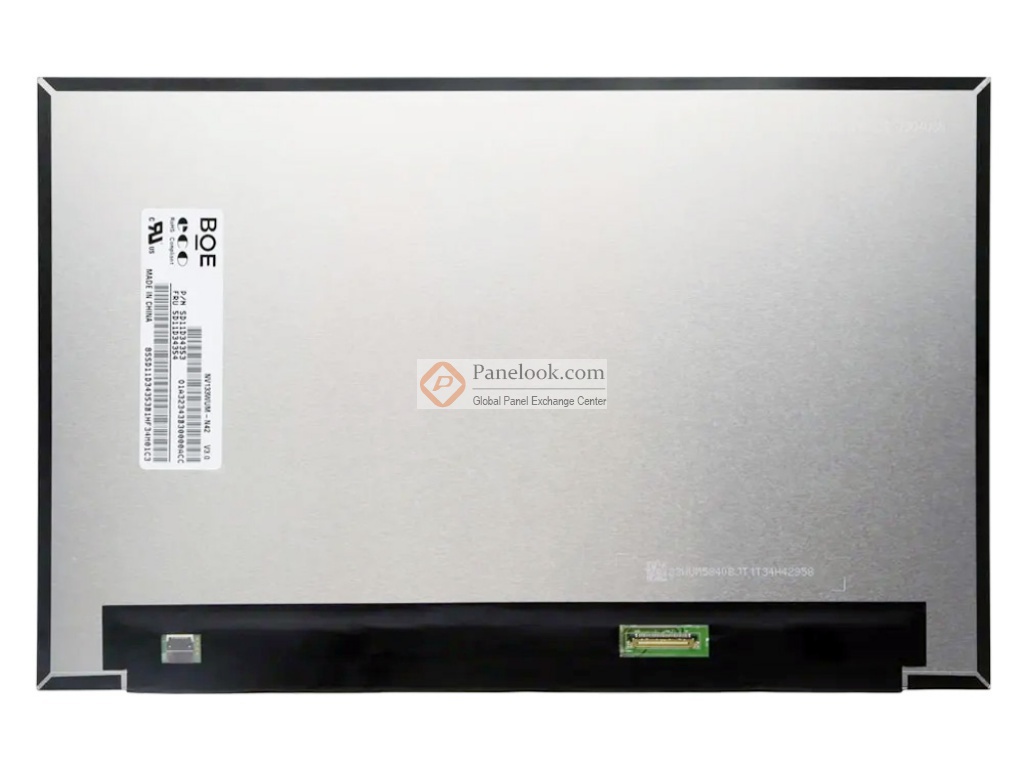

NV133WUM-N42 (产品代码: BOE0A53)是 京东方 (BOE)推出的一款 13.3吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2, PSR1, BIST。基于它的特征屏库推荐此型号应用于 笔记本等产品。根据屏库掌握的情报此产品于2022年Q2量产，当前生产状态为量产中。目前此型号在屏库上有3条现货信息、9家供应商信息，交易氛围十分活跃。屏库于2022年06月01日对此型号首次建立参数，并于2023年08月15日对参数进行了最后更新。根据京东方 (BOE)于2022年1月19日发布的版本号为Rev.P0的产品规格书，NV133WUM-N42显示分辨率为 1920(RGB)×1200 (WUXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为286.042(宽)×178.776(高) mm，外观尺寸为291.04(宽)×187.28(高)×5.1(厚) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重270g (Max.)外观样式为薄屏 (PCBA弯折, 厚度≤3.0mm)。背光方面此产品采用了9S6P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。NV133WUM-N42采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于NV133WUM-N42的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
|
