| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 京东方 (BOE) |
| 10.1英寸 |
| 1280(RGB)×800, WXGA, 16:10 |
| 216.96×135.6 mm (H×V) |
| 400g (Max.) |
| 400 cd/m² (Typ.) |
| 全视角 |
85/85/85/85 (Typ.)(CR≥10)  |
| 16.7M, 48% NTSC |
| 4.0W (Max.) |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| NV101WXM-N01 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 228.3×149.05×4.7 mm (H×V×D) | |
| 抗反射处理 | |
| 800 : 1 (Typ.) (透射) | |
| ADS，常黑显示，透射式 |
|
| 30 (Typ.)(Tr+Td) ms | |
| |
|
| WLED, 15K小时, 含LED驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| LVDS (2 ch, 8-bit) , 40 pins , 端子 |
| 3.3V (Typ.) |
| 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C |
深圳市
上海市
深圳市
苏州市
苏州市
深圳市
深圳市
深圳市
深圳市
苏州市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
NV101WXM-N01规格书 | Rev.P1 | English | 1.7 M | 34 | 2020-6-3 | 最新 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
 |
10.1 TFT-LCD Module | VIP会员可看 |
VIP会员可看 | A Grade | Rev.0 | 2018-06-07 | IIS下载 |

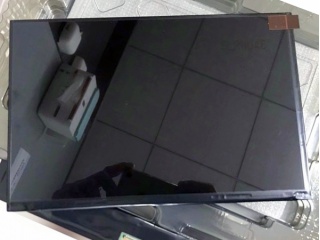

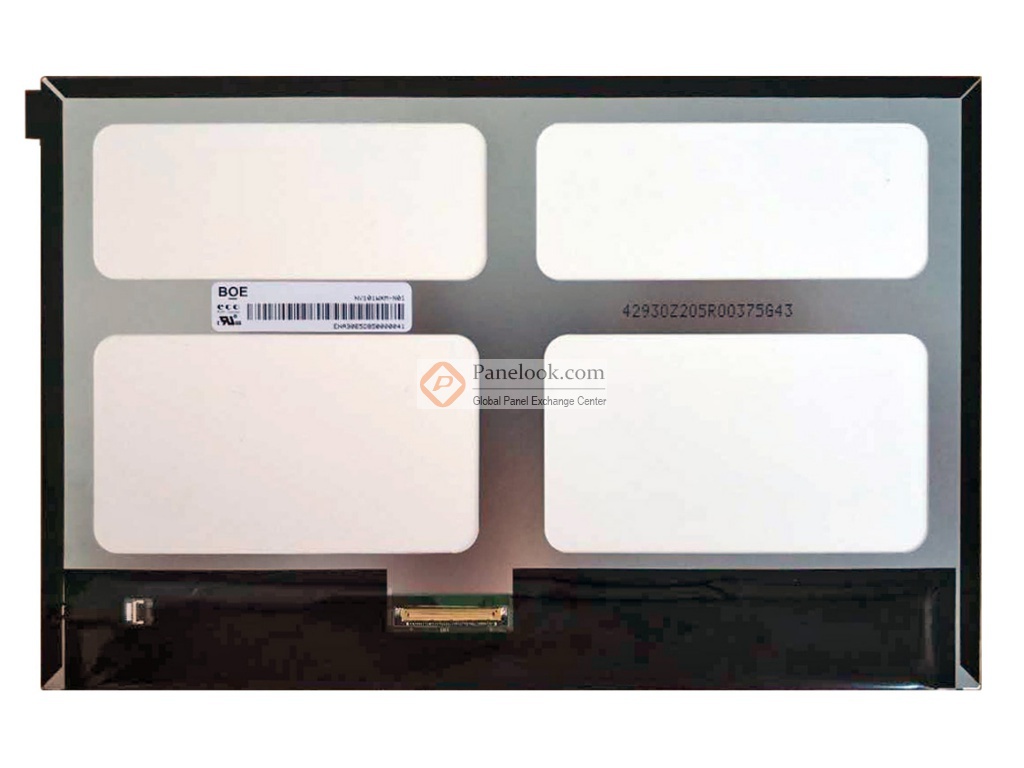

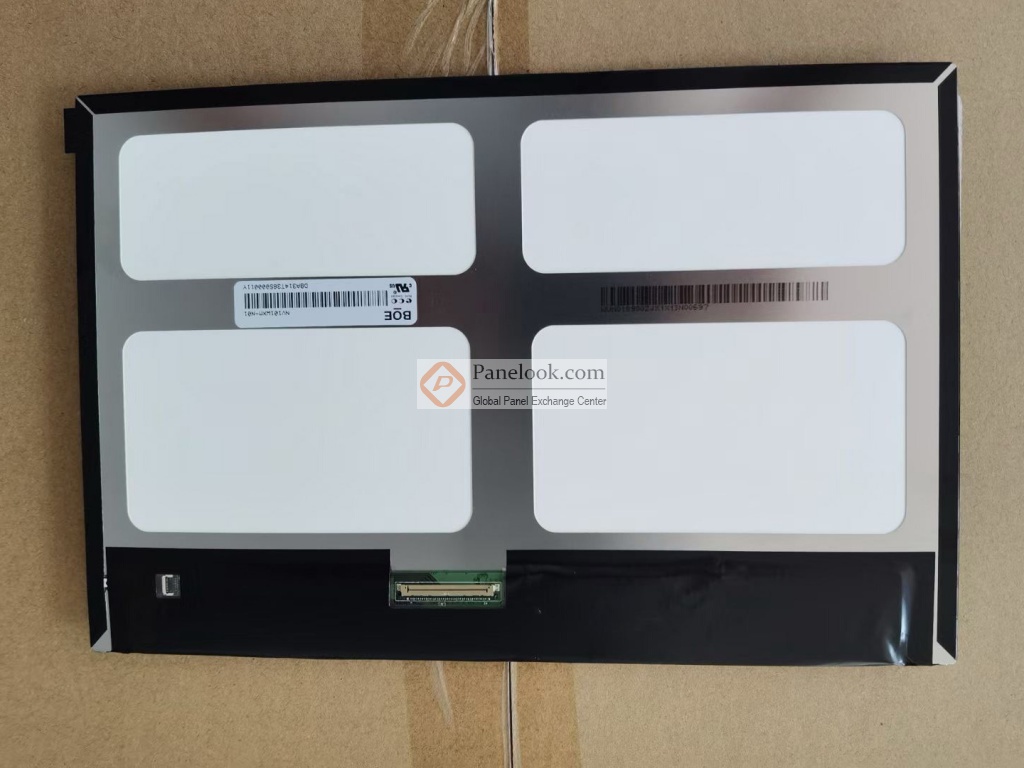

NV101WXM-N01 (产品代码: BOE0950)是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据京东方 (BOE)于2020年6月3日发布的版本号为Rev.P1的产品规格书，NV101WXM-N01显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96×135.6 (宽×高) mm，外观尺寸为228.3×149.05 (宽×高)×4.7(厚) mm，表面处理为抗反射处理，产品净重400g (Max.)。背光方面此产品采用了WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动。NV101WXM-N01采用了LVDS (2 ch, 8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用NV101WXM-N01液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于NV101WXM-N01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2020年Q3量产，当前生产状态为量产中。目前NV101WXM-N01在屏库上有23条现货信息、17家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2020年06月05日对此型号首次建立参数，并于2024年11月21日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器， Application: running machine等特征，此型号推荐使用于工业，文教体娱。
