像素排列
RGB垂直条状
解析度 800(RGB)×600, SVGA, 4:3
面板重量 270/300g (Typ./Max.)表面处理 抗反射处理
显示亮度 100 cd/m² (Typ.)对比度
150:1 (Typ.) (透射)
可视角度 50/50/20/40 (Typ.)(CR≥10)  显示模式 TN，常白显示，透射式
支持颜色 262K, 40% NTSC触摸技术 无触摸
外观样式 - 光源类型 1 pcs CCFL, 无驱动
刷新率 60Hz应用产品
- 接口类型
-
14 pins LVDS (1 ch, 6-bit) , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
NEC液晶模组NL8060BC26-15规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
NL8060BC26-15规格书 |
Preliminary 1st |
English |
621.3 K |
24 |
1998-5-26 |
最新 |
|
NEC液晶模组NL8060BC26-15概况

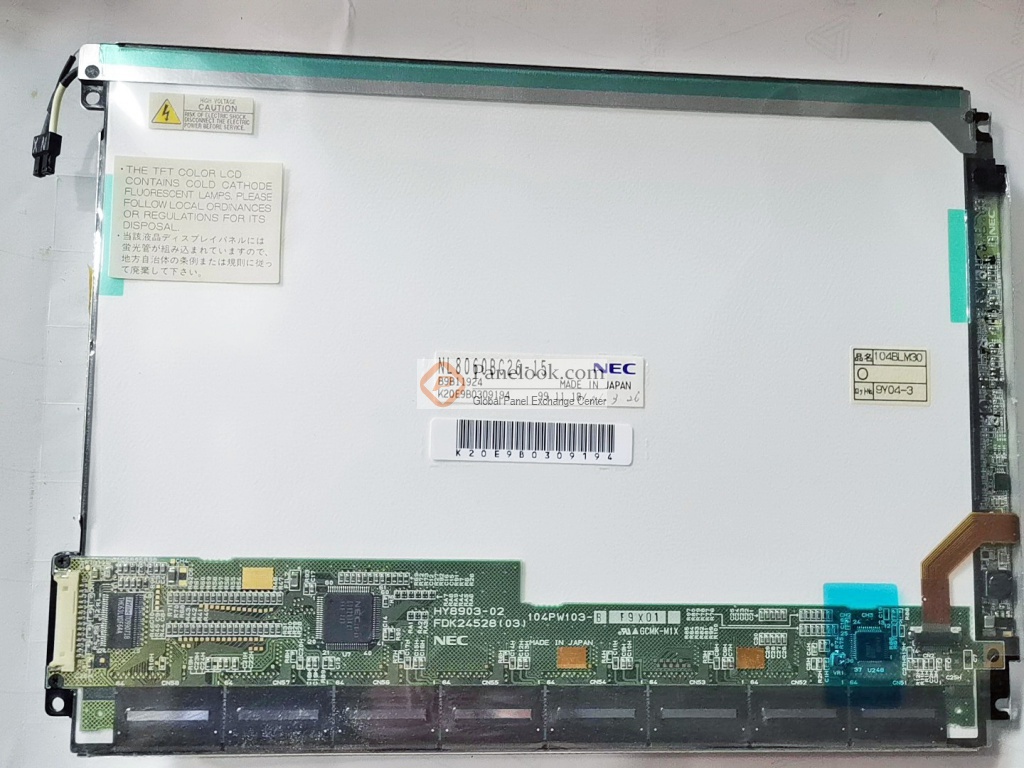

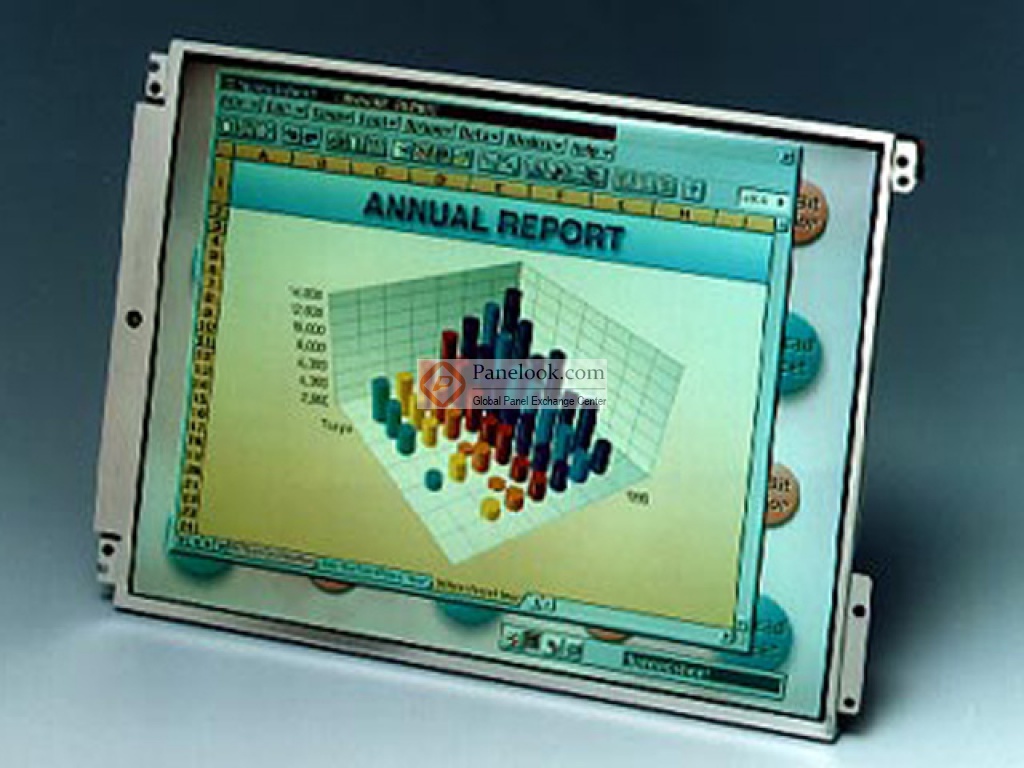

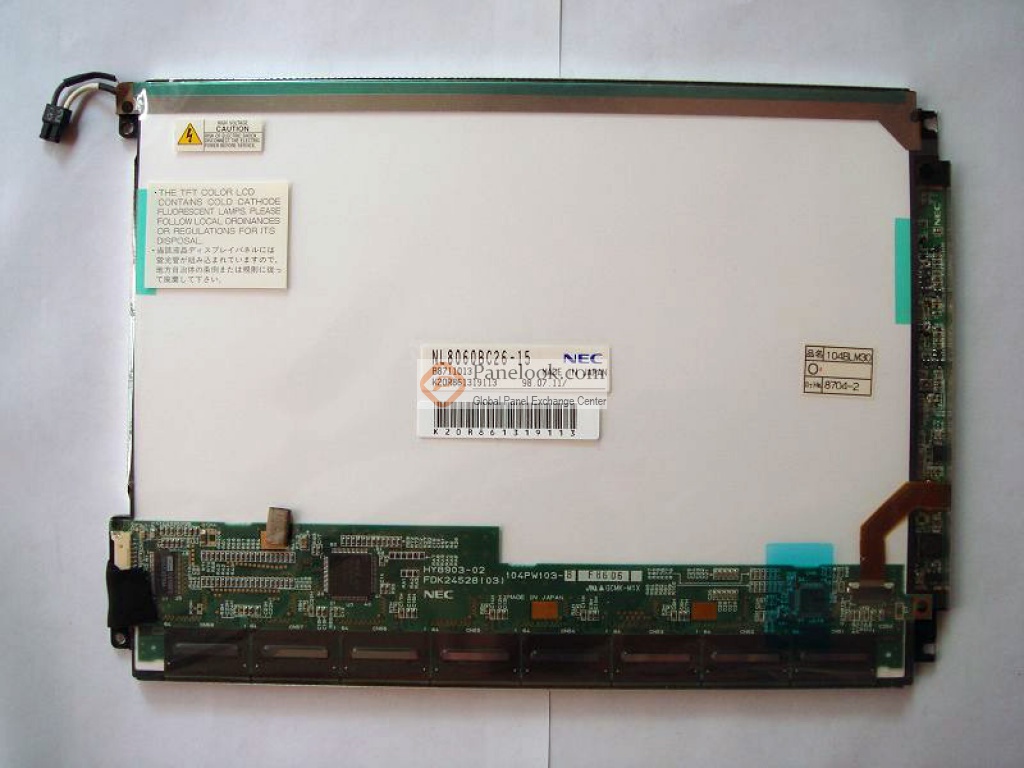

NL8060BC26-15是NEC (NEC)推出的一款10.4吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为0.5G (4.9 m/s²)。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于1998年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月08日对此型号首次建立参数，并于2015年05月30日对参数进行了最后更新。根据NEC (NEC)于1998年5月26日发布的版本号为Preliminary 1st的产品规格书，NL8060BC26-15显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为211.2(宽)×158.4(高) mm，外观尺寸为237.8(宽)×170(高)×6(厚) mm，可视尺寸为215.2(宽)×162.4(高) mm，表面处理为抗反射处理，产品净重270/300g (Typ./Max.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(顶部)，不含背光驱动。NL8060BC26-15采用了LVDS (1 ch, 6-bit)信号接口，总共14 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于NL8060BC26-15的最新的生产状态信息和技术信息，屏库®建议您咨询NEC (NEC)。
|
