| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| NLT (NLT) |
| 8.4英寸 |
| 800(RGB)×600, SVGA, 4:3 |
| 170.4(H)×127.8(V) mm |
| 370/410g (Typ./Max.) |
| 750 cd/m² (Typ.) |
80/80/80/80 (Typ.)(CR≥10)  |
| 6 o'clock |
| 262K/16.7M, 40% NTSC |
| 60Hz |
| 5.4W (Typ.) |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| NL8060BC21-11KG | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 200(H)×152(V)×10.8(D) mm | |
| Hard coating (2H)，抗反射处理 | |
| 800:1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 3/15 (Typ.)(Tr/Td) ms | |
| |
|
| 投射电容触摸屏, 光学贴合 | |
| 4 strings WLED, 70K小时, 无驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |
| LVDS (1 ch, 6/8-bit) , 20 pins , 端子 |
| 3.3V (Typ.) |
| 工作温度: -30 ~ 80 °C, 存储温度: -30 ~ 80 °C , 耐振动性: 2.0G (19.6 m/s²) |
深圳市
上海市
嘉兴市
深圳市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
NL8060BC21-11KG规格书 | 2nd edition | English | 1.4 M | 36 | 2019-6-31 | 最新 | |
|
NL8060BC21-11KG规格书 | 1st edition | English | 1.1 M | 36 | 2014-4-4 |
| 文件类型 | 文件编号 | 原厂发布日期 | ||
|
NL8060BC21-11KG产品变更通知单（PCN） | TMJ-PP-1751 | 2022-4-21 | 下载文件 |
|
NL8060BC21-11KG产品停产通知单（EOL） | TMJ-PP-2434 | 2025-04-01 | 下载文件 |
|
NL8060BC21-11KG产品停产通知单（EOL） | TMJ-SA-0374 | 2025-10-1 | 下载文件 |

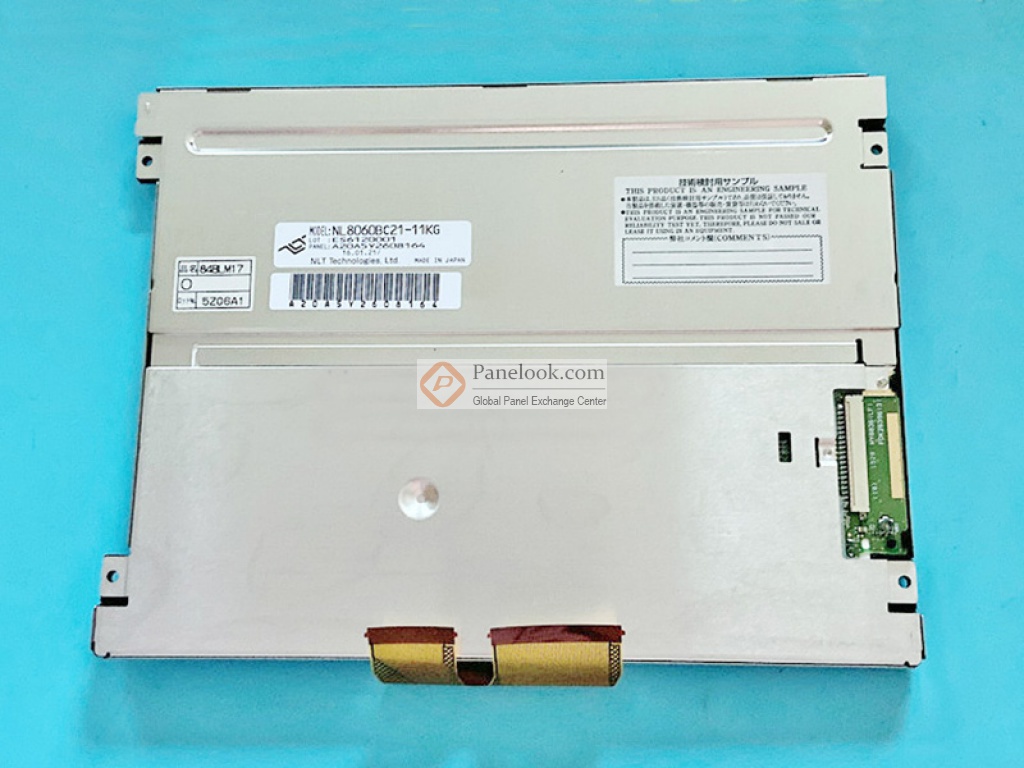

NL8060BC21-11KG是NLT (NLT)推出的一款8.4吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，投射电容触摸屏, 光学贴合。此产品工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C，耐振动性为2.0G (19.6 m/s²)。它的典型特征屏库总结为: 带触摸屏，宽温，高亮度，背光易换，白光LED背光，寿命大于7万小时，180度翻转显示，6/8位灰阶可选， Optical-Bonding PCAP, with 0.7mm cover glass, ColorXcell。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2014年Q2量产，于2027年Q1停产，当前生产状态为量产中。目前此型号在屏库上有2条现货信息、6家供应商信息，交易氛围活跃。屏库于2013年12月10日对此型号首次建立参数，并于2025年10月11日对参数进行了最后更新。根据NLT (NLT)于2019年6月31日发布的版本号为2nd edition的产品规格书，NL8060BC21-11KG显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为170.4(宽)×127.8(高) mm，外观尺寸为200(宽)×152(高)×10.8(厚) mm，可视尺寸为174.0(宽)×131.4(高) mm，表面处理为Hard coating (2H)，抗反射处理，产品净重370/410g (Typ./Max.)。背光方面此产品采用了4 strings WLED发光的侧入式光源(顶部)，光源的使用寿命为70K小时，不含背光驱动。NL8060BC21-11KG采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于NL8060BC21-11KG的最新的生产状态信息和技术信息，屏库®建议您咨询NLT (NLT)。
