RGB垂直条状
- 显示区域
- 111.36(H)×83.52(V) mm
- 外观尺寸
- 134(H)×104.5(V)×13(D) mm
- 面板重量
- 210/220g (Typ./Max.)
- 表面处理
- 雾面，Hard coating (3H)，抗反射处理
- 面板亮度
- 400 cd/m² (Typ.)
- 对比度
- 400:1 (Typ.) (TM)
- 可视角度
- 55/55/50/40 (Typ.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- 12 o'clock
- 反应时间
- 5/25 (Typ.)(Tr/Td) ms
- 显示颜色
- 262K, 50% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
-
4.1W (Typ.)
- 光源类型
- 2 pcs CCFL, 无驱动
- 信号接口
-
CMOS (1 ch, 6-bit) , 33 pins , 端子
- 驱屏电压
- 3.3/5.0V (Typ.)(VCC)
- 工作环境
- 工作温度 -10 ~ 70 °C, 存储温度 -30 ~ 80 °C, 耐振动性 3.0G (29.4 m/s²)
共2条现货>>
NEC液晶模组NL3224BC35-21 VIP卖家现货
NL3224BC35-21 长期供应 贸易
 深圳市
NEC液晶模组NL3224BC35-21规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
NL3224BC35-21规格书 |
1st edition |
English |
823.3 K |
28 |
2004-9-1 |
最新 |
|
NEC液晶模组NL3224BC35-21概况

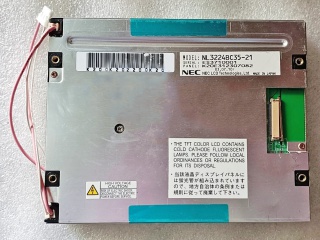

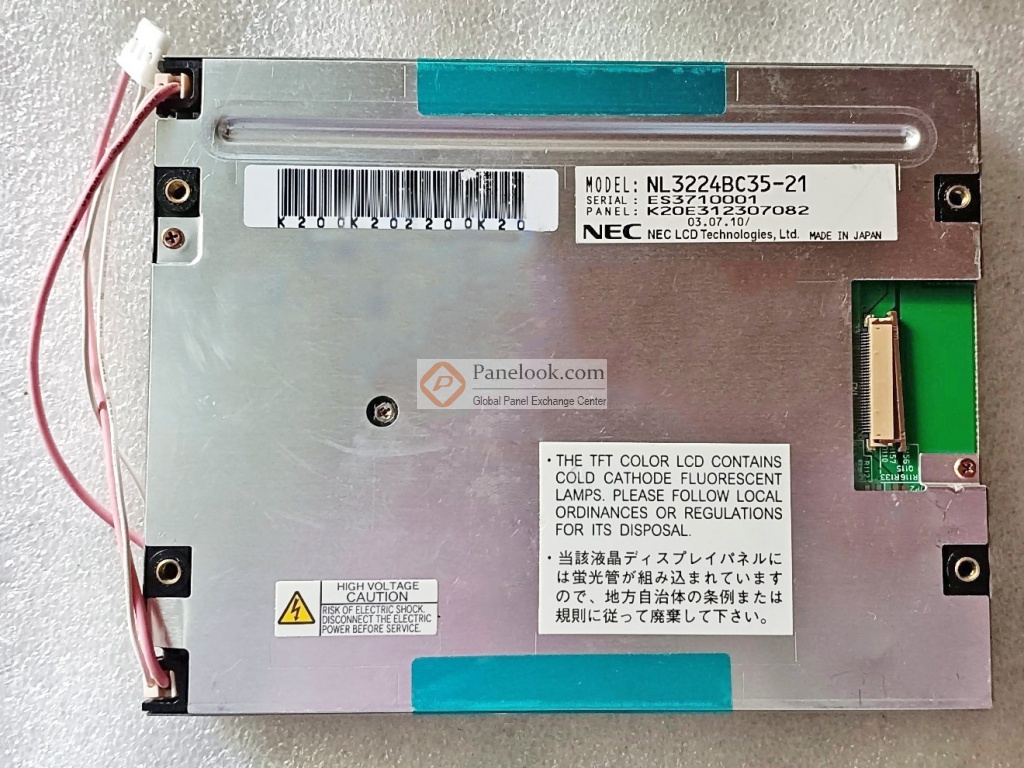

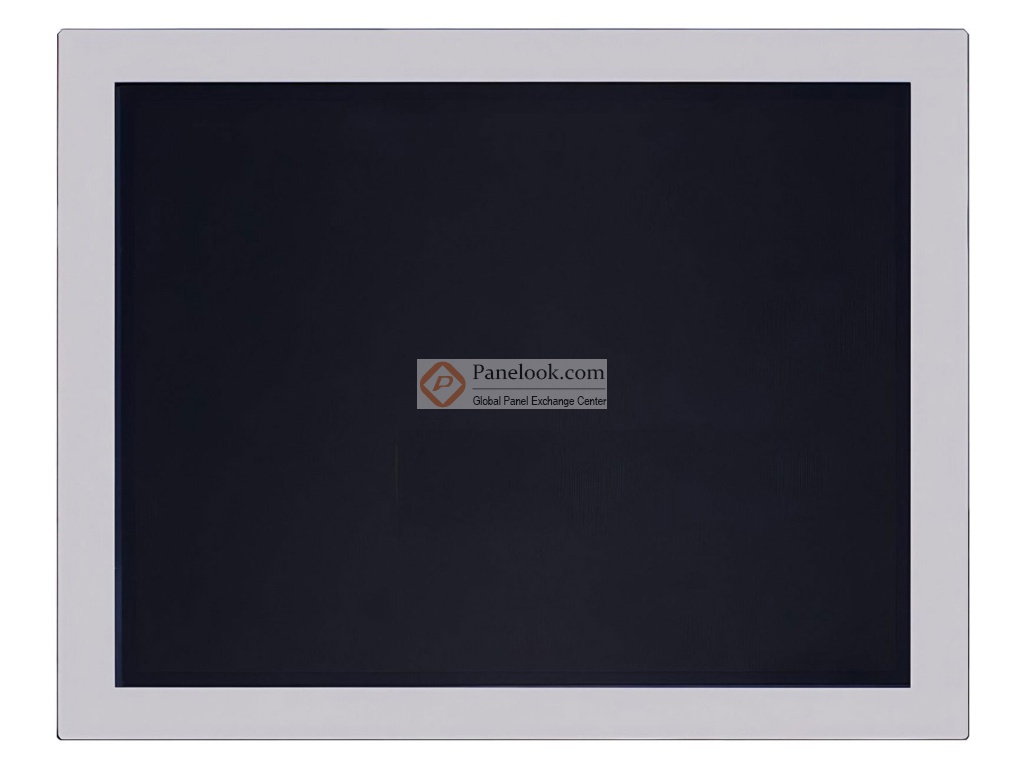

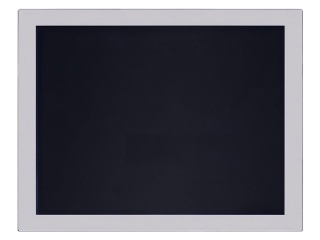

NL3224BC35-21是NEC液晶技术株式会社 (NEC，NEC) 推出的一款采用a-Si TFT-LCD技术的5.5英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据NEC (NEC)于2004年9月1日发布的版本号为1st edition的产品规格书，NL3224BC35-21显示分辨率为320(RGB)×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为111.36×83.52 (宽×高) mm，可视尺寸为116.4×88.5 (宽×高) mm，外观尺寸为134×104.5 (宽×高)×13(厚) mm，表面处理为雾面，Hard coating (3H)，抗反射处理，产品净重210/220g (Typ./Max.)。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(顶部和底部)，不含背光驱动。NL3224BC35-21采用了CMOS (1 ch, 6-bit)信号接口，总共33 pins，采用端子连接，驱屏电压为3.3/5.0V (Typ.)(VCC)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用NL3224BC35-21液晶模组，屏库®建议您向NEC (NEC)或其代理商了解关于NL3224BC35-21的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2004年Q3量产，于2015年Q3停产，当前生产状态为已停产。目前NL3224BC35-21在屏库上有2条现货信息、1家供应商信息，交易氛围清淡。屏库于2012年11月26日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。它的工作温度为 -10 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为3.0G (29.4 m/s²)。基于它背光易换，上/下,左/右翻转显示，表面雾面， NL3224BC35-20 & NL3224BC35-21 Variation: Position of Lamp Cable Compartment. Side compartment: NL3224BC35-20, Back compartment: NL3224BC35-21等特征，此型号推荐使用于工业。
|
