RGB垂直条状
- 显示区域
- 344.232(H)×193.536(V) mm
- 外观尺寸
- 363.8(H)×215.9(V)×10.8(D) mm
- 面板重量
- 800/880g (Typ./Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 面板亮度
- 400 cd/m² (Typ.)
- 对比度
- 900:1 (Typ.) (TM)
- 可视角度
- 80/80/80/80 (Typ.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- 6 o'clock
- 反应时间
- 3/15 (Typ.)(Tr/Td) ms
- 显示颜色
- 262K/16.7M, 60% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
-
10.6W (Typ.)
- 光源类型
- WLED, 70K小时, 含LED驱动
- 信号接口
-
LVDS (1 ch, 6/8-bit) , 20 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 -20 ~ 70 °C, 存储温度 -20 ~ 80 °C
NL13676AC25-01D 长期供应 贸易
 东莞市
NL13676AC25-01D 长期供应 贸易
深圳市
NL13676AC25-01D 长期供应 贸易
深圳市
NLT液晶模组NL13676AC25-01D规格书
NLT液晶模组NL13676AC25-01D变更通知

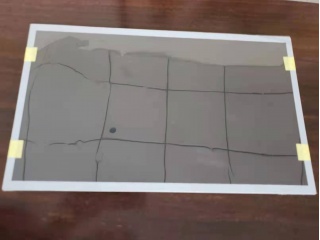

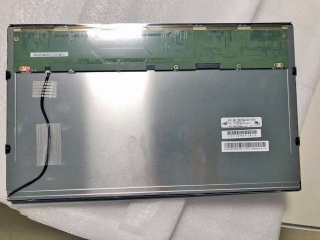

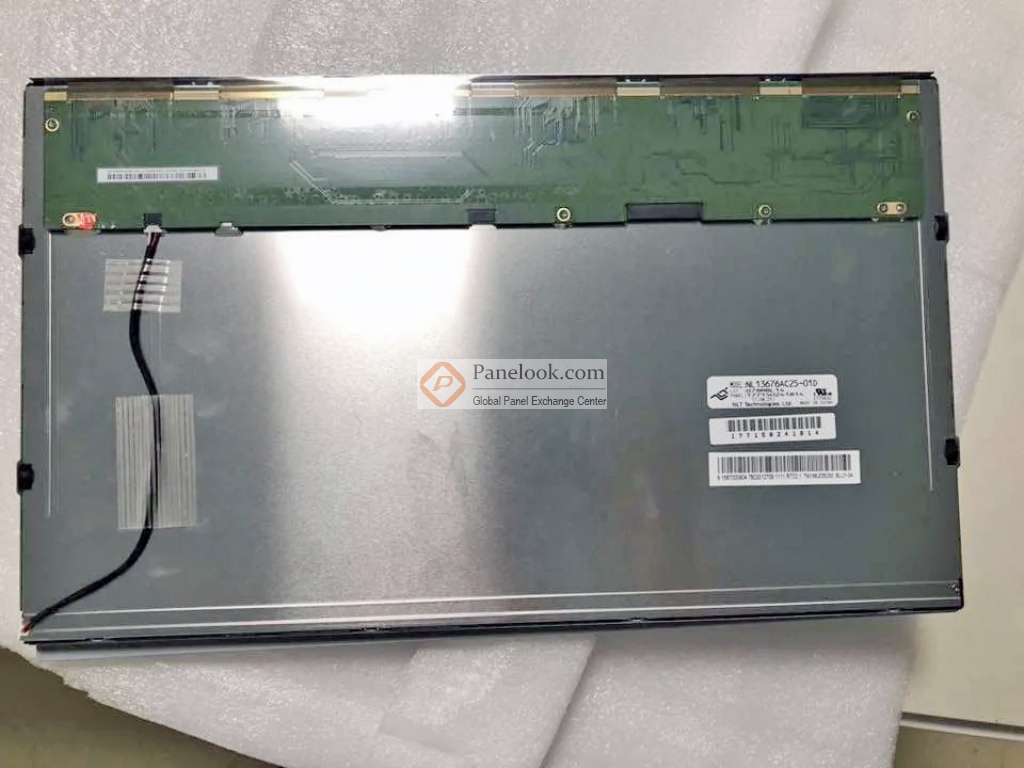

NLT液晶模组NL13676AC25-01D概况
NL13676AC25-01D是NLT (NLT)推出的一款15.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 80°C，耐振动性为1.2G (11.76 m/s²)。它的典型特征屏库总结为: 背光易换，白光LED背光，寿命大于7万小时，含LED驱动器，端子正装，6/8位灰阶可选，表面雾面。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2013年Q3量产，于2023年Q3停产，当前生产状态为已停产。目前此型号在屏库上有10条现货信息、4家供应商信息，交易氛围十分活跃。屏库于2013年04月09日对此型号首次建立参数，并于2023年07月07日对参数进行了最后更新。根据NLT (NLT)于2013年9月30日发布的版本号为1st edition的产品规格书，NL13676AC25-01D显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232(宽)×193.536(高) mm，外观尺寸为363.8(宽)×215.9(高)×10.8(厚) mm，可视尺寸为347.53(宽)×196.84(高) mm，表面处理为雾面，Hard coating (3H)，产品净重800/880g (Typ./Max.)。背光方面此产品采用了WLED发光的侧入式光源(底部)，光源的使用寿命为70K小时，含LED驱动。NL13676AC25-01D采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于NL13676AC25-01D的最新的生产状态信息和技术信息，屏库®建议您咨询NLT (NLT)。
|
