像素布局
RGB垂直条状
显示区域 355.43(H)×199.93(V) mm外观尺寸 361.93(H)×222.59(V)×2.6(D) mm
面板重量 320g (Max.)表面处理 雾面，Hard coating (3H)
面板亮度 300 cd/m² (Typ.)对比度 1000:1 (Typ.) (TM)
可视角度 85/85/85/85 (Typ.)(CR≥10)  工作模式 ADS，常黑显示，透射式
视角方向 全视角反应时间 9 (Typ.)(Tr+Td) ms
显示颜色 16.7M, 100% sRGB, 低蓝光触摸屏 无触摸
-
外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
光源类型 10S6P WLED, 15K小时, 含LED驱动
工作频率 165Hz-
面板应用
- 信号接口
-

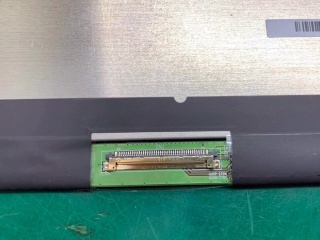

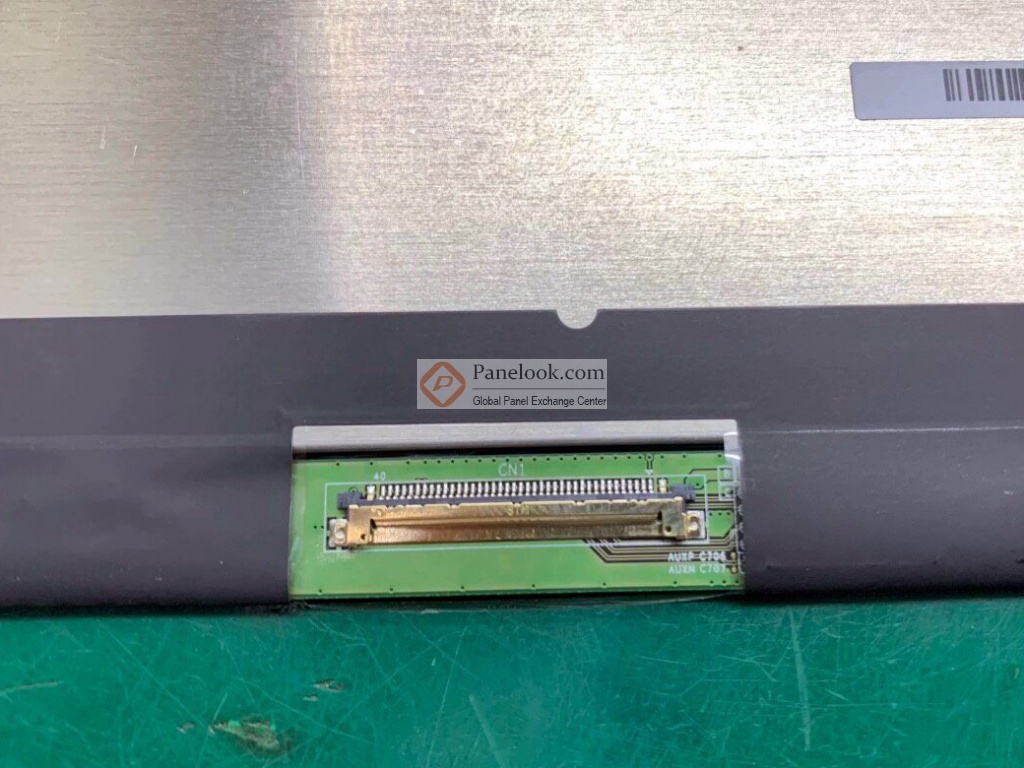

eDP (4 Lanes) , eDP1.4 , HBR2 (5.4G/lane) , 40 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共3条现货>>
京东方液晶模组NE161QHM-NY1 VIP卖家现货
NE161QHM-NY1 长期供应 贸易
 上海市
NE161QHM-NY1 长期供应 贸易
深圳市
NE161QHM-NY1 长期供应 贸易
深圳市
NE161QHM-NY1 长期供应 贸易
深圳市
NE161QHM-NY1 长期供应 贸易
深圳市
京东方液晶模组NE161QHM-NY1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
NE161QHM-NY1规格书 |
Rev.0 |
English |
2.5 M |
66 |
2021-7-12 |
最新 |
|
京东方液晶模组NE161QHM-NY1摘要

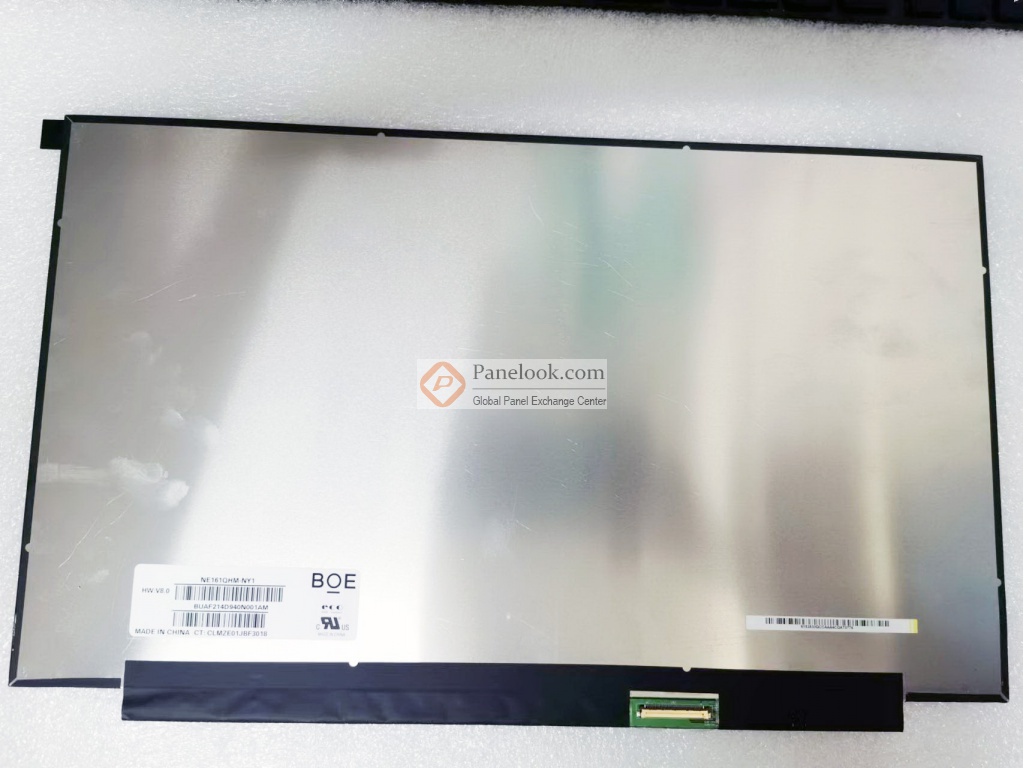

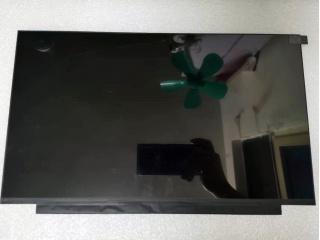

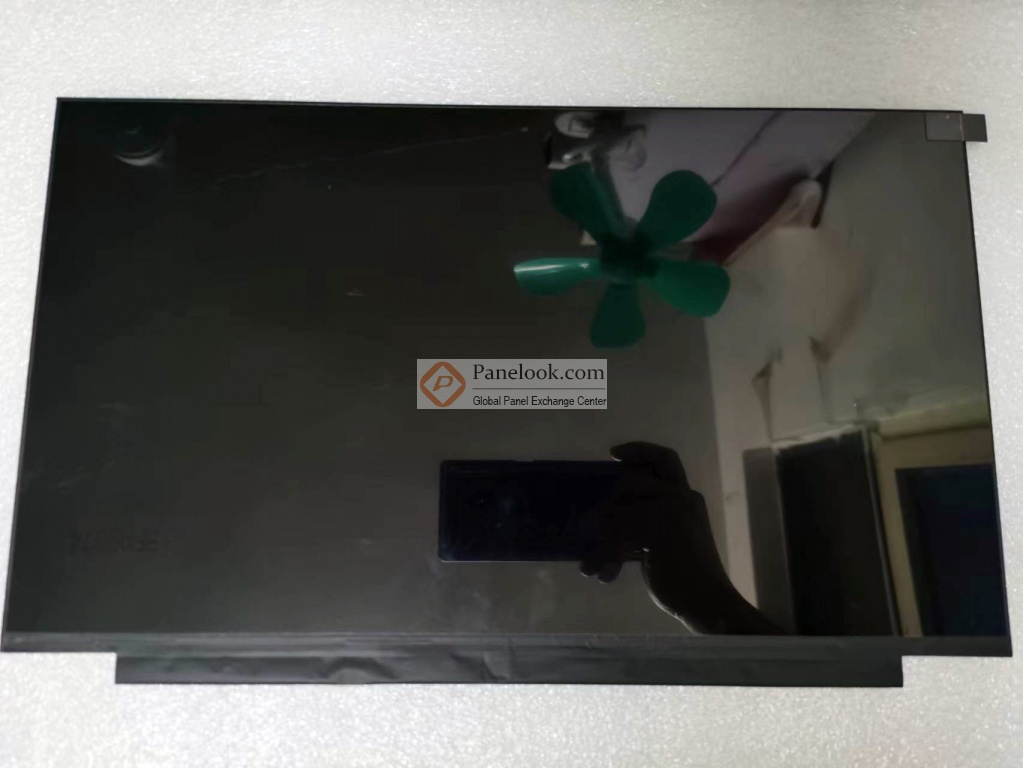

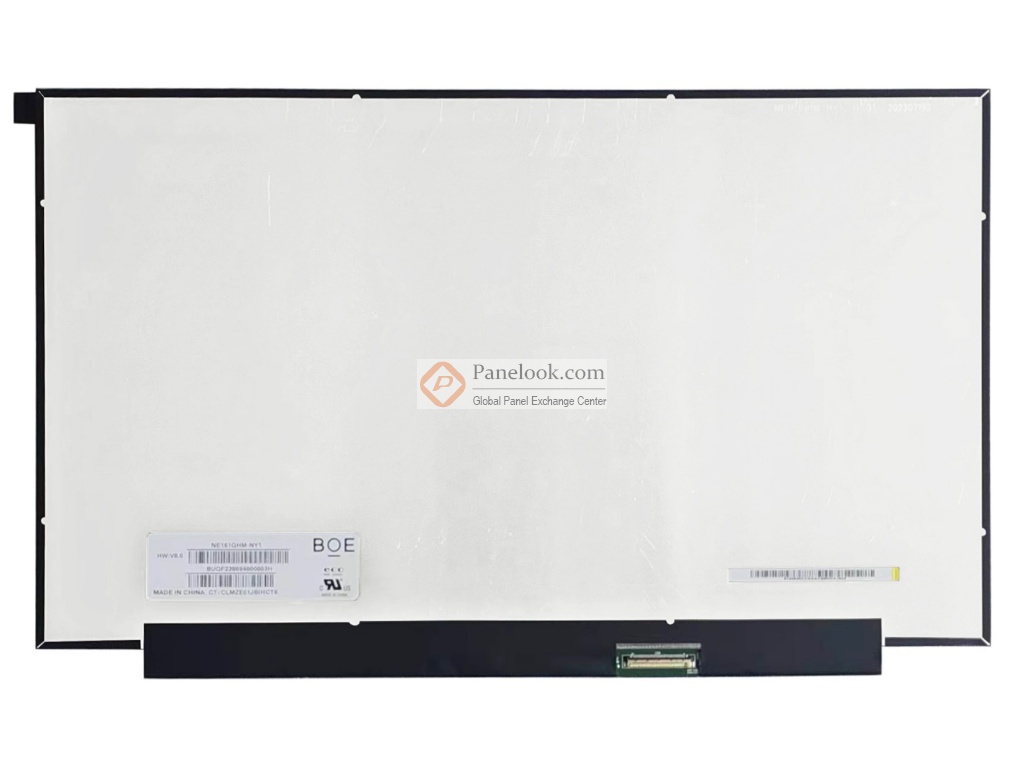

NE161QHM-NY1 (产品代码: BOE09E5)是 京东方 (BOE)推出的一款 16.1吋Oxide TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: sRGB，165Hz，白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.4, LBL。基于它的特征屏库推荐此型号应用于 笔记本， 游戏等产品。根据屏库掌握的情报此产品于2021年Q4量产，当前生产状态为量产中。目前此型号在屏库上有3条现货信息、6家供应商信息，交易氛围活跃。屏库于2022年06月13日对此型号首次建立参数，并于2023年08月18日对参数进行了最后更新。根据京东方 (BOE)于2021年7月12日发布的版本号为Rev.0的产品规格书，NE161QHM-NY1显示分辨率为 2560(RGB)×1440 (Quad-HD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为355.43(宽)×199.93(高) mm，外观尺寸为361.93(宽)×222.59(高)×2.6(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重320g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了10S6P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。NE161QHM-NY1采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为165Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于NE161QHM-NY1的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
|
