像素排列 RGB垂直条状
解析度3840(RGB)×2400, WQUXGA, 16:10
- 面板重量300g (Max.)
- 表面处理雾面，Hard coating (3H)
- 显示亮度500 cd/m² (Typ.)
- 对比度 1200:1 (Typ.) (透射)
- 推荐视向全视角
- 响应时间9 (Typ.)(Tr+Td) ms
- 可视角度89/89/89/89 (Typ.)(CR≥10)
- 显示模式ADS，常黑显示，透射式
- 支持颜色16.7M, 100% DCI-P3
- 触摸技术无触摸
- 外观样式
薄屏 (PCBA弯折, 厚度≤3.0mm)
- 光源类型11S8P WLED, 15K小时, 含LED驱动, DC调光
- 刷新率120Hz (FreeSync / G-Sync)
- 应用产品
- 接口类型
-

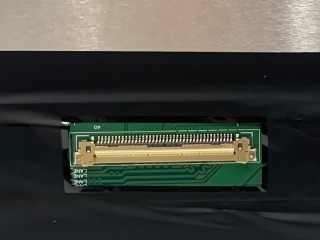

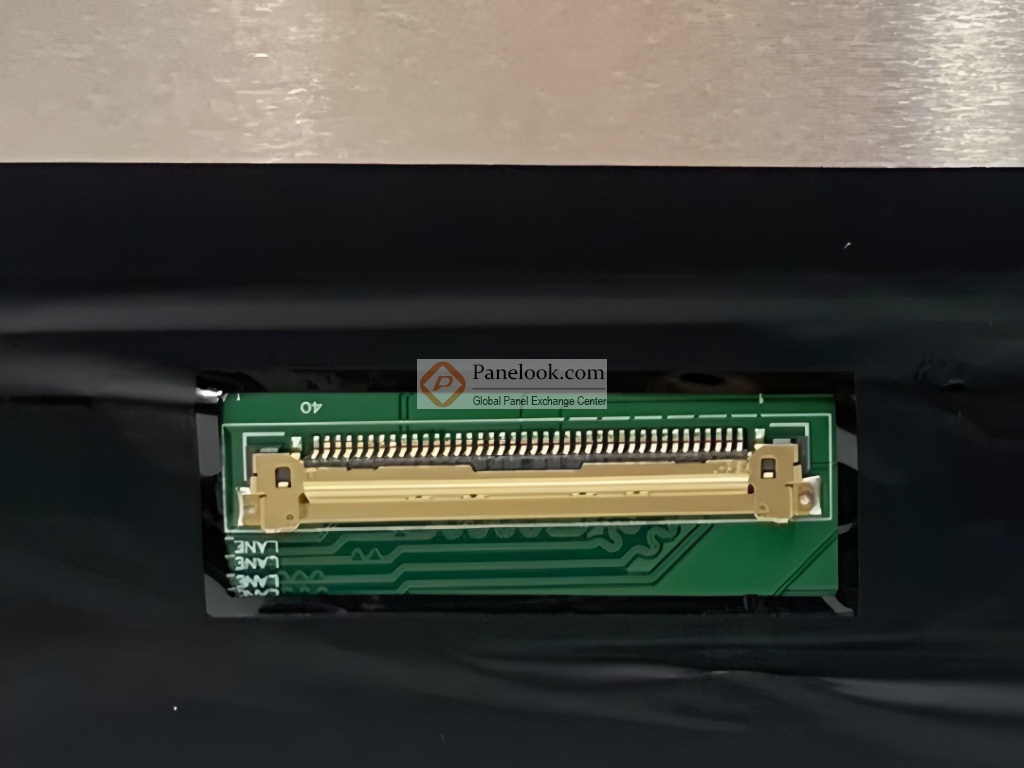

40 pins eDP (4 Lanes) , eDP1.4 , HBR3 (8.1G/lane) , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共4条现货>>
京东方液晶模组NE160QAM-NZ1 VIP卖家现货
NE160QAM-NZ1 长期供应 贸易
 深圳市
京东方液晶模组NE160QAM-NZ1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
NE160QAM-NZ1规格书 |
V18.0_Rev.B |
English |
2.8 M |
69 |
2022-8-11 |
最新 |
|
京东方液晶模组NE160QAM-NZ1摘要

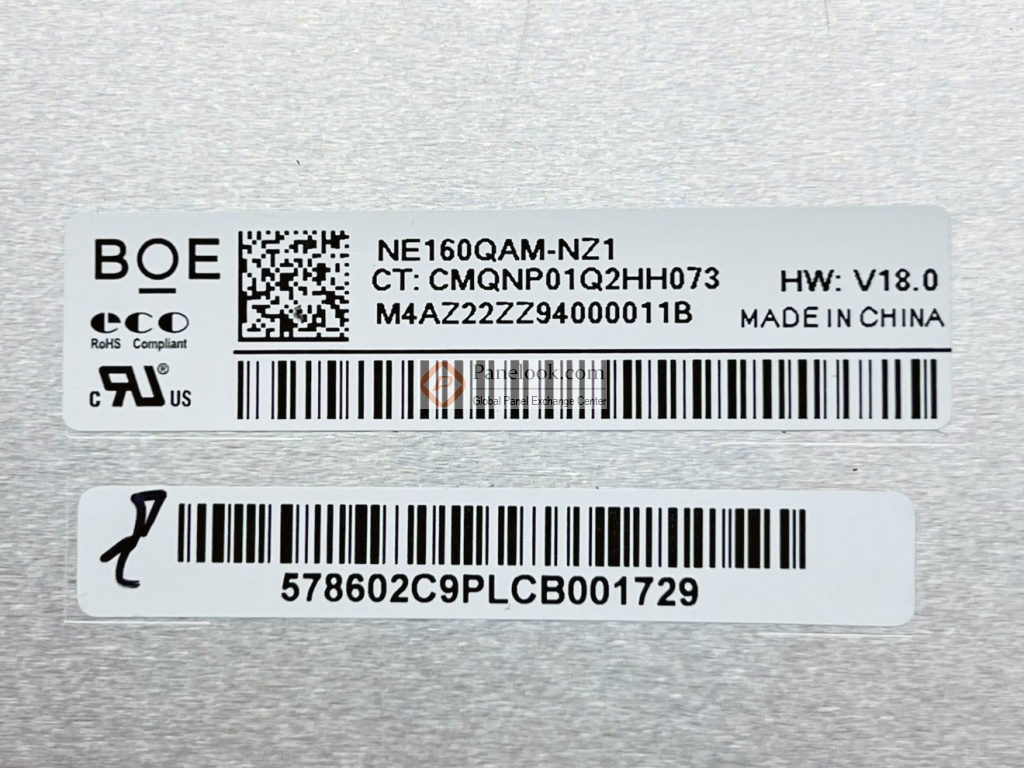

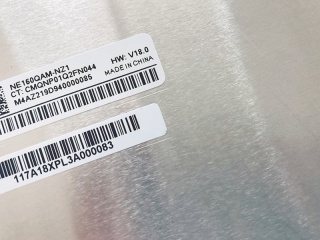

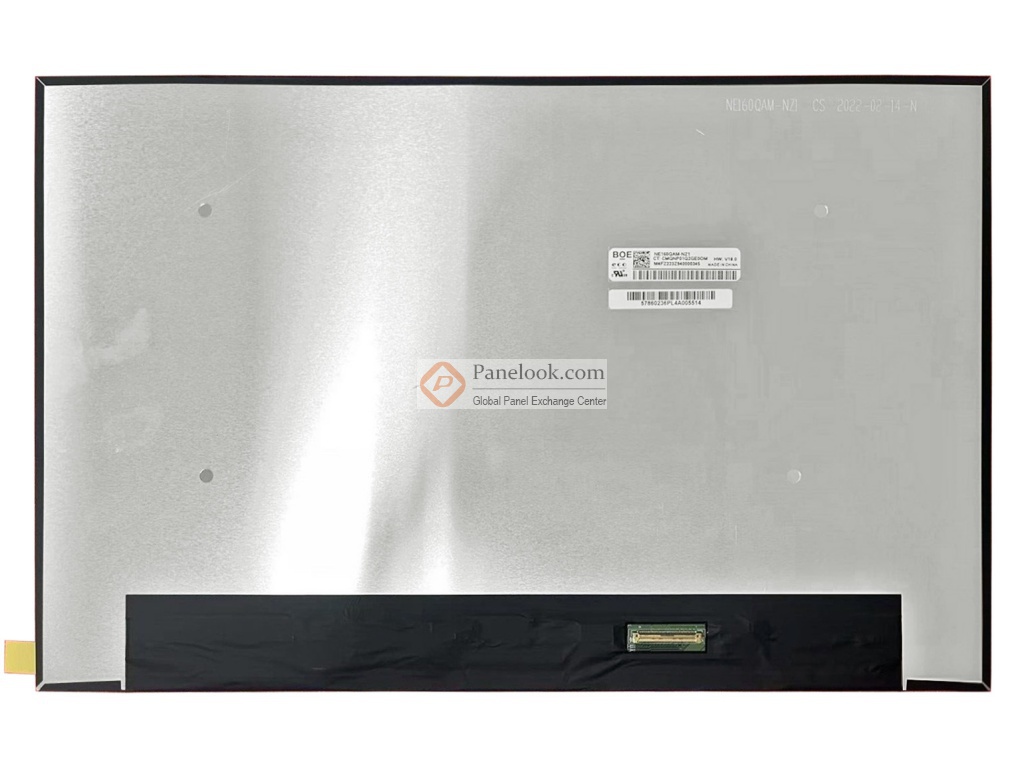

NE160QAM-NZ1 (产品代码: BOE0A52)是京东方科技集团股份有限公司 ( 京东方，BOE) 推出的一款采用Oxide TFT-LCD技术的 16.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据京东方 (BOE)于2022年8月11日发布的版本号为HW18.0_Rev.B的产品规格书，NE160QAM-NZ1显示分辨率为 3840(RGB)×2400 (WQUXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为282 PPI。它的显示区域尺寸为344.678×215.424 (宽×高) mm，外观尺寸为349.68×225.12 (宽×高)×4.1(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重300g (Max.)外观样式为薄屏 (PCBA弯折, 厚度≤3.0mm)。背光方面此产品采用了11S8P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动。NE160QAM-NZ1采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为120Hz。如果开发新产品想采用NE160QAM-NZ1液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于NE160QAM-NZ1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2022年Q4量产，当前生产状态为量产中。目前NE160QAM-NZ1在屏库上有4条现货信息、2家供应商信息，交易氛围活跃。屏库于2022年08月23日对此型号首次建立参数，并于2023年12月19日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它DCI-P3，sRGB，120Hz，白光LED背光，含LED驱动器，端子倒装，表面雾面，G-Sync / FreeSync， eDP1.4, DC Dimming Mode, Free sync, G-sync等特征，此型号推荐使用于 笔记本， 游戏。
|
