奇美液晶模组N184H4-L01概况-全球液晶屏交易中心-屏库

人气指数：20092 2023-09-13 09:34

奇美液晶模组N184H4-L01主要参数

现货数量
85片
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2008,Q2
开始量产
2008,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商
对角尺寸
解析度
显示区域
面板重量
显示亮度
视角方向
可视角度
支持颜色
外观式样
刷新率

奇美 (CMO)

18.4英寸

1920(RGB)×1080, FHD, 16:9

408.96(W)×230.04(H) mm

765/780g (Typ./Max.)

300 cd/m² (Typ.)

60/60/50/50 (Typ.)(CR≥10)

262K, 72% NTSC

厚屏 (PCBA弯折, 厚度≥5.2mm)

60Hz

型号

类型

像素排列

外观尺寸

表面处理

对比度

响应时间

显示模式

适用于

光源类型

触摸技术

N184H4-L01 2个兼容型号
a-Si TFT-LCD, 液晶模组
RGB垂直条状
422.5(W)×248(H)×6.5(D) mm
雾面，Hard coating (3H)
500:1 (Typ.) (透射)
2/6 (Typ.)(Tr/Td) ms
TN，常白显示，透射式

2 pcs CCFL, 15K小时, 无驱动
无触摸

接口类型
供应电压
应用环境

LVDS (2 ch, 6-bit) , 30 pins , 端子

3.3V (Typ.)

工作温度: 0 ~ 50 °C ; 存储温度: -20 ~ 60 °C

共1条现货>>

奇美液晶模组N184H4-L01 VIP卖家现货

深圳市屏基电子科技有限公司

第6年

奇美液晶模组N184H4-L01规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
N184H4-L01规格书	Ver1.0	English	1.1 M	29	2008-7-10		付费下载
N184H4-L01规格书	Ver0.0	English	1 M	29	2008-4-28		付费下载
N184H4-L01规格书	Ver2.0	English	1.1 M	29	2008-10-3		付费下载
N184H4-L01规格书	Ver3.0	English	1.1 M	29	2008-10-3	最新	付费下载

奇美液晶模组N184H4-L01验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
Notebook Series	VIP会员可看	VIP会员可看	A Grade	Ver1.0A	2008-9-1	IIS下载
Notebook Series	VIP会员可看	VIP会员可看	A- Grade	Ver1.0A	2008-9-1	IIS下载

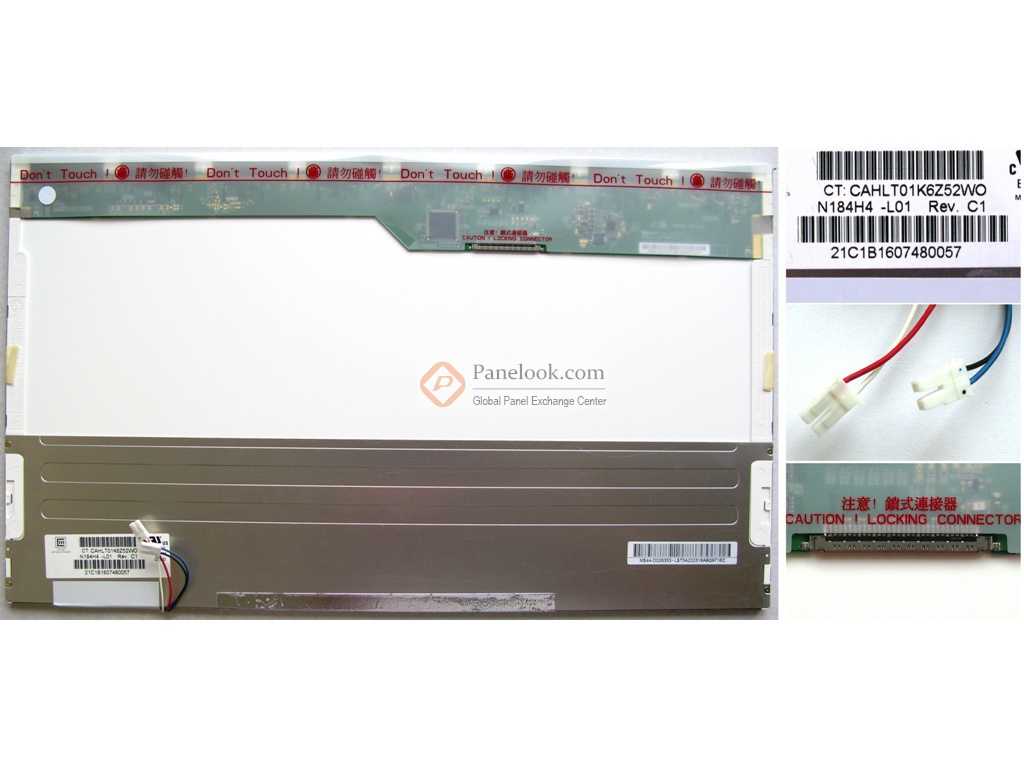

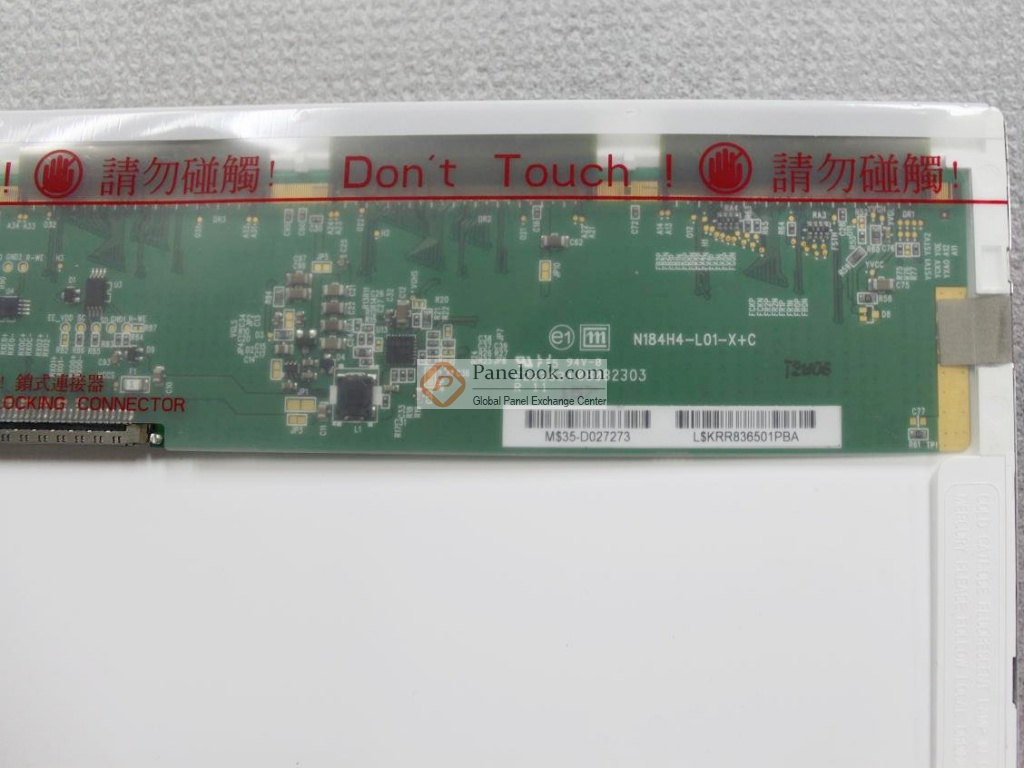

奇美液晶模组N184H4-L01图片

奇美液晶模组N184H4-L01摘要

奇美 (CMO) 推出的N184H4-L01 (产品代码: CMO1801)是一款采用a-Si TFT-LCD技术的18.4英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。屏库总结它的典型特征为: 表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2008年Q3量产，当前生产状态为已停产。目前N184H4-L01在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年05月09日对此型号首次建立参数，并于2023年09月13日对参数进行了最后更新。根据奇美 (CMO)于2008年10月3日发布的版本号为Ver3.0的产品规格书，N184H4-L01显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为408.96×230.04 (宽×高) mm，可视尺寸为413.11×234.24 (宽×高) mm，外观尺寸为422.5(宽)×248(高)×6.5(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重765/780g (Typ./Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为15K小时，不含背光驱动。N184H4-L01采用了LVDS (2 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用N184H4-L01液晶模组，屏库®建议您向奇美 (CMO)或其代理商了解关于N184H4-L01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！

比较全部

奇美 N184H4系列型号

(共4个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
N184H4-L01	群创	18.4"	液晶模组	1920×1080	300	500:1	CCFL	LVDS	85
N184H4-L02	群创	18.4"	液晶模组	1920×1080	300	650:1	CCFL	LVDS	0
N184H4-L03	群创	18.4"	液晶模组	1920×1080	300	650:1	CCFL	LVDS	0
N184H4-L04	群创	18.4"	液晶模组	1920×1080	300	650:1	CCFL	LVDS	0

比较全部

奇美液晶模组N184H4-L01兼容型号

(共3个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
LTN184HT03-001	三星	18.4"	液晶模组	1920×1080	250	600:1	CCFL	LVDS	0
N184H4-L01	群创	18.4"	液晶模组	1920×1080	300	500:1	CCFL	LVDS	85
N184H4-L03	群创	18.4"	液晶模组	1920×1080	300	650:1	CCFL	LVDS	0
