像素布局
RGB垂直条状
显示区域 381.888(H)×214.812(V) mm外观尺寸 398.1(H)×232.8(V)×5.8(D) mm
面板重量 555/570g (Typ./Max.)表面处理 镜面 (Haze 0%)，Hard coating (3H)
面板亮度 300 cd/m² (Typ.)对比度 600:1 (Typ.) (TM)
可视角度 70/70/60/60 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 6 o'clock反应时间 2/6 (Typ.)(Tr/Td) ms
显示颜色 262K, 72% NTSC触摸屏 无触摸
-
外观样式
厚屏 (PCBA弯折, 厚度≥5.2mm)
光源类型 11S6P WLED, 15K小时, 含LED驱动
工作频率 60Hz-
面板应用
- 信号接口
-

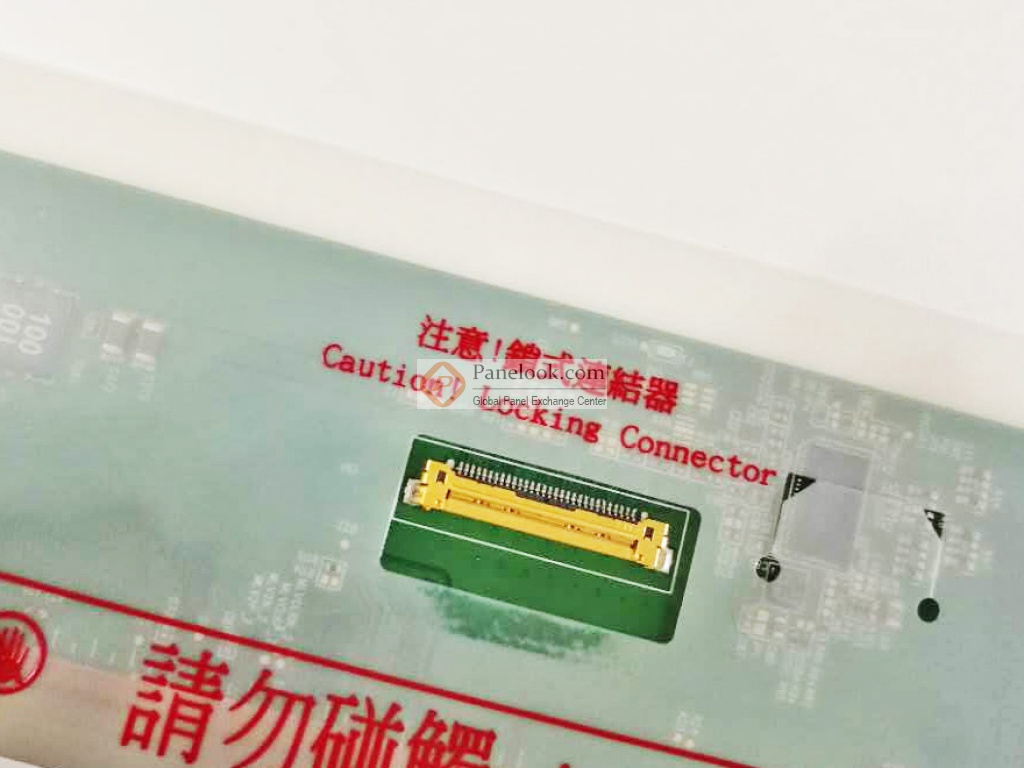

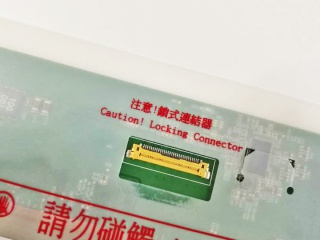

eDP (2 Lanes) , eDP1.2 , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
N173HGE-E21 长期供应 贸易
 深圳市
群创液晶模组N173HGE-E21规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
N173HGE-E21规格书 |
Rev.C3_Ver3.0 |
English |
1.3 M |
35 |
2015-2-10 |
最新 |
|
群创液晶模组N173HGE-E21验货标准(IIS)
群创液晶模组N173HGE-E21综述

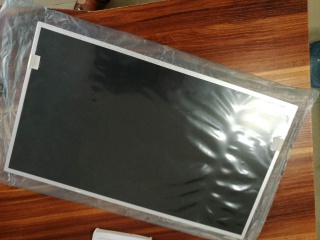

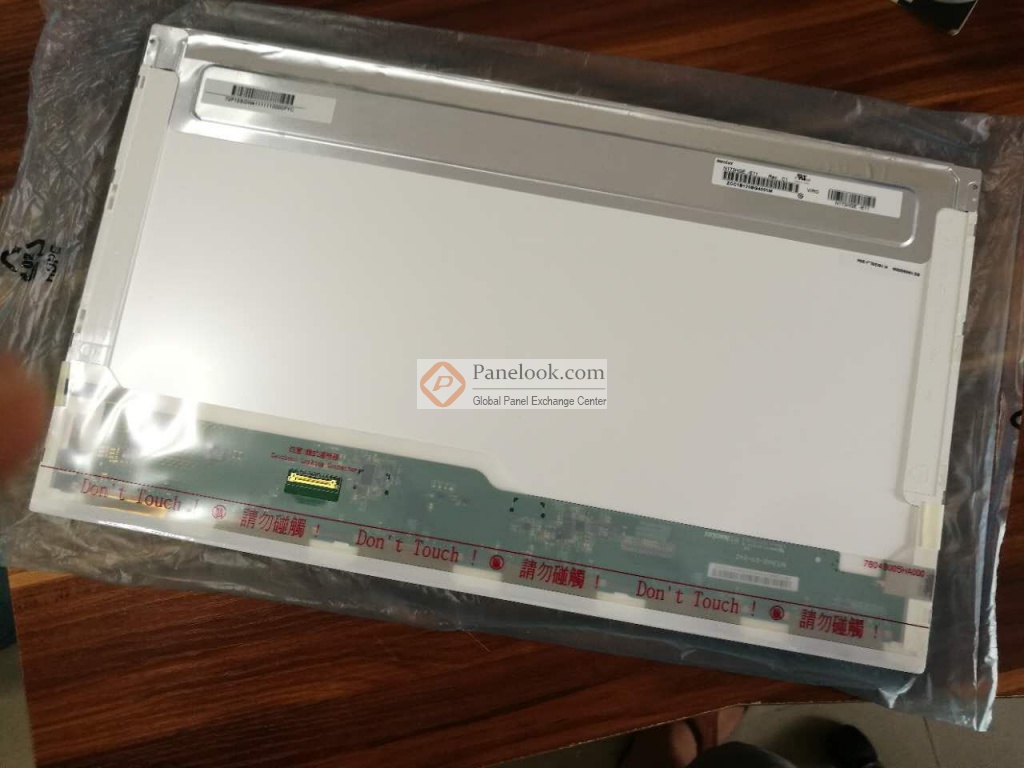

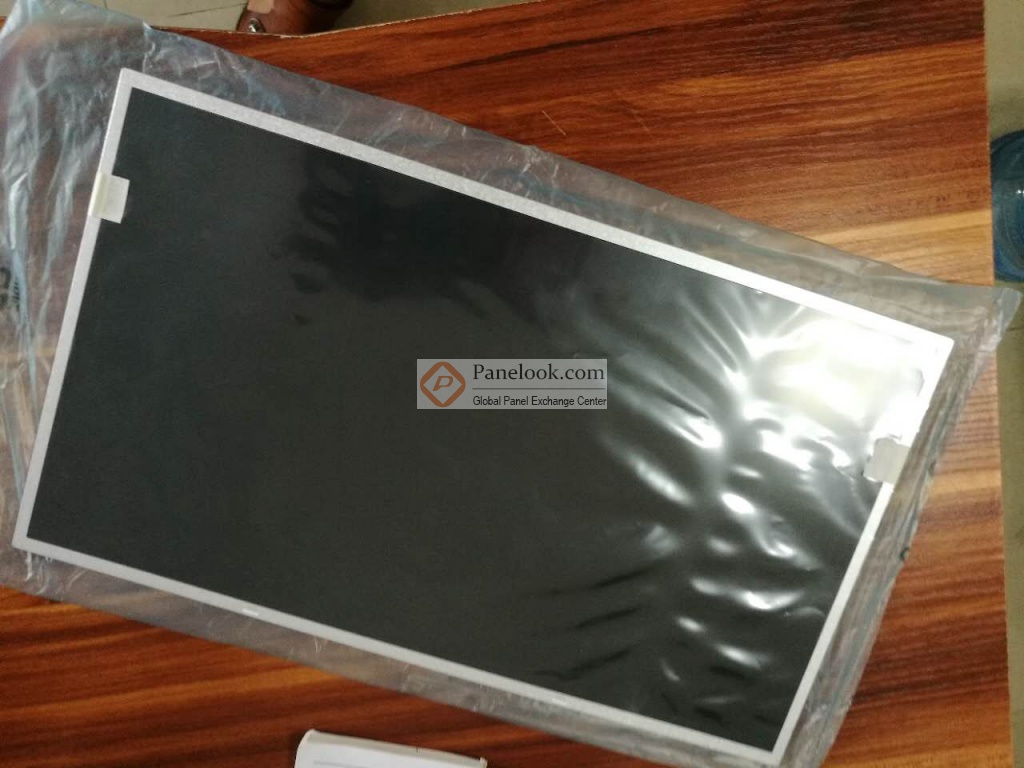

N173HGE-E21 (产品代码: CMN1737)是群创光电股份有限公司 (群创，Innolux) 推出的一款采用a-Si TFT-LCD技术的17.3英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据群创 (Innolux)于2015年2月10日发布的版本号为Rev.C3_Ver3.0的产品规格书，N173HGE-E21显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为381.888×214.812 (宽×高) mm，可视尺寸为386.18×218.85 (宽×高) mm，外观尺寸为398.1×232.8 (宽×高)×5.8(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重555/570g (Typ./Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了11S6P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。N173HGE-E21采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用N173HGE-E21液晶模组，屏库®建议您向群创 (Innolux)或其代理商了解关于N173HGE-E21的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2013年Q2量产，当前生产状态为已停产。目前N173HGE-E21在屏库上有2条现货信息、1家供应商信息，交易氛围清淡。屏库于2015年05月09日对此型号首次建立参数，并于2023年08月03日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光，含LED驱动器，端子倒装，表面镜面， eDP1.2等特征，此型号推荐使用于笔记本。
|
