像素排列 RGB垂直条状
解析度1920(RGB)×1080, FHD, 16:9
- 面板重量360/370g (Typ./Max.)
- 表面处理雾面，Hard coating (3H)
- 显示亮度300 cd/m² (Typ.)
- 对比度 1000:1 (Typ.) (透射)
- 推荐视向全视角
- 响应时间11/9 (Typ.)(Tr/Td) ms
- 可视角度89/89/89/89 (Typ.)(CR≥10)
- 显示模式AAS，常黑显示，透射式
- 支持颜色16.7M, 100% sRGB
- 触摸技术无触摸
- 外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
- 光源类型WLED, 15K小时, 含LED驱动, DC调光
- 刷新率60Hz (AMD FreeSync)
- 应用产品
- 接口类型
-

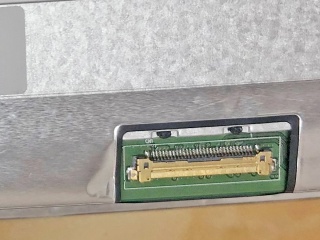

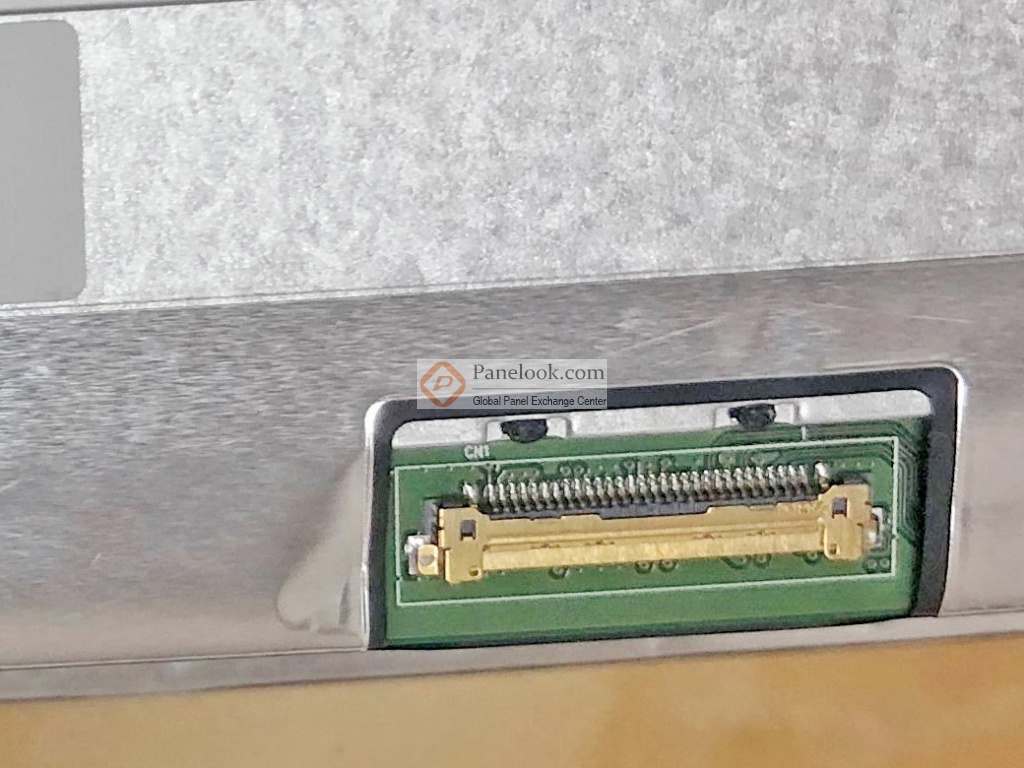

30 pins eDP (2 Lanes) , eDP1.2 , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
N161HCA-EA3 长期供应 贸易
 深圳市
N161HCA-EA3 长期供应 贸易
深圳市
N161HCA-EA3 长期供应 贸易
上海市
N161HCA-EA3 长期供应 贸易
深圳市
N161HCA-EA3 长期供应 贸易
深圳市
N161HCA-EA3 长期供应 贸易
深圳市
N161HCA-EA3 长期供应 贸易
深圳市
N161HCA-EA3 长期供应 贸易
深圳市
N161HCA-EA3 长期供应 贸易
深圳市
N161HCA-EA3 长期供应 贸易
深圳市
群创液晶模组N161HCA-EA3规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
N161HCA-EA3规格书 |
Rev.C1_Ver3.0_CMN1608 |
English |
6.7 M |
49 |
2020-3-26 |
最新 |
|
|
N161HCA-EA3规格书 |
Rev.C1_Ver1.0_CMN1604 |
English |
3 M |
48 |
2019-3-12 |
|
|
群创液晶模组N161HCA-EA3验货标准(IIS)
群创液晶模组N161HCA-EA3摘要

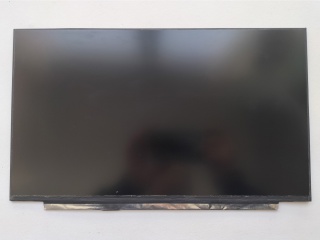

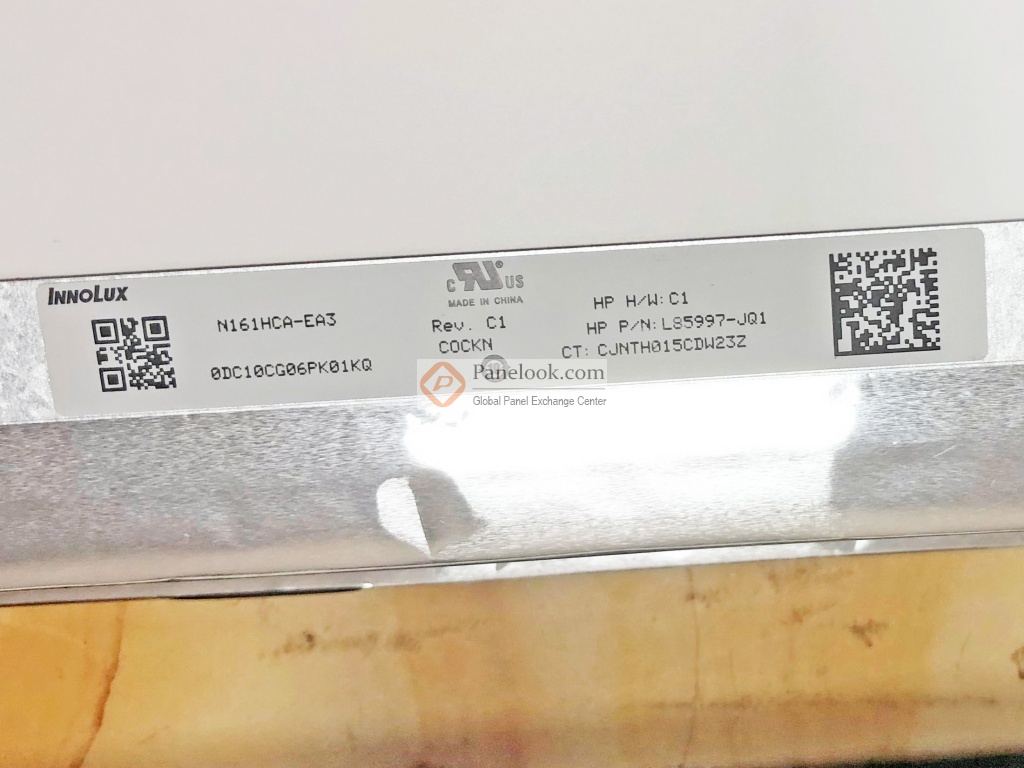

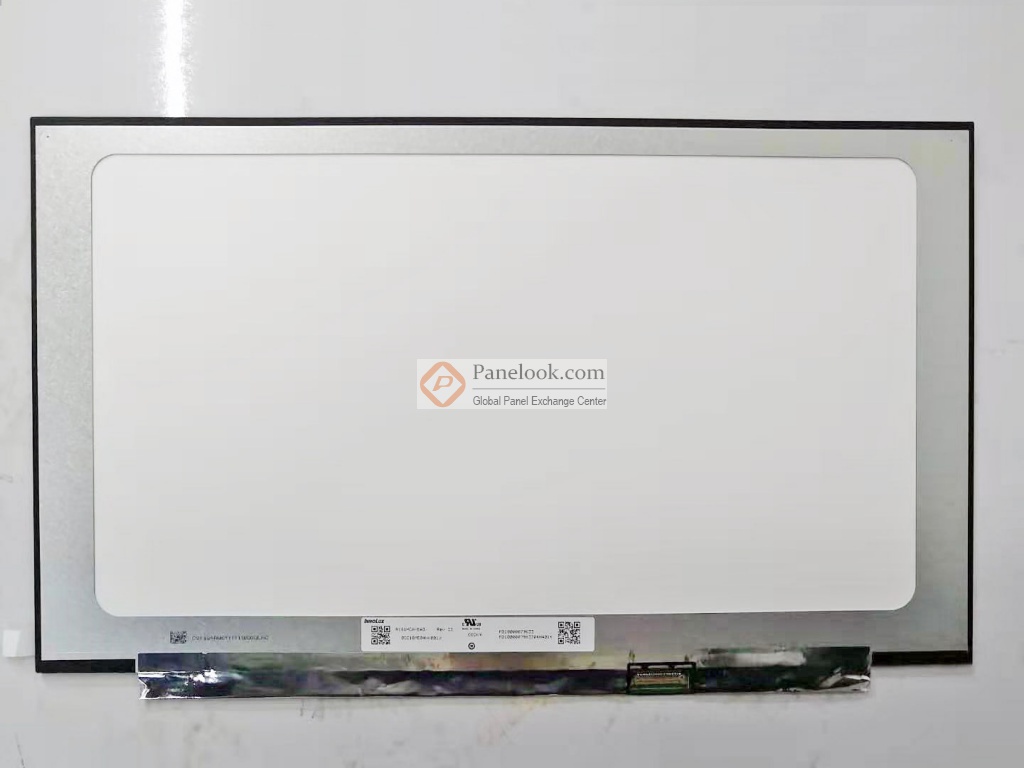

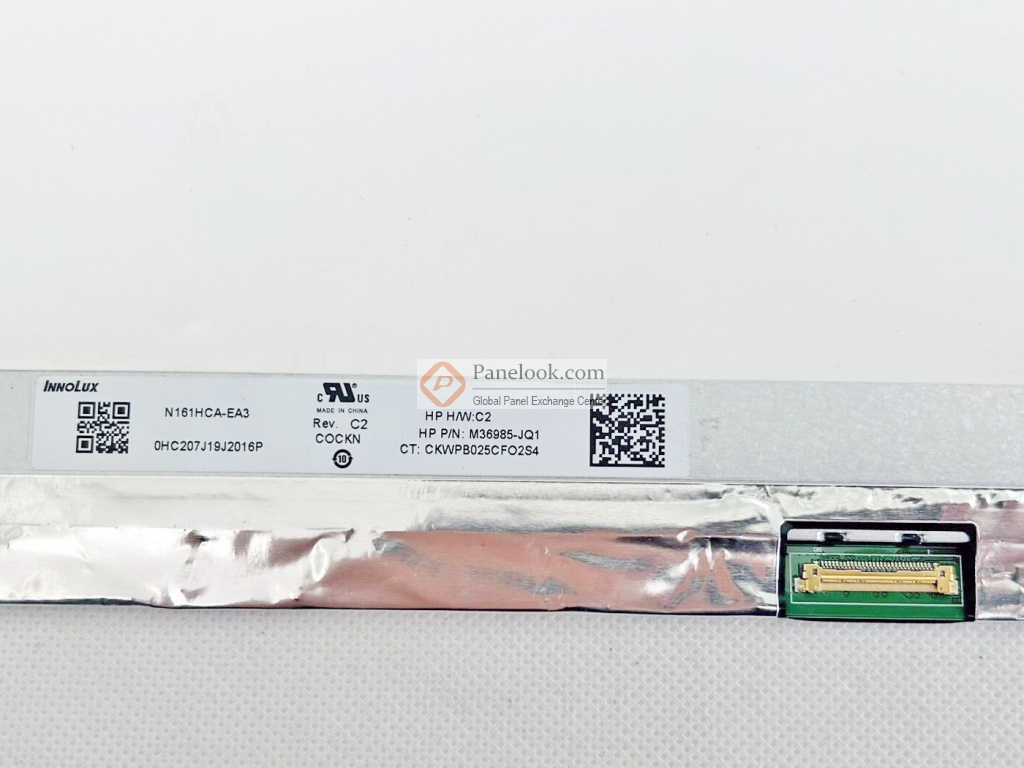

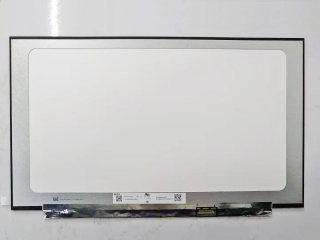

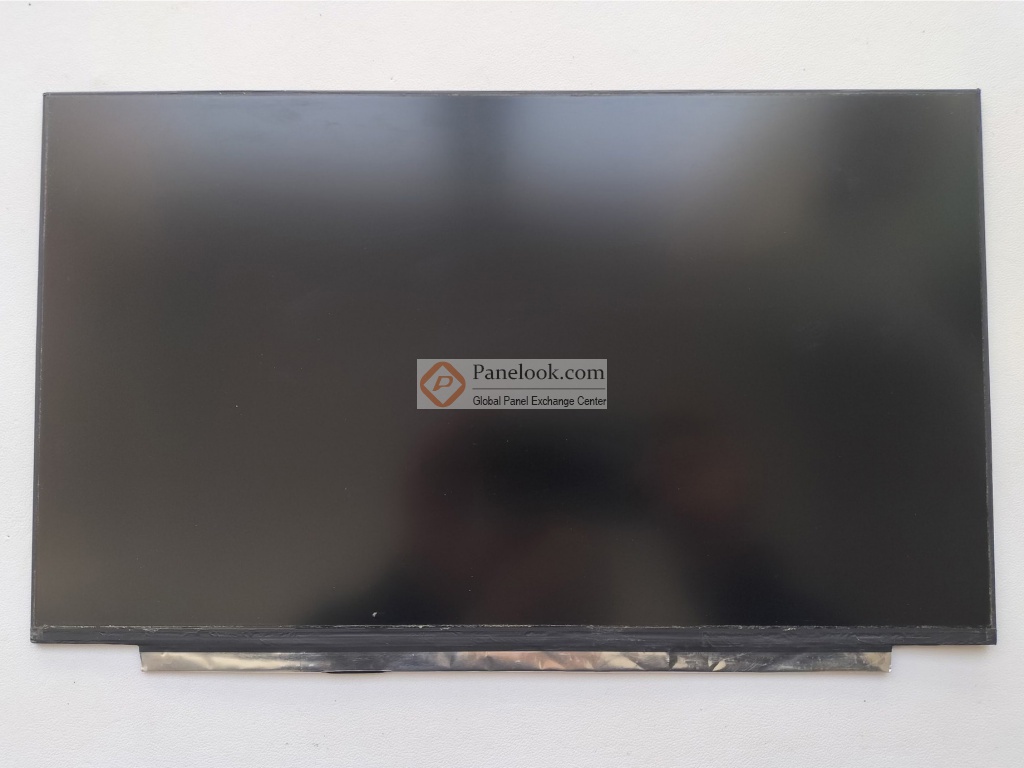

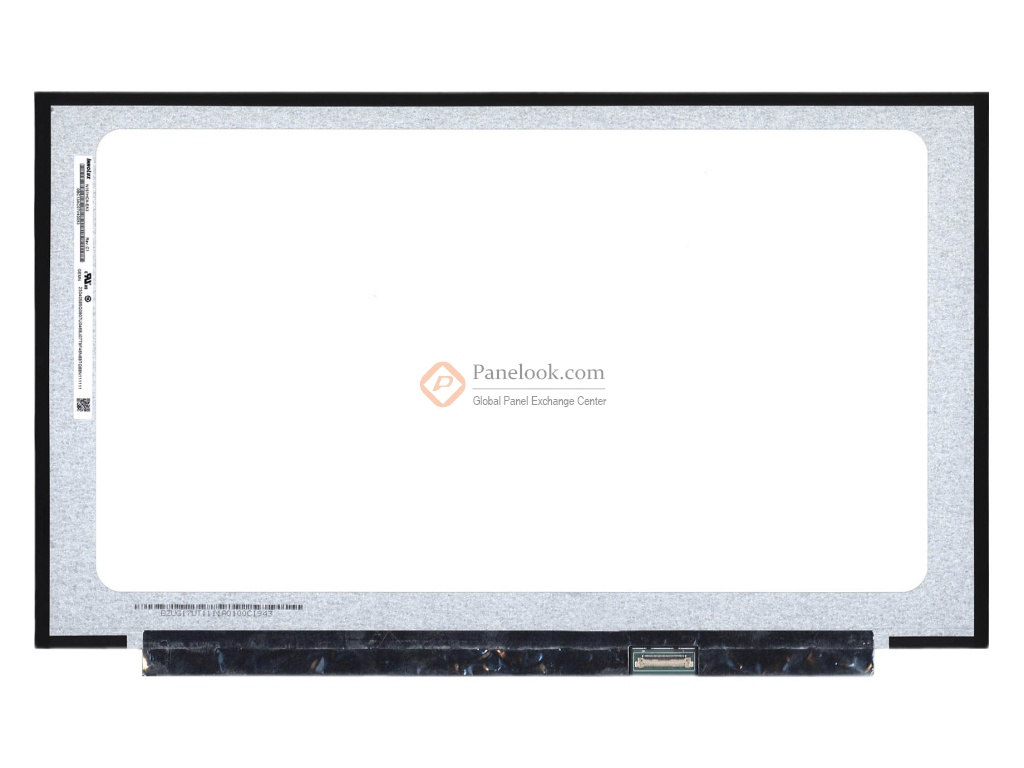

N161HCA-EA3 (产品代码: CMN1604 CMN1608 CMN160A)是 群创 (Innolux)推出的一款 16.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: sRGB，白光LED背光，含LED驱动器，端子倒装，表面雾面，AMD FreeSync， eDP1.2, Free-sync, HP P/N: L85997-JQ1, M36985-JQ1。基于它的特征屏库推荐此型号应用于 笔记本等产品。根据屏库掌握的情报此产品于2019年Q2量产，当前生产状态为已停产。目前此型号在屏库上有8条现货信息、16家供应商信息，交易氛围十分活跃。屏库于2019年05月31日对此型号首次建立参数，并于2026年04月09日对参数进行了最后更新。根据群创 (Innolux)于2020年3月26日发布的版本号为Rev.C1_Ver3.0的产品规格书，N161HCA-EA3显示分辨率为 1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为355.39(宽)×199.91(高) mm，外观尺寸为361.9(宽)×222.16(高)×3.2(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重360/370g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。N161HCA-EA3采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于N161HCA-EA3的最新的生产状态信息和技术信息，屏库®建议您咨询群创 (Innolux)。
|
