像素布局
RGB垂直条状
显示区域 344.16(H)×193.59(V) mm外观尺寸 350.66(H)×216.25(V)×3.2(D) mm
面板重量 350/365g (Typ./Max.)表面处理 雾面，Hard coating (3H)
面板亮度 250 cd/m² (Typ.)对比度 800:1 (Typ.) (TM)
可视角度 85/85/85/85 (Typ.)(CR≥10)  工作模式 AAS，常黑显示，透射式
视角方向 全视角反应时间 11/9 (Typ.)(Tr/Td) ms
显示颜色 16.7M, 45% NTSC触摸屏 无触摸
-
外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
光源类型 WLED, 15K小时, 含LED驱动
工作频率 144Hz (FreeSync / G-Sync)-
面板应用
- 信号接口
-

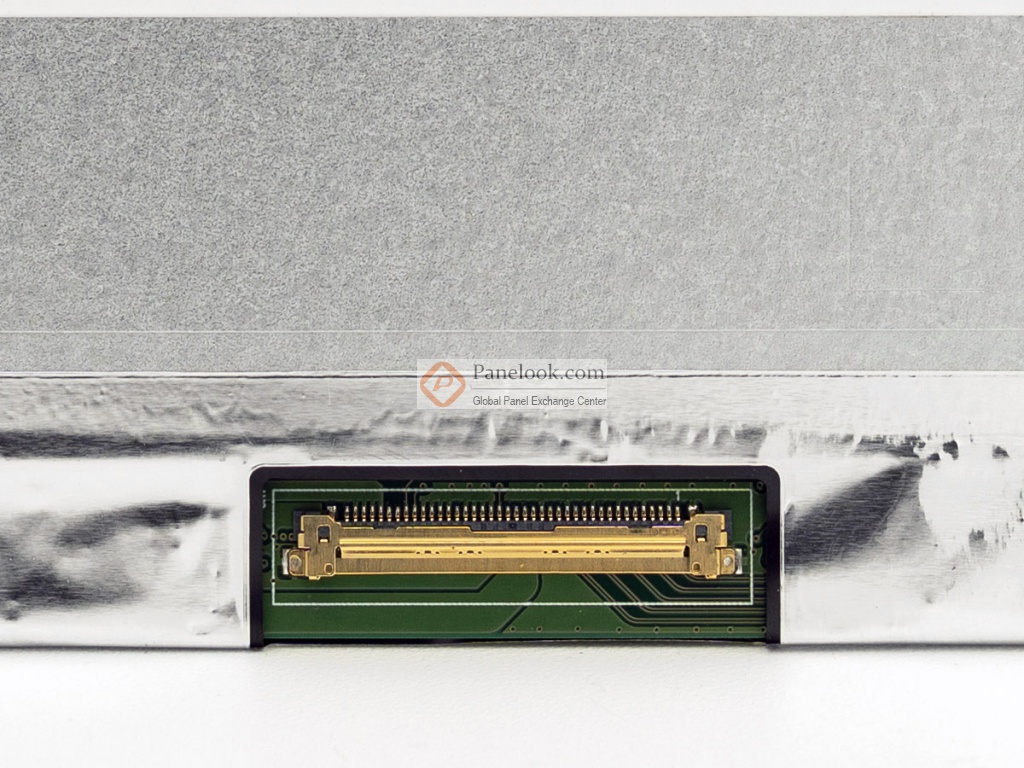

eDP (4 Lanes) , eDP1.3 , 40 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
N156HRA-GAA 长期供应 贸易
 深圳市
N156HRA-GAA 长期供应 贸易
深圳市
N156HRA-GAA 长期供应 贸易
中国香港
N156HRA-GAA 长期供应 贸易
深圳市
N156HRA-GAA 长期供应 贸易
深圳市
N156HRA-GAA 长期供应 贸易
深圳市
N156HRA-GAA 长期供应 贸易
深圳市
群创液晶模组N156HRA-GAA验货标准(IIS)
群创液晶模组N156HRA-GAA摘要

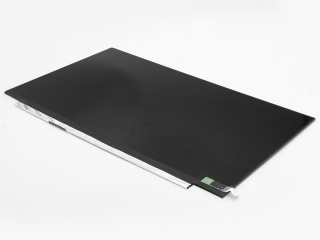

N156HRA-GAA (产品代码: CMN1521 CMN1522)是群创光电股份有限公司 ( 群创，Innolux) 推出的一款采用a-Si TFT-LCD技术的 15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据群创 (Innolux)于2020年5月20日发布的版本号为Rev.C1_Ver3.0_144Hz的产品规格书，N156HRA-GAA显示分辨率为 1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，可视尺寸为346.76×196.59 (宽×高) mm，外观尺寸为350.66×216.25 (宽×高)×3.2(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重350/365g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。N156HRA-GAA采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为144Hz。如果开发新产品想采用N156HRA-GAA液晶模组，屏库®建议您向群创 (Innolux)或其代理商了解关于N156HRA-GAA的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2020年Q3量产，当前生产状态为量产中。目前N156HRA-GAA在屏库上有12条现货信息、13家供应商信息，交易氛围十分活跃。屏库于2020年11月13日对此型号首次建立参数，并于2024年07月03日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它144Hz，白光LED背光，含LED驱动器，端子倒装，表面雾面，G-Sync / FreeSync， eDP1.3, G-sync DD, Free-sync, PSR1等特征，此型号推荐使用于 笔记本， 游戏。
|
