群创液晶模组N156HME-GAK主要参数

现货数量
2000片
长期卖家
6个
求购数量
暂无
生产状态
已停产

客户发样
2020,Q4
开始量产
2021,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌	群创 (Innolux)	型号名称	N156HME-GAK
屏幕尺寸	15.6英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	1920(RGB)×1080, FHD, 16:9	像素布局	RGB垂直条状
显示区域	344.16×193.59 mm (H×V)	外观尺寸	350.66×216.245×3.2 mm (H×V×D)
屏幕重量	350/365g (Typ./Max.)	表面处理	雾面，Hard coating (3H)
屏幕亮度	250 cd/m² (Typ.)	对比度	1000 : 1 (Typ.) [透射]
最佳视向	全视角	光学模式	AAS，常黑显示，透射式
可视角度	89/89/89/89 (Typ.)(CR≥10)	响应速度	11/9 (Typ.)(Tr/Td) ms
颜色数量	16.7M, 45% NTSC	适用于
外观样式	薄屏 (PCBA平直, 厚度≤3.2mm)	背光类型	WLED, 15K小时, 含LED驱动
刷新频率	144Hz (FreeSync / G-Sync)	触摸功能	无触摸
信号系统	eDP (4 Lanes) , eDP1.3 , 端子 , 40 pins
供应电压	3.3V (Typ.)
最大额定	存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C

共1条现货>>

群创液晶模组N156HME-GAK VIP卖家现货

深圳鑫誉电子科技有限公司

第10年

共6个供应商>>

群创液晶模组N156HME-GAK VIP供应商

深圳市阿卓帕科技股份有限公司

第15年

N156HME-GAK 长期供应贸易

深圳市

深圳鑫誉电子科技有限公司

第10年

N156HME-GAK 长期供应贸易

深圳市

深圳云客光电科技有限公司

第5年

N156HME-GAK 长期供应贸易

深圳市

深圳市广卓贸易有限公司

第4年

N156HME-GAK 长期供应贸易

深圳市

深圳市佳视业科技有限公司

第4年

N156HME-GAK 长期供应贸易

深圳市

群创液晶模组N156HME-GAK规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	N156HME-GAK规格书	Rev.C1_Ver3.0	English	3.1 M	49	2020-12-15	最新	付费下载

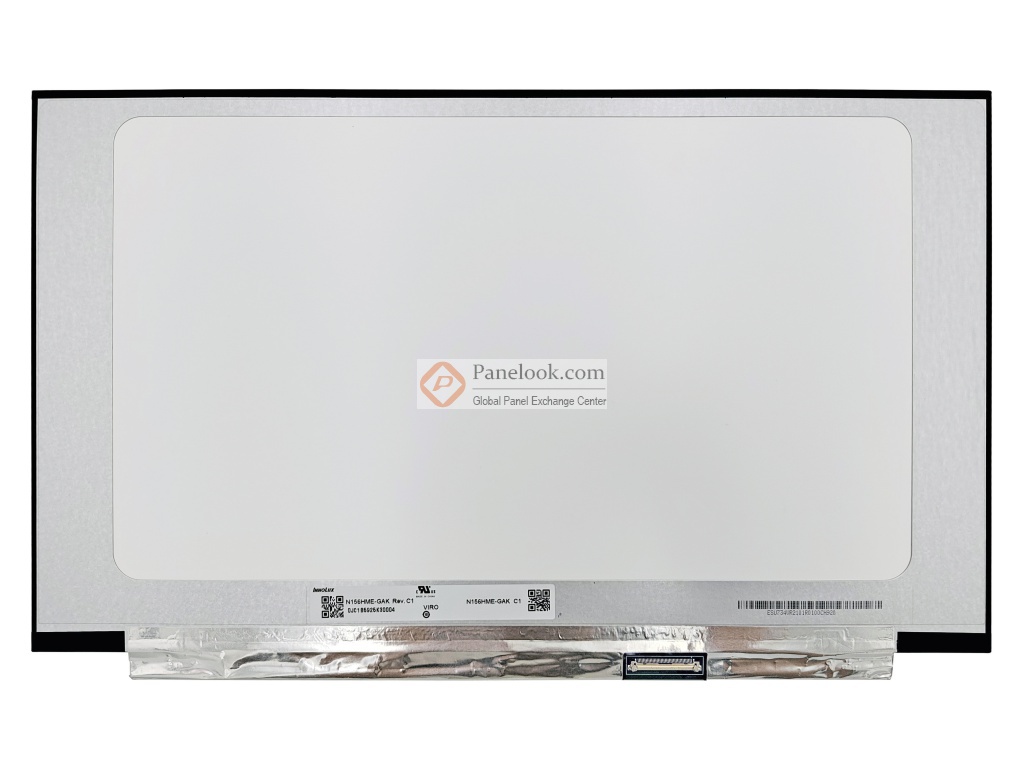

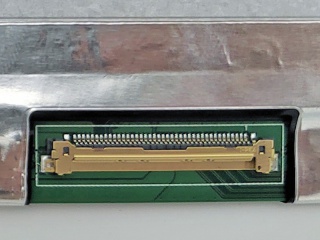

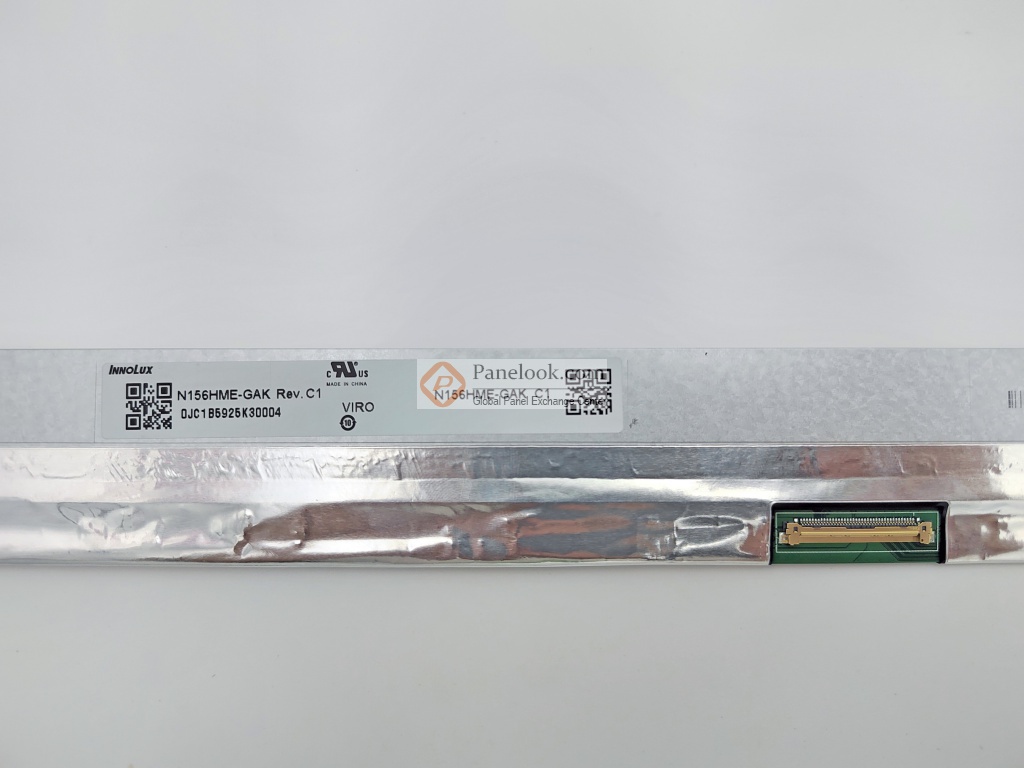

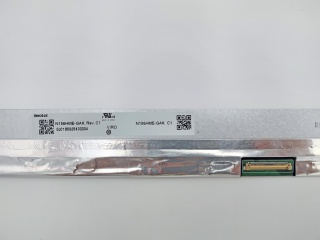

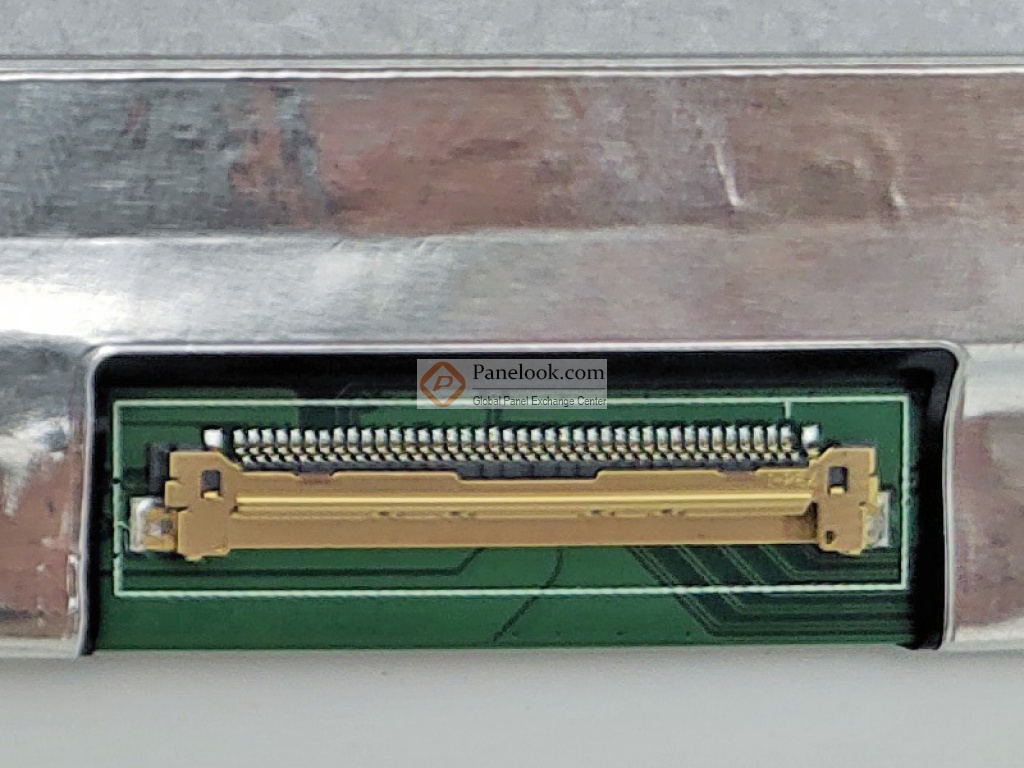

群创液晶模组N156HME-GAK图片

群创液晶模组N156HME-GAK综述

N156HME-GAK (产品代码: CMN153C)是群创光电股份有限公司 (群创，Innolux) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据群创 (Innolux)于2020年12月15日发布的版本号为Rev.C1_Ver3.的产品规格书，N156HME-GAK显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，外观尺寸为350.66×216.245 (宽×高)×3.2(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重350/365g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。N156HME-GAK采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为144Hz。如果开发新产品想采用N156HME-GAK液晶模组，屏库®建议您向群创 (Innolux)或其代理商了解关于N156HME-GAK的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2021年Q1量产，当前生产状态为已停产。目前N156HME-GAK在屏库上有1条现货信息、6家供应商信息，交易氛围活跃。屏库于2022年03月30日对此型号首次建立参数，并于2023年08月02日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它144Hz，白光LED背光，含LED驱动器，端子倒装，表面雾面，G-Sync / FreeSync， eDP1.3, 144Hz, G-sync DD, Free-sync, Static DRRS, PSR Version(PSR1)等特征，此型号推荐使用于笔记本，游戏。
