RGB垂直条状
- 显示区域
- 344.16(H)×193.59(V) mm
- 外观尺寸
- 350.66(H)×216.25(V)×3.2(D) mm
- 面板重量
- 370/385g (Typ./Max.)
- 表面处理
- 镜面 (Haze 0%)，Hard coating (3H)
- 面板亮度
- 250 cd/m² (Typ.)
- 对比度
- 800:1 (Typ.) (TM)
- 可视角度
- 89/89/89/89 (Typ.)(CR≥10)
- 工作模式
- AAS，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 11/9 (Typ.)(Tr/Td)
- 显示颜色
- 262K, 45% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- On-Cell Touch, I²C
- 外观样式
- 薄屏 (PCBA平直, 厚度≤3.2mm)
- 光源类型
- WLED, 15K小时, 含LED驱动
- 信号接口
- eDP (2 Lanes) , eDP1.2 , 30 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
N156HCN-EBA 长期供应 贸易
 深圳市
N156HCN-EBA 长期供应 贸易
深圳市
N156HCN-EBA 长期供应 贸易
深圳市
N156HCN-EBA 长期供应 贸易
深圳市
N156HCN-EBA 长期供应 贸易
深圳市
N156HCN-EBA 长期供应 贸易
深圳市
N156HCN-EBA 长期供应 贸易
深圳市
群创液晶模组N156HCN-EBA规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
N156HCN-EBA规格书 |
Rev.C4_Ver3.1 |
English |
3.4 M |
53 |
2019-11-1 |
最新 |
|
|
N156HCN-EBA规格书 |
Rev.C3_Ver3.0 |
English |
3.4 M |
53 |
2018-9-25 |
|
|
群创液晶模组N156HCN-EBA验货标准(IIS)
群创液晶模组N156HCN-EBA综述

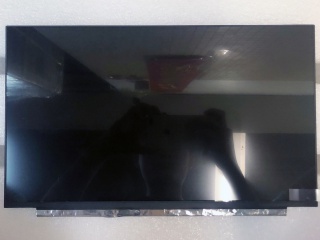

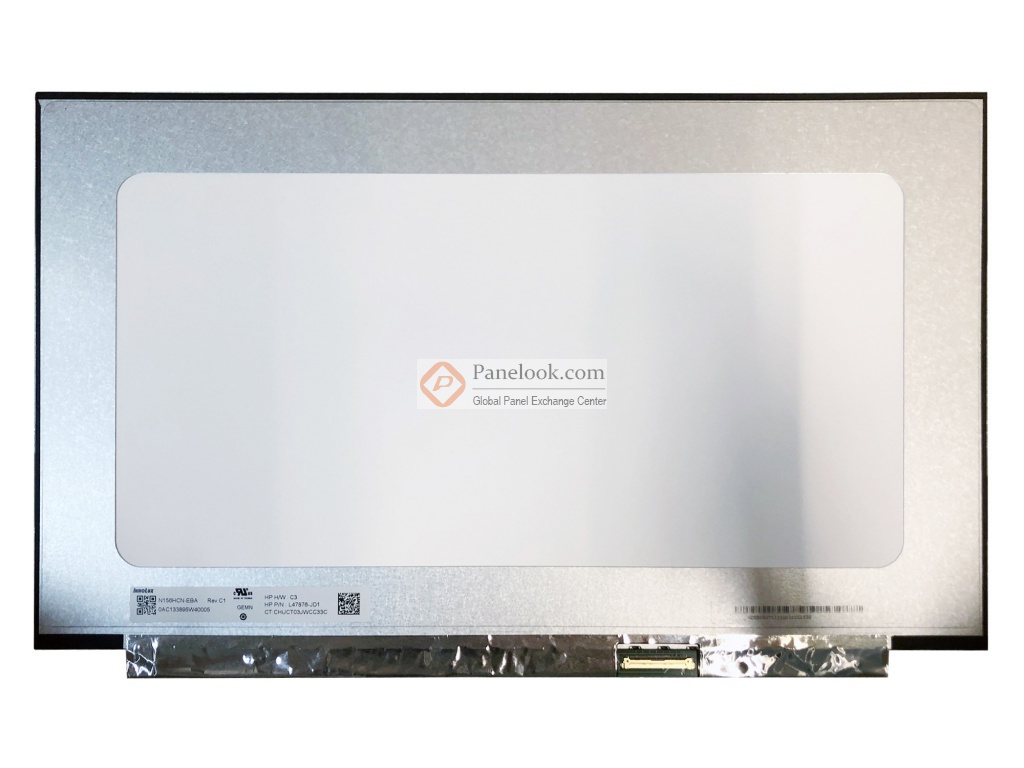

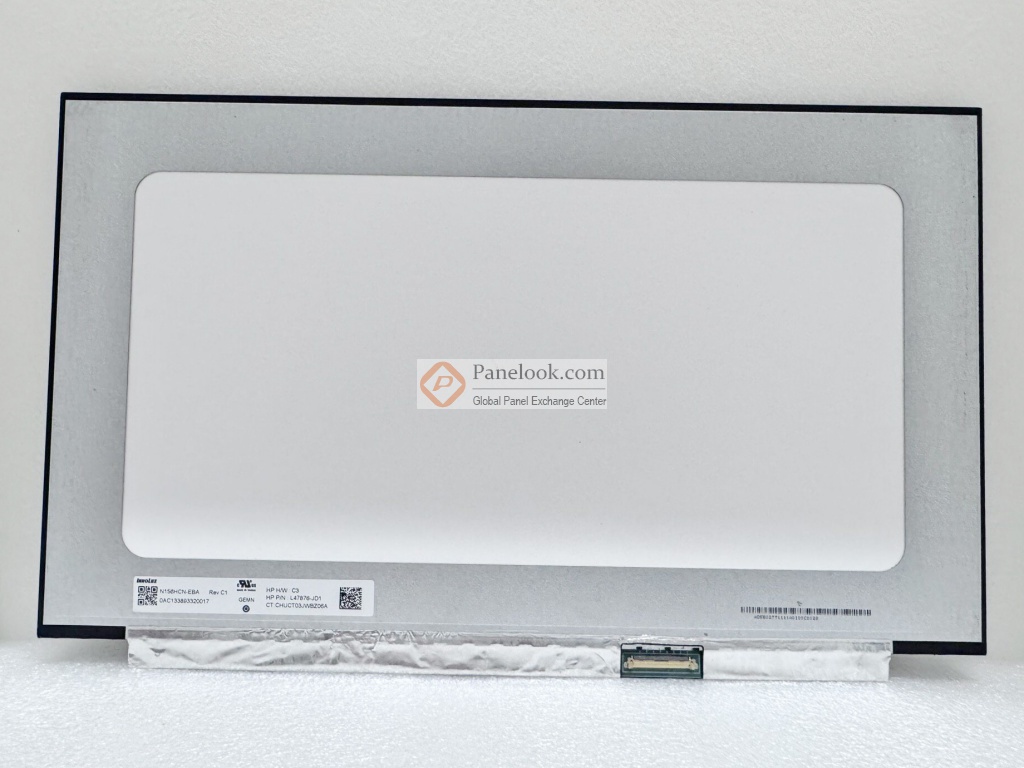

群创 (Innolux) 推出的N156HCN-EBA (产品代码: CMN150F)是一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，On-Cell Touch。屏库总结它的典型特征为: 带触摸屏，白光LED背光，含LED驱动器，端子倒装，表面镜面， eDP1.2。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2019年Q2量产，当前生产状态为量产中。目前N156HCN-EBA在屏库上有7条现货信息、9家供应商信息，交易氛围十分活跃。屏库于2017年07月17日对此型号首次建立参数，并于2023年12月28日对参数进行了最后更新。根据群创 (Innolux)于2019年4月25日发布的版本号为Rev.C3_Ver3.0的产品规格书，N156HCN-EBA显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，外观尺寸为350.66(宽)×216.25(高)×3.2(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重370/385g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。N156HCN-EBA采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用N156HCN-EBA液晶模组，屏库®建议您向群创 (Innolux)或其代理商了解关于N156HCN-EBA的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
