| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 外观式样 |
| 刷新频率 |
| 奇美 (CMO) |
| 15.0英寸 |
| 1024(RGB)×768, XGA, 4:3 |
| 304.128×228.096 mm (H×V) |
| 550/565g (Typ./Max.) |
| 180 cd/m² (Typ.) |
| 6 o'clock |
45/45/20/45 (Typ.)(CR≥10)  |
| 262K, 45% NTSC |
| 厚屏 (PCBA弯折, 厚度≥5.2mm) |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| N150X3-L09 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 317.3×242×6 mm (H×V×D) | |
| 雾面 (Haze 25%)，Hard coating (3H) | |
| 300 : 1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 5/11 (Typ.)(Tr/Td) ms | |
| |
|
| 1 pcs CCFL, 15K小时, 无驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| LVDS (1 ch, 6-bit) , 30 pins , 端子 |
| 3.3V (Typ.) |
| 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
N150X3-L09规格书 | Ver2.2 | English | 994.5 K | 27 | 2005-9-27 | ||
|
|
N150X3-L09规格书 | Ver2.1 | English | 977.8 K | 27 | 2005-8-31 | ||
|
|
N150X3-L09规格书 | Ver2.3 | English | 995.9 K | 27 | 2005-12-15 | 最新 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
N150 series | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0A | 2007-5-31 | IIS下载 |
|
N150 1024x768 | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0A | 2007-5-15 | IIS下载 |

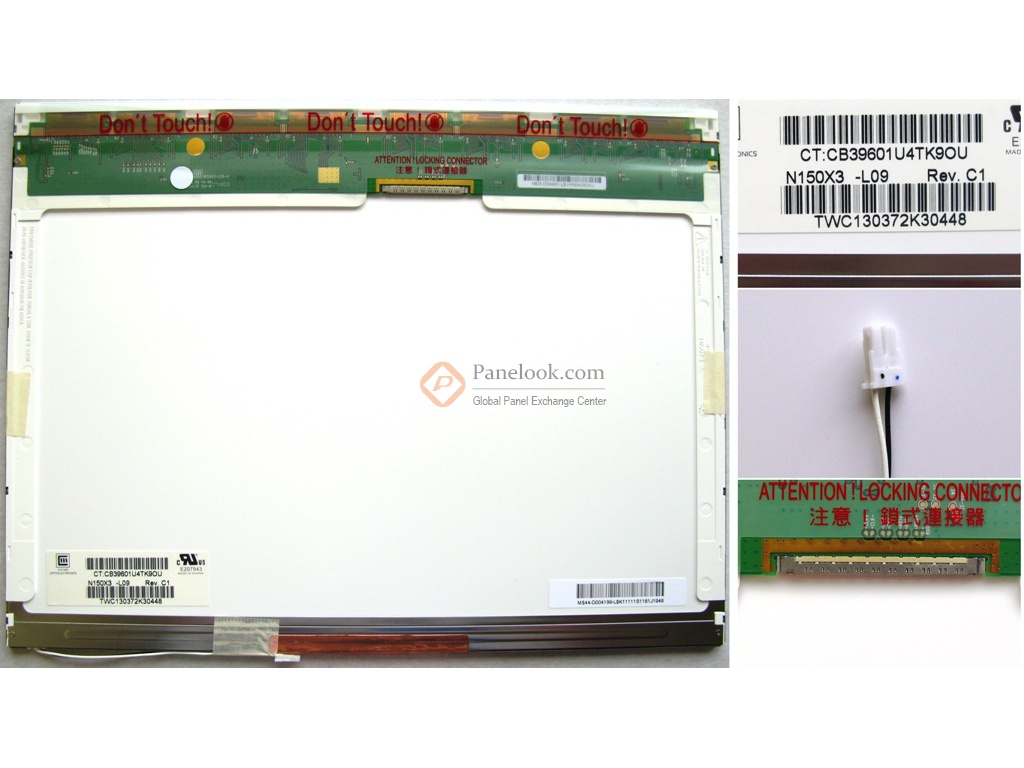

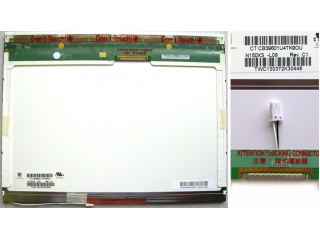

N150X3-L09 (产品代码: CMO1513)是奇美 (CMO)推出的一款15.0吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 表面雾面。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2005年Q1量产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年02月26日对此型号首次建立参数，并于2025年06月05日对参数进行了最后更新。根据奇美 (CMO)于2005年12月15日发布的版本号为Ver2.3的产品规格书，N150X3-L09显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为304.128(宽)×228.096(高) mm，外观尺寸为317.3(宽)×242(高)×6(厚) mm，可视尺寸为307.8(宽)×231.6(高) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重550/565g (Typ./Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为15K小时，不含背光驱动。N150X3-L09采用了LVDS (1 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于N150X3-L09的最新的生产状态信息和技术信息，屏库®建议您咨询奇美 (CMO)。
