RGB垂直条状
- 显示区域
- 303.36(H)×189.6(V) mm
- 外观尺寸
- 319.5(H)×205.5(V)×5.5(D) mm
- 面板重量
- 425/440g (Typ./Max.)
- 表面处理
- 镜面 (Haze 0%)，Hard coating (3H)，反射率 2.0% (Max.)
- 面板亮度
- 185 cd/m² (Typ.)
- 对比度
- 500:1 (Typ.) (TM)
- 可视角度
- 45/45/20/45 (Typ.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- 6 o'clock
- 反应时间
- 5/11 (Typ.)(Tr/Td)
- 显示颜色
- 262K, 46% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 外观样式
- 厚屏 (PCBA弯折, 厚度≥5.2mm)
- 光源类型
- 1 pcs CCFL, 15K小时, 无驱动
- 信号接口
- LVDS (1 ch, 6-bit) , 30 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
奇美液晶模组N141I1-L03验货标准(IIS)
奇美液晶模组N141I1-L03综述

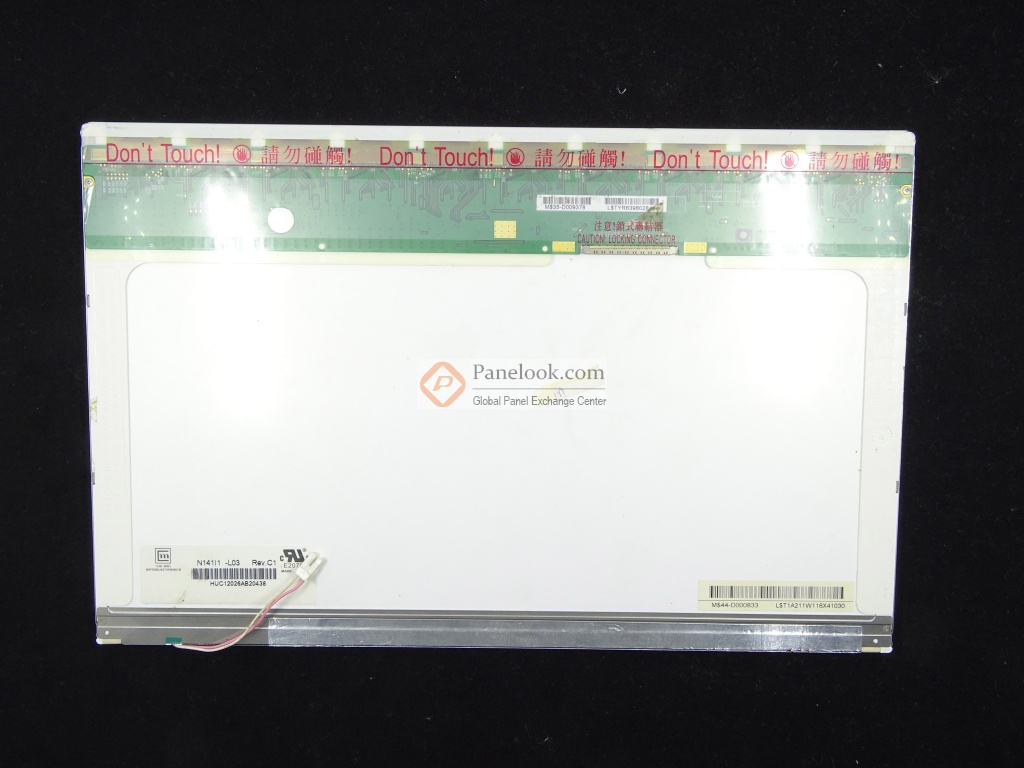

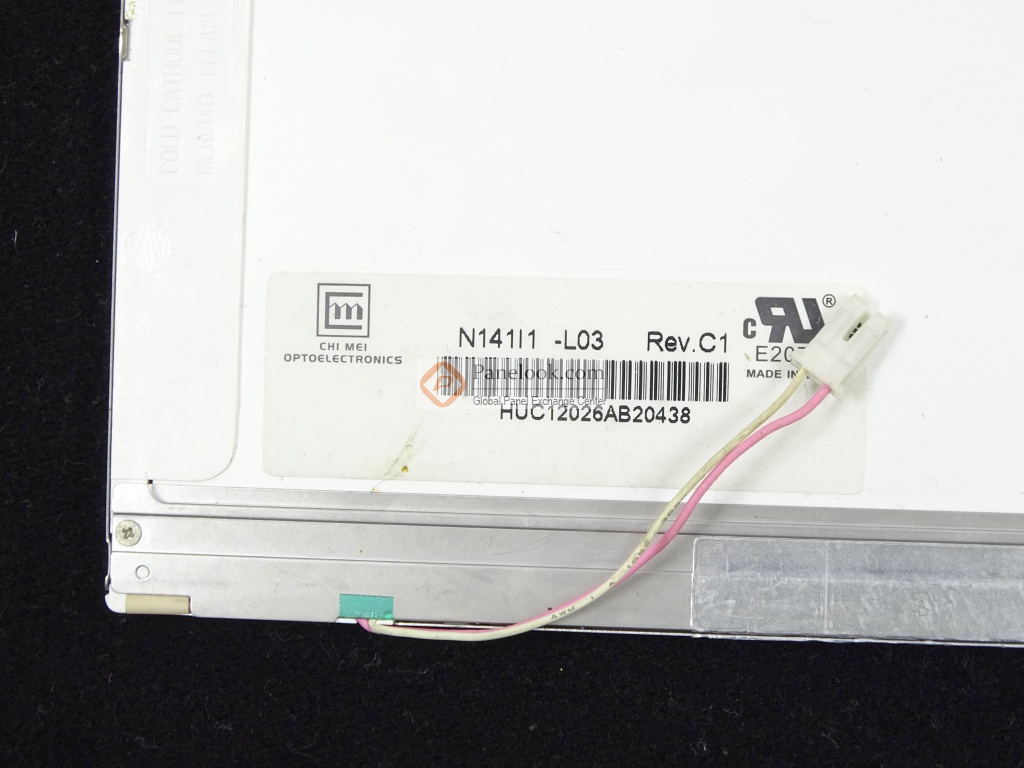

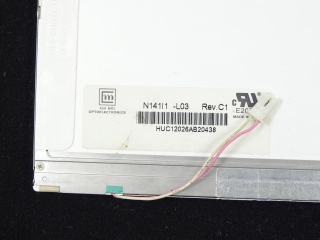

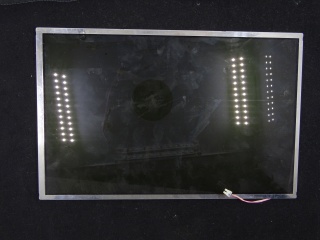

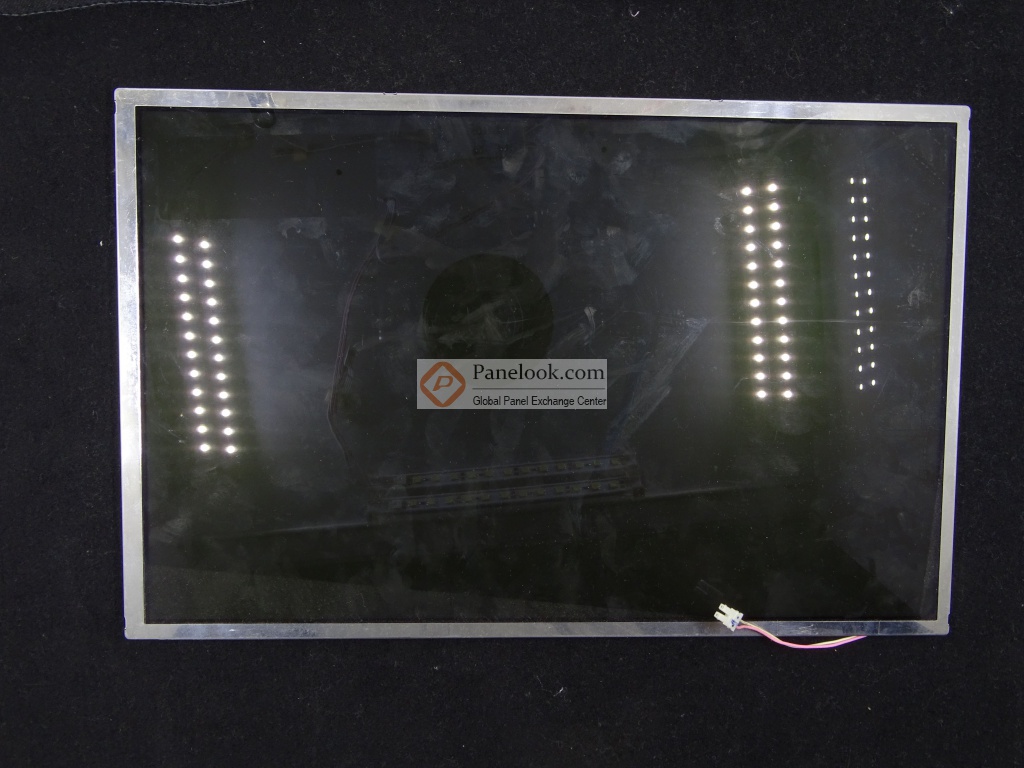

N141I1-L03 (产品代码: CMO1409)是奇美 (CMO)推出的一款14.1吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 表面镜面。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2005年Q1量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年05月07日对此型号首次建立参数，并于2025年05月09日对参数进行了最后更新。根据奇美 (CMO)于2006年6月9日发布的版本号为Ver3.0的产品规格书，N141I1-L03显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为303.36(宽)×189.6(高) mm，外观尺寸为319.5(宽)×205.5(高)×5.5(厚) mm，可视尺寸为306.76(宽)×193.0(高) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，反射率 2.0% (Max.)，产品净重425/440g (Typ./Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为15K小时，不含背光驱动。N141I1-L03采用了LVDS (1 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于N141I1-L03的最新的生产状态信息和技术信息，屏库®建议您咨询奇美 (CMO)。
|
