像素布局 RGB垂直条状
- 显示区域303.48(H)×189.675(V) mm
- 外观尺寸319.5(H)×205.5(V)×5.5(D) mm
- 面板重量395/410g (Typ./Max.)
- 表面处理镜面 (Haze 0%)，Hard coating (3H)，反射率 2.0% (Max.)
- 面板亮度230 cd/m² (Typ.)
- 对比度 700:1 (Typ.) (TM)
- 可视角度45/45/20/45 (Typ.)(CR≥10)
- 工作模式TN，常白显示，透射式
- 视角方向6 o'clock
- 反应时间5/11 (Typ.)(Tr/Td) ms
- 显示颜色262K, 46% NTSC
- 触摸屏无触摸
- 外观样式
厚屏 (PCBA弯折, 厚度≥5.2mm)
- 光源类型1 pcs CCFL, 15K小时, 无驱动
- 工作频率60Hz
-
面板应用
- 信号接口
-
LVDS (2 ch, 6-bit) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
奇美液晶模组N141C1-L02验货标准(IIS)
奇美液晶模组N141C1-L02概况

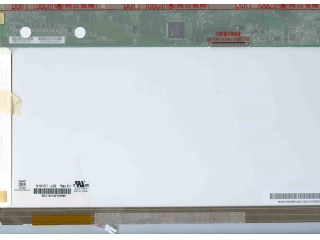

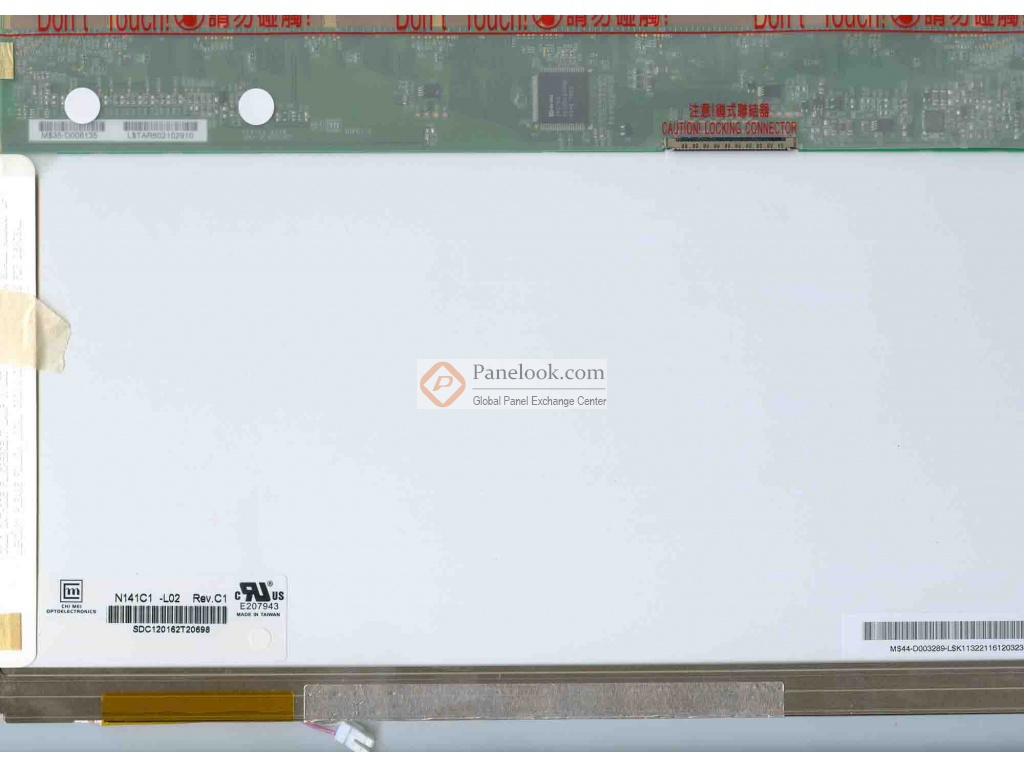

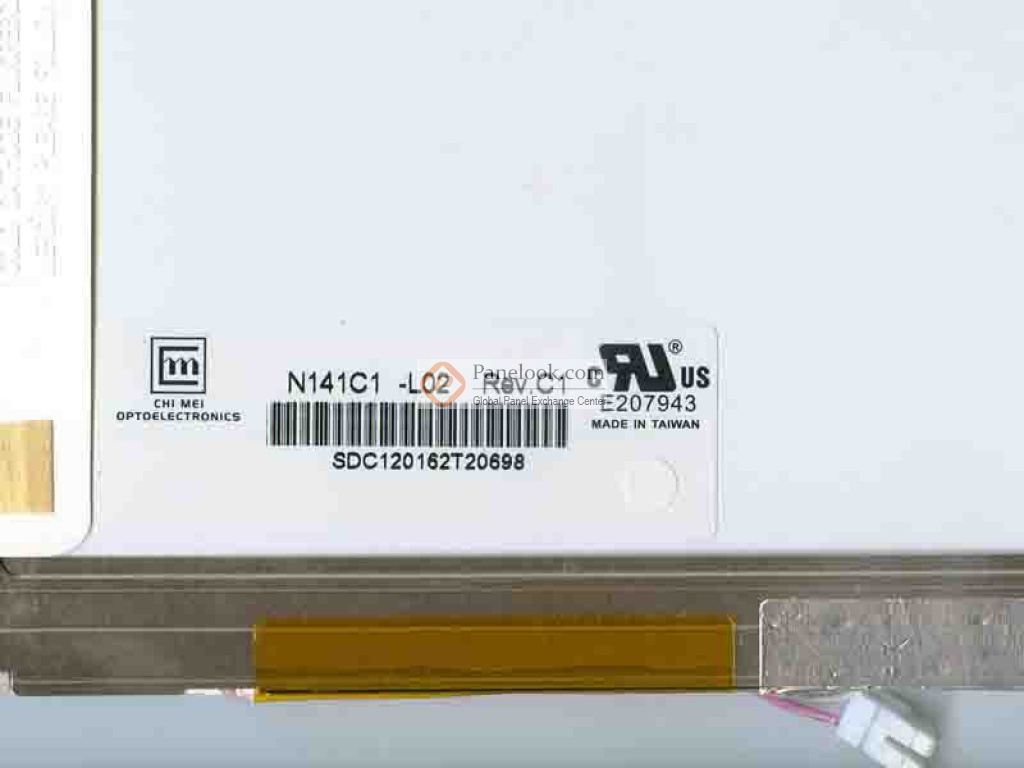

奇美 (CMO) 推出的N141C1-L02 (产品代码: CMO1416)是一款采用a-Si TFT-LCD技术的14.1英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。屏库总结它的典型特征为: 表面镜面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2006年Q1量产，当前生产状态为已停产。目前N141C1-L02在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月02日对此型号首次建立参数，并于2025年05月08日对参数进行了最后更新。根据奇美 (CMO)于2006年1月8日发布的版本号为Ver2.0的产品规格书，N141C1-L02显示分辨率为1440(RGB)×900 (WXGA+)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为303.48×189.675 (宽×高) mm，可视尺寸为306.76×193.0 (宽×高) mm，外观尺寸为319.5(宽)×205.5(高)×5.5(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，反射率 2.0% (Max.)，产品净重395/410g (Typ./Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为15K小时，不含背光驱动。N141C1-L02采用了LVDS (2 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用N141C1-L02液晶模组，屏库®建议您向奇美 (CMO)或其代理商了解关于N141C1-L02的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
