群创液晶模组N140BGK-L33概况-全球液晶屏交易中心-屏库

人气指数：11250 2023-08-08 03:34

群创液晶模组N140BGK-L33主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2013,Q3
开始量产
2013,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
群创 (Innolux)
面板型号
N140BGK-L33

面板尺寸
14.0英寸
面板类型
a-Si TFT-LCD, 液晶模组

像素数量
1366(RGB)×768, WXGA, 16:9
像素布局
RGB垂直条状

显示区域
309.399(H)×173.952(V) mm
外观尺寸
328.32(H)×213.3(V)×4.3(D) mm

面板重量
375g (Max.)
表面处理
Hard coating (7H)

面板亮度
200 cd/m² (Typ.)
对比度
400:1 (Typ.) (TM)

可视角度
45/45/20/45 (Typ.)(CR≥10)
工作模式
TN，常白显示，透射式

视角方向
6 o'clock
反应时间
3/7 (Typ.)(Tr/Td) ms

显示颜色
262K, 45% NTSC
触摸屏
投射电容触摸屏, USB

外观样式
中厚 (PCBA平直, 厚3.4~4.0mm)
光源类型
WLED, 12K小时, 含LED驱动

工作频率
60Hz
面板应用

信号接口
LVDS (1 ch, 6-bit) , 40 pins , 端子

驱屏电压
3.3V (Typ.)

工作环境
工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

群创液晶模组N140BGK-L33规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	N140BGK-L33规格书	Ver3.1	English	2.1 M	42	2013-9-4	最新	付费下载

群创液晶模组N140BGK-L33验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
Notebook Series	VIP会员可看	VIP会员可看	B Grade	Ver1.0A	2014-12-3	IIS下载
ALL Notebook series	VIP会员可看	VIP会员可看	A+ Grade	Ver1.0A	2012-1-3	IIS下载
ALL Notebook series	VIP会员可看	VIP会员可看	A Grade	Ver1.0A	2012-1-3	IIS下载
ALL Notebook series	VIP会员可看	VIP会员可看	A- Grade	Ver1.0A	2011-1-3	IIS下载
N140 Series	VIP会员可看	VIP会员可看	A Grade	Ver1.0A	2010-4-29	IIS下载
N140 Series	VIP会员可看	VIP会员可看	A- Grade	Ver1.0A	2010-4-28	IIS下载

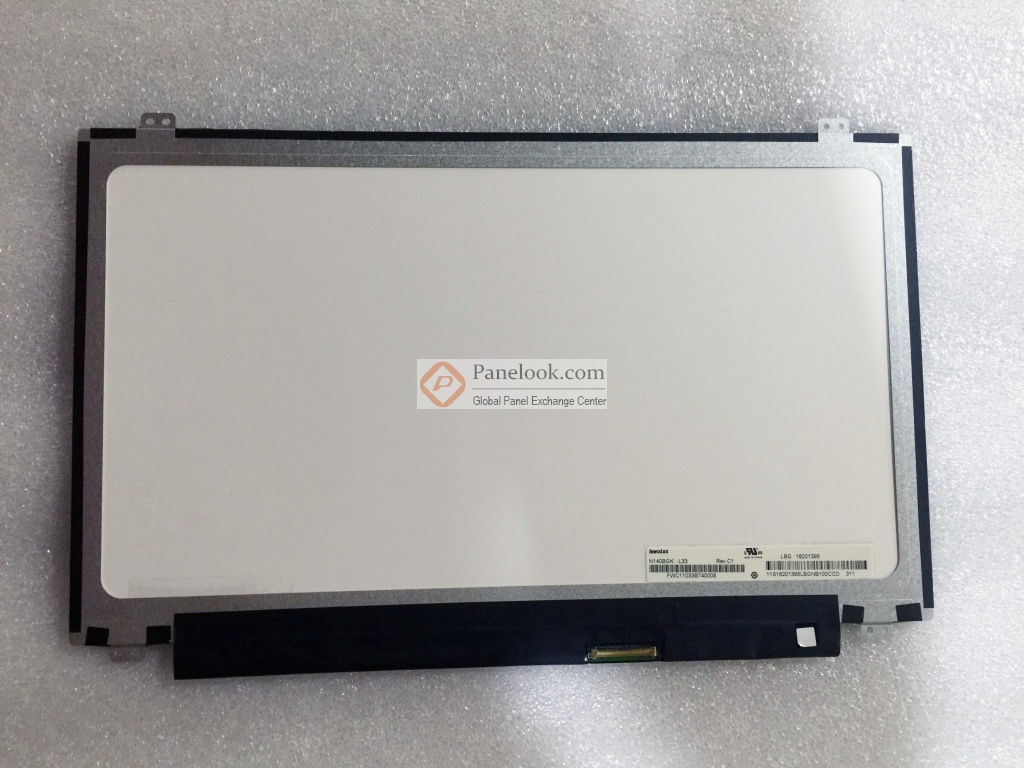

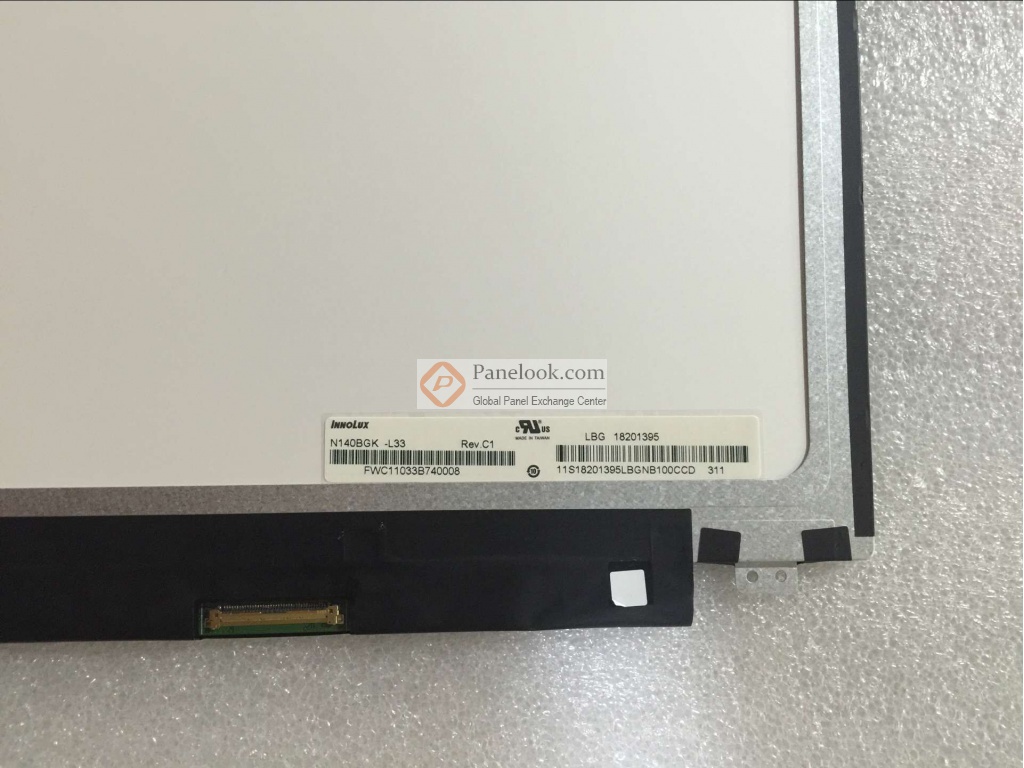

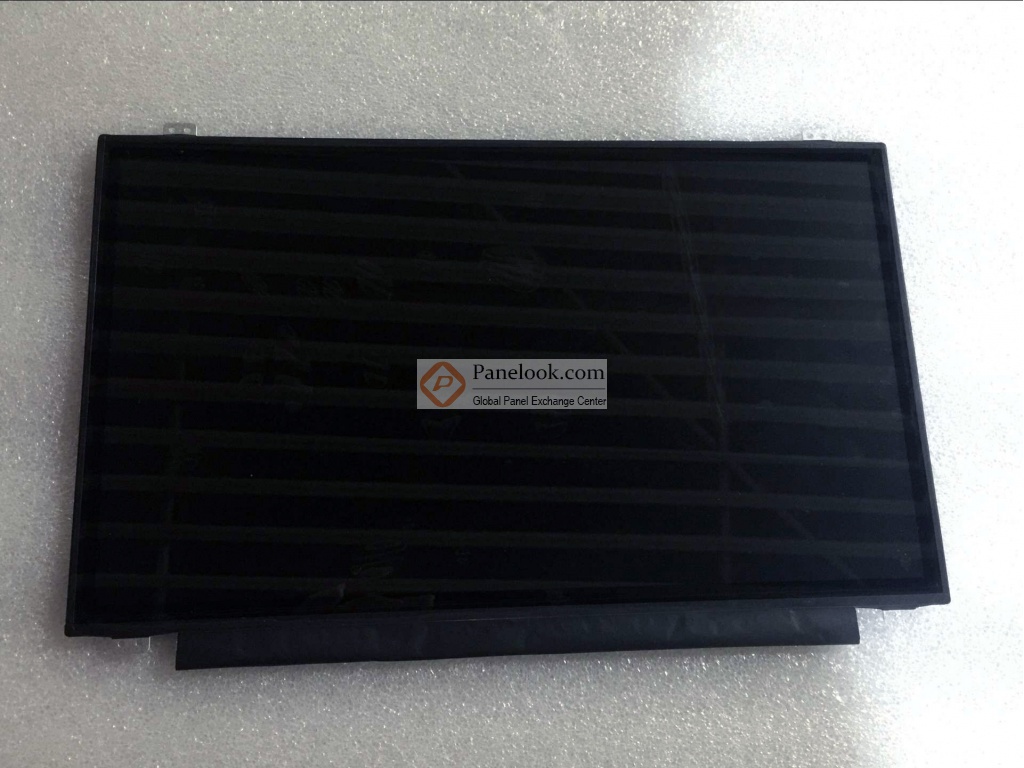

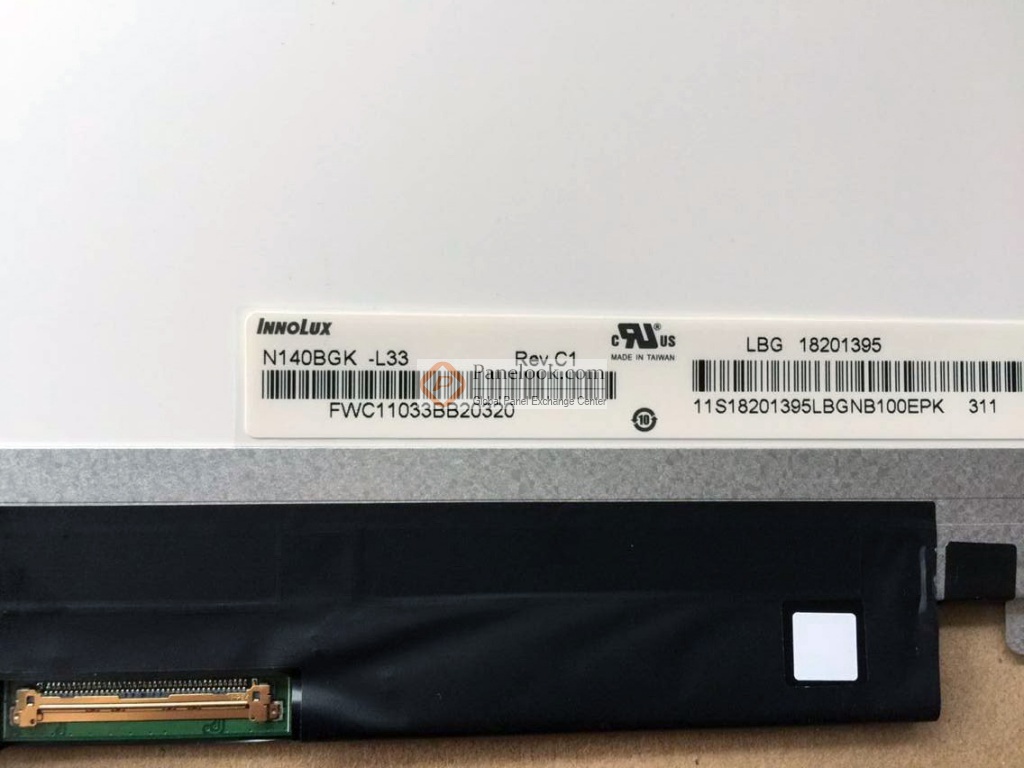

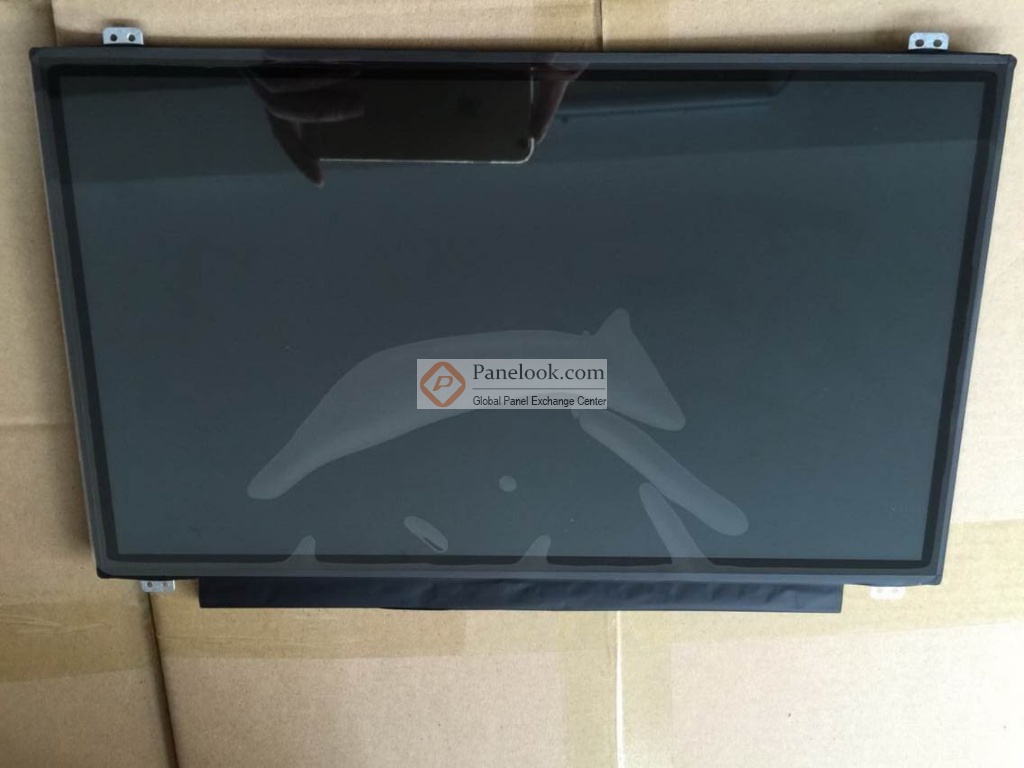

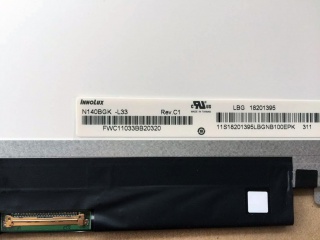

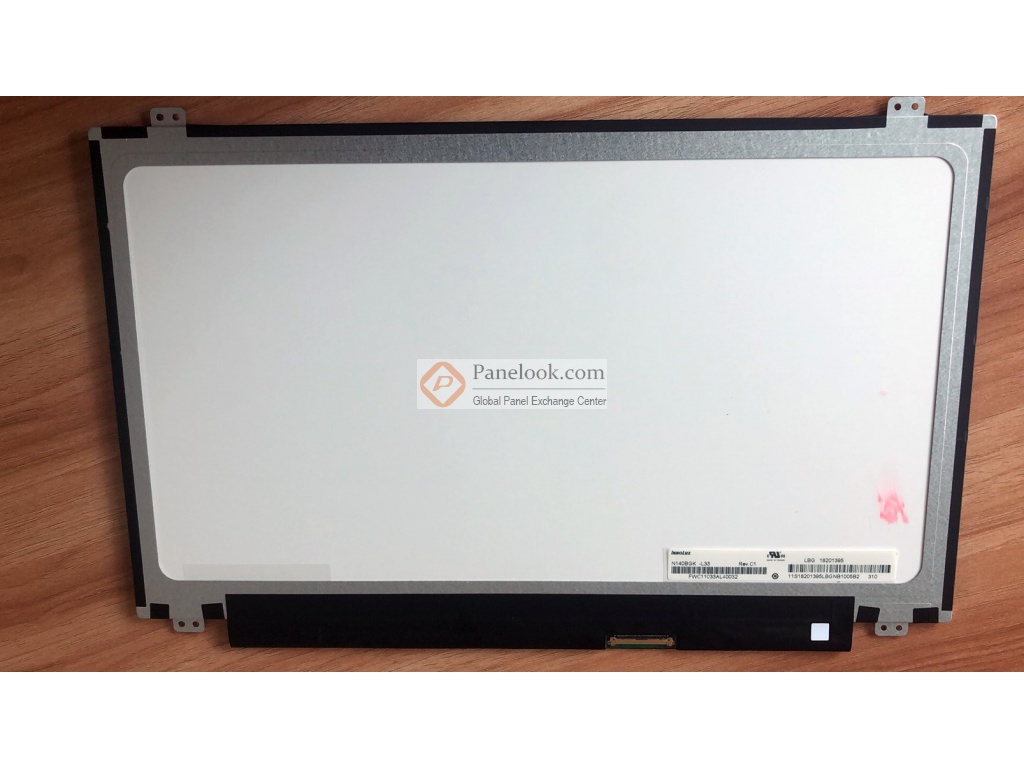

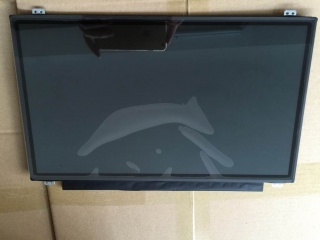

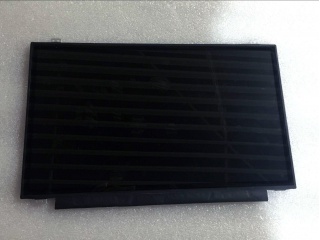

群创液晶模组N140BGK-L33图片

群创液晶模组N140BGK-L33摘要

群创 (Innolux) 推出的N140BGK-L33 (产品代码: CMN14A6)是一款采用a-Si TFT-LCD技术的14.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，投射电容触摸屏。屏库总结它的典型特征为: 带触摸屏，白光LED背光，含LED驱动器，端子倒装， for Lenovo G410s Touch。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2013年Q3量产，当前生产状态为已停产。目前N140BGK-L33在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年12月24日对此型号首次建立参数，并于2023年08月08日对参数进行了最后更新。根据群创 (Innolux)于2013年9月4日发布的版本号为Ver3.1的产品规格书，N140BGK-L33显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.399×173.952 (宽×高) mm，外观尺寸为328.32(宽)×213.3(高)×4.3(厚) mm，表面处理为Hard coating (7H)，产品净重375g (Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。N140BGK-L33采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用N140BGK-L33液晶模组，屏库®建议您向群创 (Innolux)或其代理商了解关于N140BGK-L33的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
