像素布局
RGB垂直条状
显示区域 293.76(H)×165.24(V) mm外观尺寸 305.35(H)×192.82(V)×3.07(D) mm
面板重量 245/260g (Typ./Max.)表面处理 雾面，Hard coating (3H)
面板亮度 350 cd/m² (Typ.)对比度 700:1 (Typ.) (TM)
可视角度 89/89/89/89 (Typ.)(CR≥10)  工作模式 AAS，常黑显示，透射式
视角方向 全视角反应时间 14/11 (Typ.)(Tr/Td) ms
显示颜色 16.7M, 72% NTSC触摸屏 无触摸
-
外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
光源类型 9S6P WLED, 12K小时, 含LED驱动
工作频率 60Hz-
面板应用
- 信号接口
-

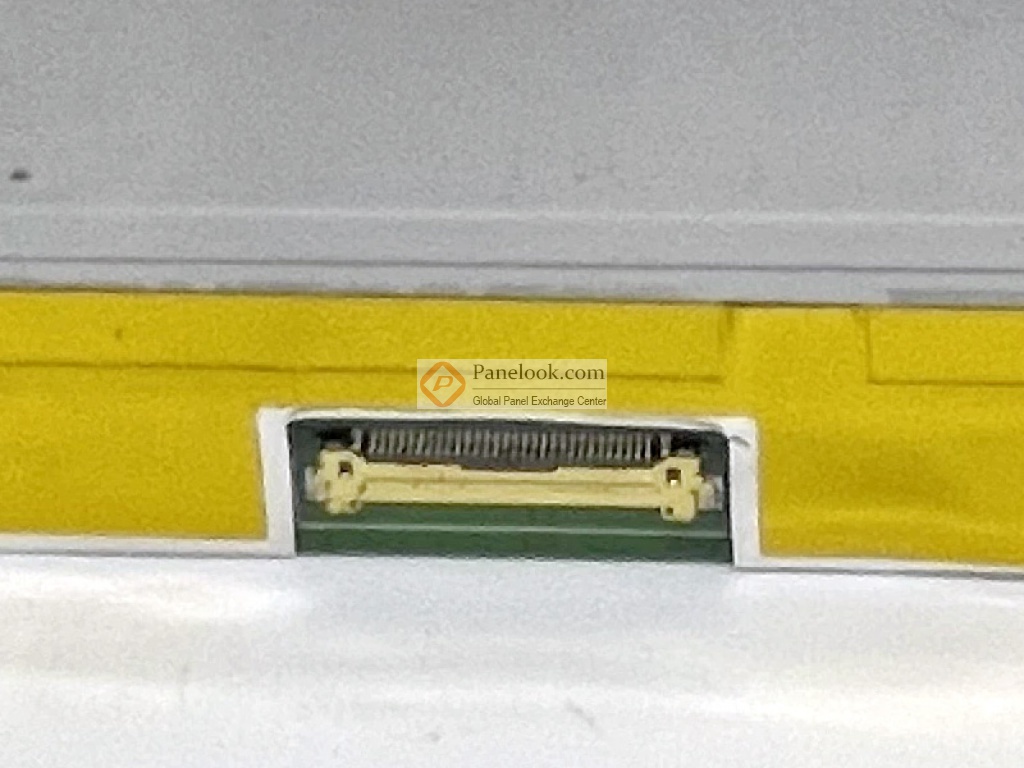

eDP (2 Lanes) , eDP1.2 , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
N133HSE-EA1 长期供应 贸易
 深圳市
奇美液晶模组N133HSE-EA1验货标准(IIS)
奇美液晶模组N133HSE-EA1综述

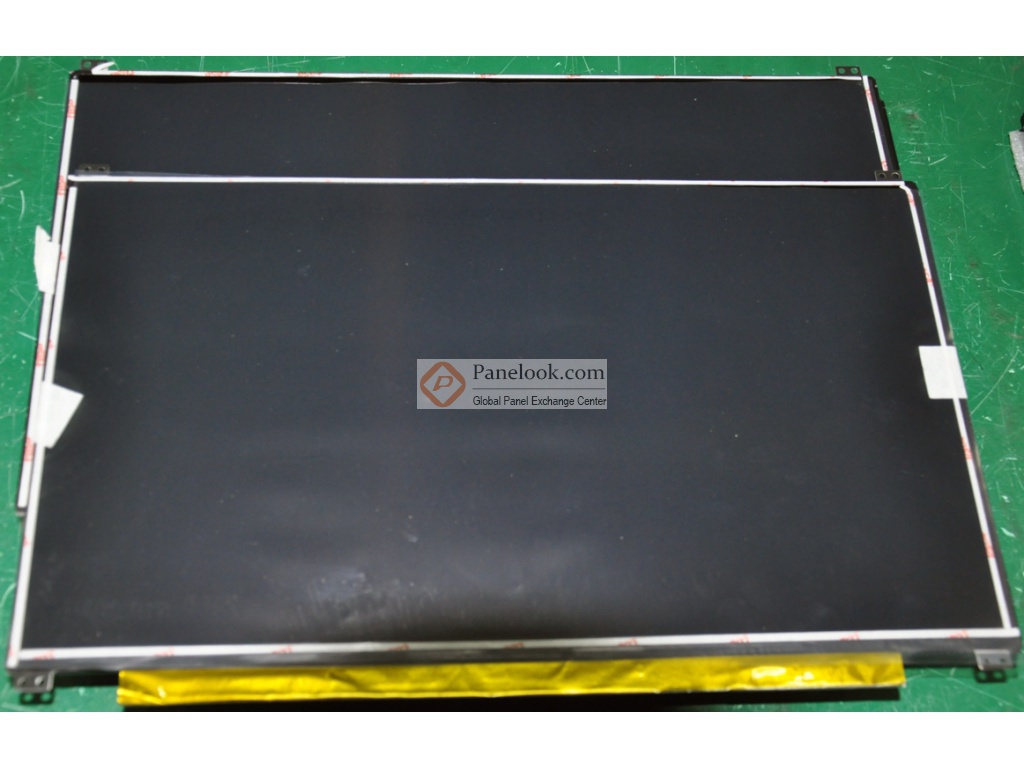

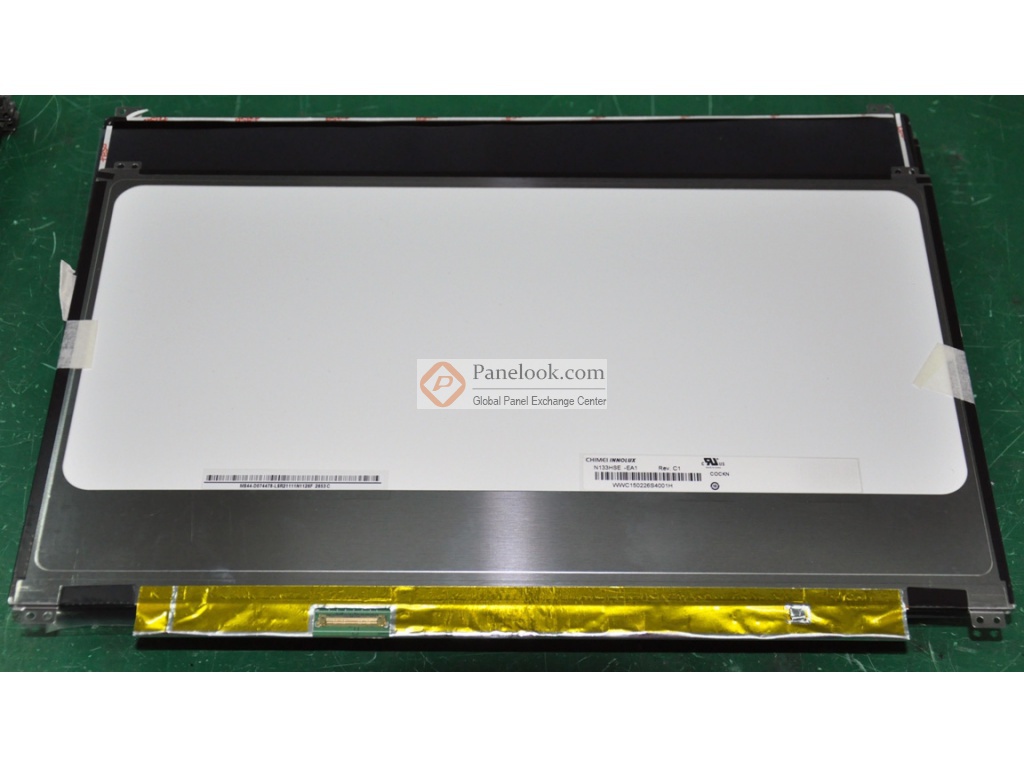

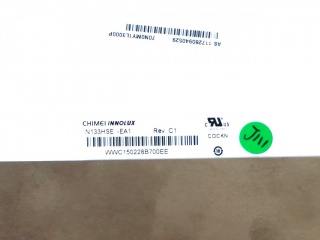

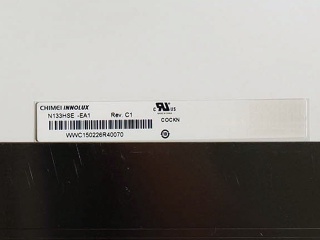

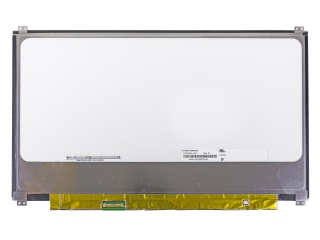

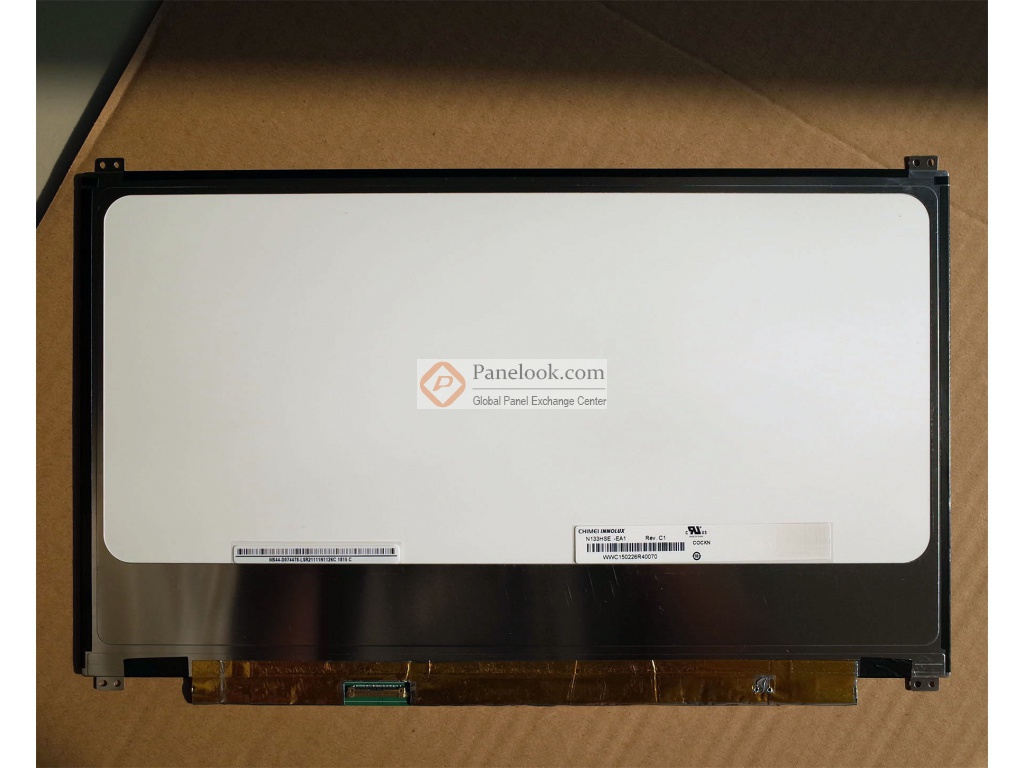

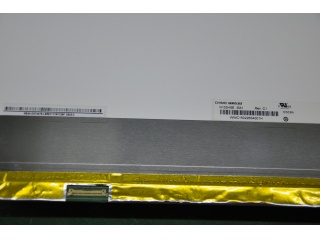

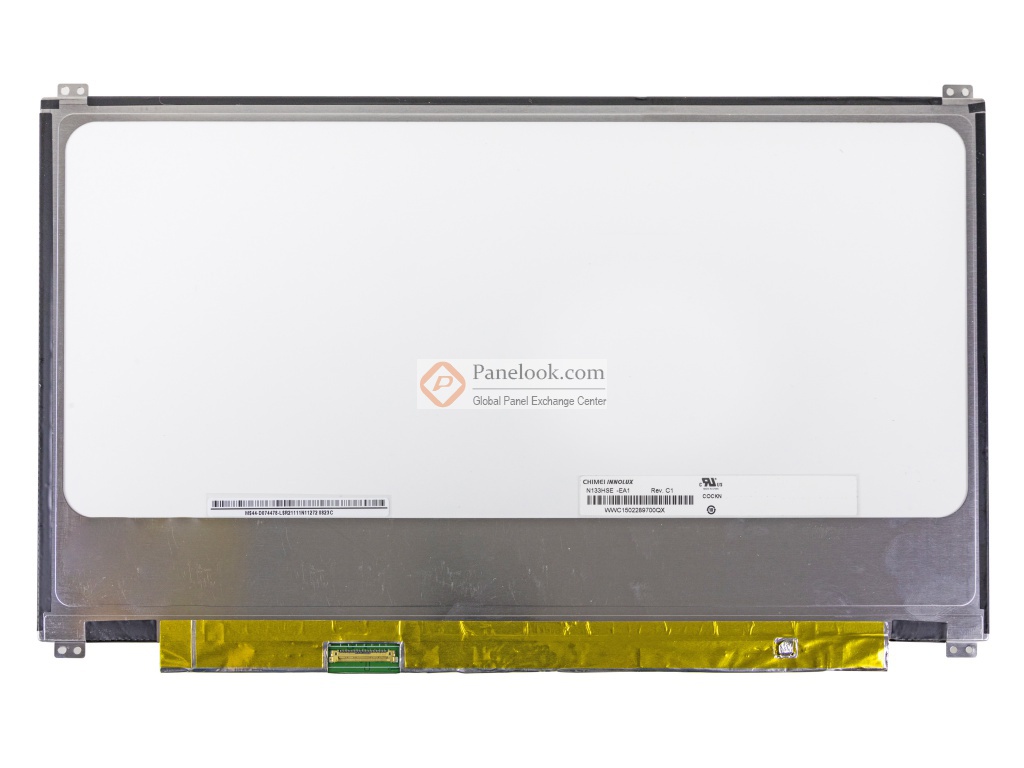

N133HSE-EA1 (产品代码: CMN1343)是奇美 (Chimei Innolux)推出的一款13.3吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2012年Q3量产，当前生产状态为已停产。目前此型号在屏库上有2条现货信息、1家供应商信息，交易氛围清淡。屏库于2013年03月28日对此型号首次建立参数，并于2023年08月17日对参数进行了最后更新。根据奇美 (Chimei Innolux)于2012年6月21日发布的版本号为Ver3.0的产品规格书，N133HSE-EA1显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为293.76(宽)×165.24(高) mm，外观尺寸为305.35(宽)×192.82(高)×3.07(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重245/260g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了9S6P WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。N133HSE-EA1采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于N133HSE-EA1的最新的生产状态信息和技术信息，屏库®建议您咨询奇美 (Chimei Innolux)。
|
