像素布局
RGB垂直条状
显示区域 293.76(H)×165.24(V) mm外观尺寸 300.26(H)×177.47(V)×3(D) mm
面板重量 252/260g (Typ./Max.)表面处理 雾面
面板亮度 250 cd/m² (Typ.)对比度 1000:1 (Typ.) (TM)
可视角度 89/89/89/89 (Typ.)(CR≥10)  工作模式 AAS，常黑显示，透射式
视角方向 全视角反应时间 11/9 (Typ.)(Tr/Td) ms
显示颜色 262K, 45% NTSC触摸屏 On-Cell Touch, I²C
-
外观样式
薄屏 (PCBA弯折, 厚度≤3.0mm)
光源类型 WLED, 15K小时, 含LED驱动
工作频率 60Hz-
面板应用
- 信号接口
-
eDP (2 Lanes) , eDP1.2 , 40 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
N133HCN-E51 长期供应 贸易
 深圳市
N133HCN-E51 长期供应 贸易
深圳市
N133HCN-E51 长期供应 贸易
深圳市
N133HCN-E51 长期供应 贸易
深圳市
N133HCN-E51 长期供应 贸易
深圳市
群创液晶模组N133HCN-E51规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
N133HCN-E51规格书 |
Rev.C2_Ver3.1 |
English |
2.9 M |
53 |
2020-8-26 |
最新 |
|
群创液晶模组N133HCN-E51验货标准(IIS)
群创液晶模组N133HCN-E51综述

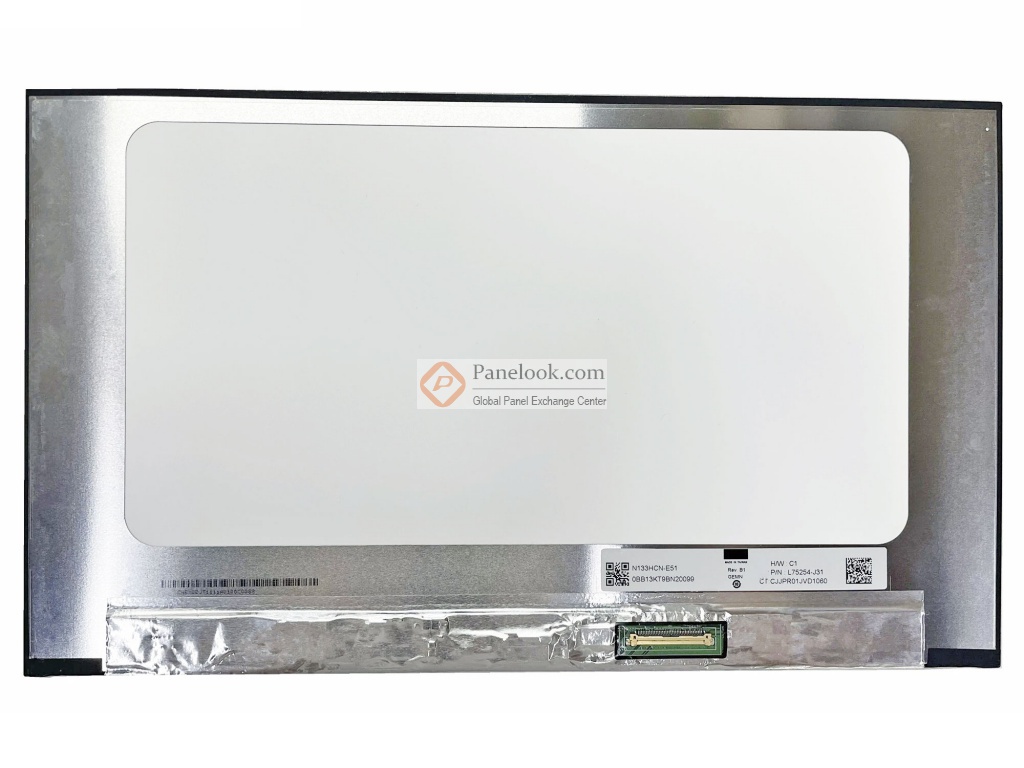

群创 (Innolux) 推出的N133HCN-E51 (产品代码: CMN13BC)是一款采用a-Si TFT-LCD技术的13.3英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，On-Cell Touch。屏库总结它的典型特征为: 带触摸屏，白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2020年Q4量产，当前生产状态为量产中。目前N133HCN-E51在屏库上有3条现货信息、7家供应商信息，交易氛围活跃。屏库于2022年01月23日对此型号首次建立参数，并于2023年08月17日对参数进行了最后更新。根据群创 (Innolux)于2020年8月26日发布的版本号为Rev.C2_Ver3.1的产品规格书，N133HCN-E51显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为293.76×165.24 (宽×高) mm，外观尺寸为300.26(宽)×177.47(高)×3(厚) mm，表面处理为雾面，产品净重252/260g (Typ./Max.)外观样式为薄屏 (PCBA弯折, 厚度≤3.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。N133HCN-E51采用了eDP (2 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用N133HCN-E51液晶模组，屏库®建议您向群创 (Innolux)或其代理商了解关于N133HCN-E51的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
