像素排列
RGB垂直条状
解析度 2560(RGB)×1600, WQXGA, 16:10
面板重量 200/210g (Typ./Max.)表面处理 雾面，Hard coating (3H)
显示亮度 300 cd/m² (Typ.)对比度
1000:1 (Typ.) (透射)
推荐视向 全视角响应时间 11/9 (Typ.)(Tr/Td) ms
可视角度 89/89/89/89 (Typ.)(CR≥10)  显示模式 AAS，常黑显示，透射式
支持颜色 16.7M, 100% sRGB触摸技术 无触摸
外观样式 薄屏 (PCBA平直, 厚度≤3.2mm) 光源类型 WLED, 15K小时, 含LED驱动
刷新率 60Hz应用产品
- 接口类型
-
40 pins eDP (4 Lanes) , eDP1.3 , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
N133GCA-GQ1 长期供应 贸易
 深圳市
N133GCA-GQ1 长期供应 贸易
深圳市
N133GCA-GQ1 长期供应 贸易
深圳市
N133GCA-GQ1 长期供应 贸易
深圳市
N133GCA-GQ1 长期供应 贸易
深圳市
N133GCA-GQ1 长期供应 贸易
深圳市
N133GCA-GQ1 长期供应 生产制造
深圳市
N133GCA-GQ1 长期供应 贸易
深圳市
N133GCA-GQ1 长期供应 贸易
深圳市
群创液晶模组N133GCA-GQ1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
N133GCA-GQ1规格书 |
Rev.C1_Ver2.0 |
English |
3.3 M |
50 |
2020-2-7 |
最新 |
|
群创液晶模组N133GCA-GQ1验货标准(IIS)
群创液晶模组N133GCA-GQ1概况

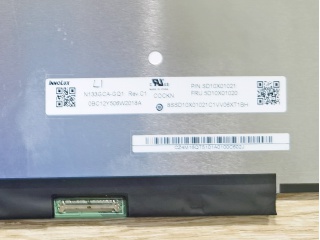

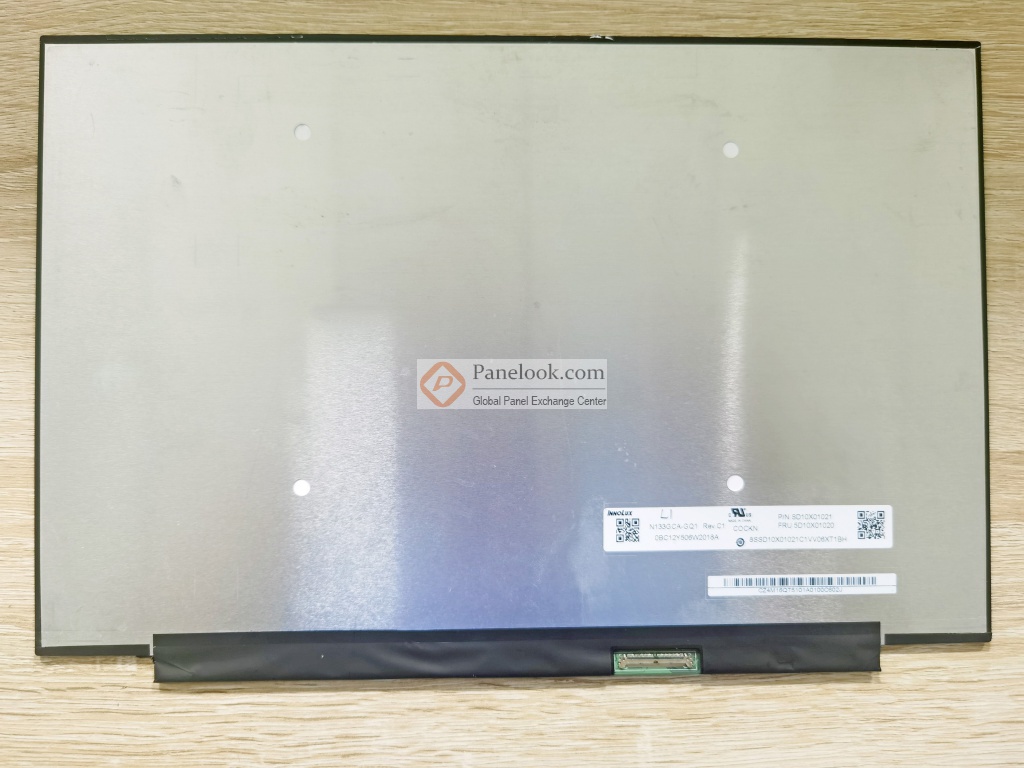

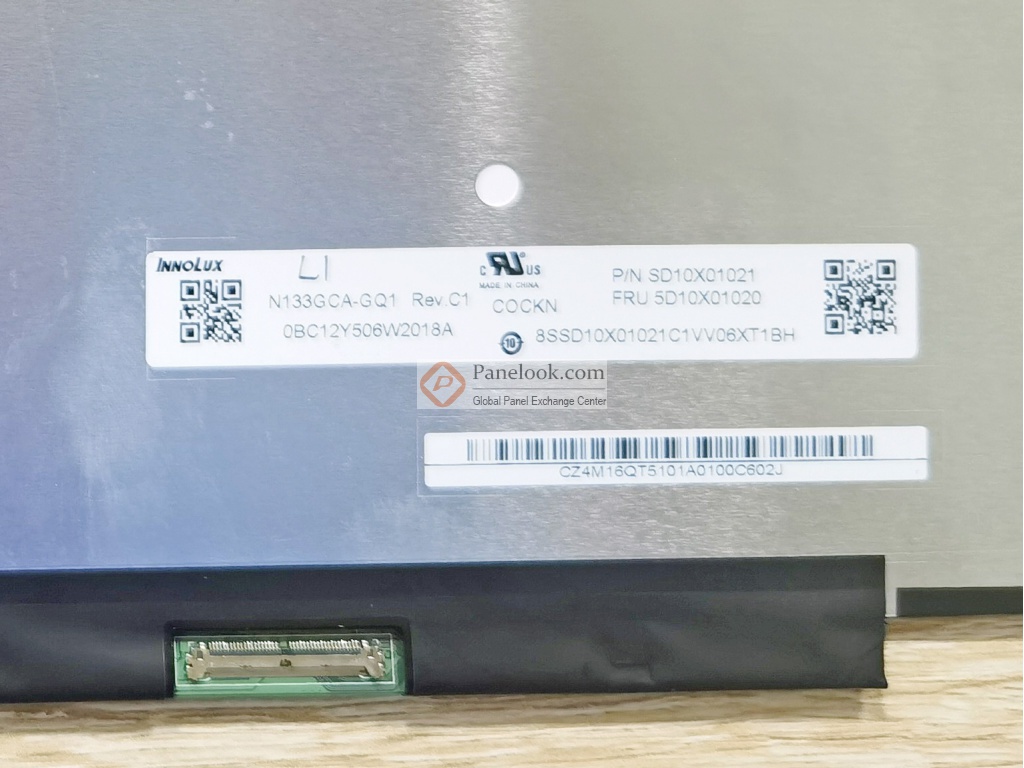

群创 (Innolux) 推出的N133GCA-GQ1 (产品代码: CMN13B0)是一款采用a-Si TFT-LCD技术的13.3英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: sRGB，白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.3, PSR1。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2020年Q3量产，当前生产状态为量产中。目前N133GCA-GQ1在屏库上有10条现货信息、12家供应商信息，交易氛围十分活跃。屏库于2020年11月16日对此型号首次建立参数，并于2025年08月14日对参数进行了最后更新。根据群创 (Innolux)于2020年2月7日发布的版本号为Rev.C1_Ver2.0的产品规格书，N133GCA-GQ1显示分辨率为2560(RGB)×1600 (WQXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为227 PPI。它的显示区域尺寸为286.08×178.8 (宽×高) mm，外观尺寸为291.08(宽)×195.3(高)×2.4(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重200/210g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。N133GCA-GQ1采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用N133GCA-GQ1液晶模组，屏库®建议您向群创 (Innolux)或其代理商了解关于N133GCA-GQ1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
