奇美液晶模组N133B6-L02概况-全球液晶屏交易中心-屏库

人气指数：16923 2023-08-16 01:41

奇美液晶模组N133B6-L02主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2009,Q4
开始量产
2009,Q4
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌	奇美 (CMO)	面板型号	N133B6-L02
面板尺寸	13.3英寸	面板类型	a-Si TFT-LCD, 液晶模组
像素数量	1366(RGB)×768, WXGA, 16:9	像素布局	RGB垂直条状
显示区域	293.42(H)×164.97(V) mm	外观尺寸	307.6(H)×183.1(V)×5.2(D) mm
面板重量	315/330g (Typ./Max.)	表面处理	镜面 (Haze 0%)，Hard coating (3H)
面板亮度	200 cd/m² (Typ.)	对比度	500:1 (Typ.) (TM)
可视角度	45/45/20/45 (Typ.)(CR≥10)	工作模式	TN，常白显示，透射式
视角方向	6 o'clock	反应时间	8/8 (Typ.)(Tr/Td) ms
外观样式	厚屏 (PCBA弯折, 厚度≥5.2mm)	光源类型	8S4P WLED, 15K小时, 含LED驱动
显示颜色	262K, 46% NTSC	触摸屏	无触摸
工作频率	60Hz	面板应用
信号接口	LVDS (1 ch, 6-bit) , 40 pins , 端子
驱屏电压	3.3V (Typ.)
工作环境	工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

奇美液晶模组N133B6-L02规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
N133B6-L02规格书	Ver3.3_Lenovo	English	1005.1 K	33	2010-6-28		付费下载
N133B6-L02规格书	Ver3.2_Toshiba	English	1003.8 K	33	2010-6-28		付费下载
N133B6-L02规格书	Ver3.1_Samsung	English	1 M	33	2010-6-28		付费下载
N133B6-L02规格书	Ver2.0	English	1.1 M	33	2009-12-25	最新	付费下载
N133B6-L02规格书	Ver1.1	English	1.1 M	33	2009-11-6		付费下载

奇美液晶模组N133B6-L02验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
Notebook Series	VIP会员可看	VIP会员可看	A Grade	20100915	2010-9-15	IIS下载
N133 Series	VIP会员可看	VIP会员可看	A- Grade	Ver1.0A	2010-4-28	IIS下载
Notebook Series	VIP会员可看	VIP会员可看	A Grade	Ver1.0A	2008-9-1	IIS下载
Notebook Series	VIP会员可看	VIP会员可看	A- Grade	Ver1.0A	2008-9-1	IIS下载
N133 Series	VIP会员可看	VIP会员可看	A Grade	Ver1.0A	2007-5-31	IIS下载

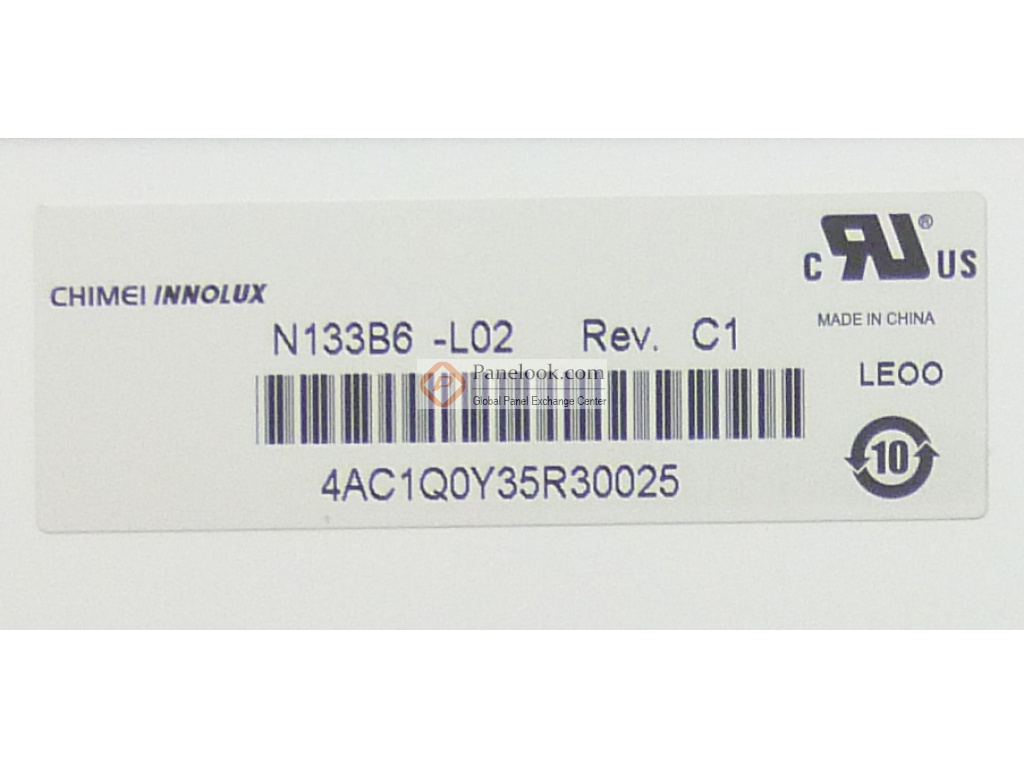

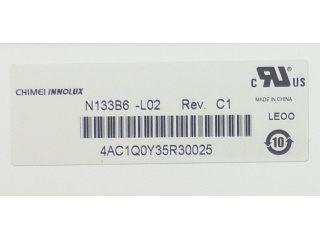

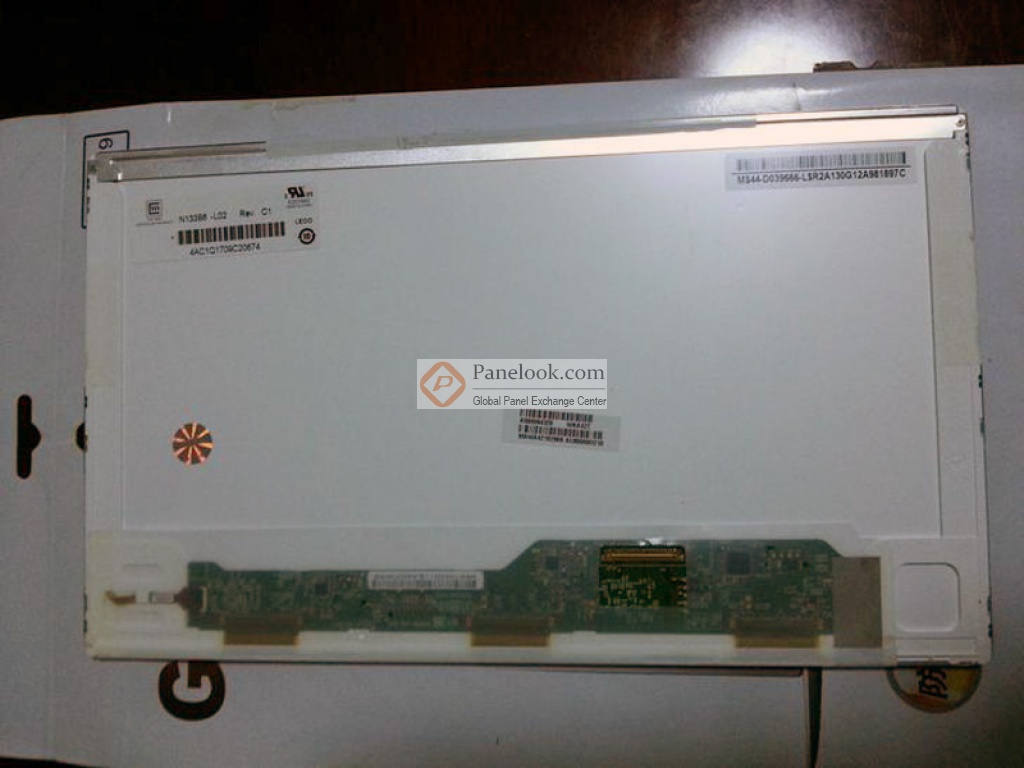

奇美液晶模组N133B6-L02图片

奇美液晶模组N133B6-L02综述

N133B6-L02 (产品代码: CMO1321)是奇美电子股份有限公司 (奇美，CMO) 推出的一款采用a-Si TFT-LCD技术的13.3英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据奇美 (CMO)于2009年12月25日发布的版本号为Ver2.0的产品规格书，N133B6-L02显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为293.42×164.97 (宽×高) mm，可视尺寸为297.47×168.67 (宽×高) mm，外观尺寸为307.6×183.1 (宽×高)×5.2(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重315/330g (Typ./Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了8S4P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。N133B6-L02采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用N133B6-L02液晶模组，屏库®建议您向奇美 (CMO)或其代理商了解关于N133B6-L02的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2009年Q4量产，当前生产状态为已停产。目前N133B6-L02在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年02月06日对此型号首次建立参数，并于2023年08月16日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面镜面， CABC等特征，此型号推荐使用于笔记本。

比较全部

奇美 N133B6系列型号

(共7个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
N133B6-L01	群创	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS
N133B6-L02	群创	13.3"	液晶模组	1366×768	200	500:1	WLED	LVDS
N133B6-L04	群创	13.3"	液晶模组	1366×768	220	500:1	WLED	LVDS
N133B6-L23	群创	13.3"	液晶模组	1366×768	220	500:1	WLED	LVDS
N133B6-L24	群创	13.3"	液晶模组	1366×768	220	500:1	WLED	LVDS
N133B6-L25	群创	13.3"	液晶模组	1366×768	220	500:1	WLED	LVDS
N133B6-L26	群创	13.3"	液晶模组	1366×768	220	500:1	WLED	LVDS
