RGB垂直条状
- 显示区域
- 245.76×184.32 mm (H×V)
- 外观尺寸
- 261×198×5 mm (H×V×D)
- 屏幕重量
- 270/285g (Typ./Max.)
- 表面处理
- 雾面 (Haze 25%)，Hard coating (3H)
- 屏幕亮度
- 195 cd/m² (Typ.)
- 对比度
- 400:1 (Typ.) [透射]
- 最佳视向
- 6 o'clock
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 45/45/20/45 (Typ.)(CR≥10)
- 响应速度
- 5/11 (Typ.)(Tr/Td) ms
- 颜色数量
- 262K, 44% NTSC
- 适用于
-
- 外观样式
- -
- 背光类型
- 1 pcs CCFL, 10K小时, 无驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- LVDS (1 ch, 6-bit) , 端子 , 20 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C
奇美液晶模组N121X5-L03验货标准(IIS)
奇美液晶模组N121X5-L03综述

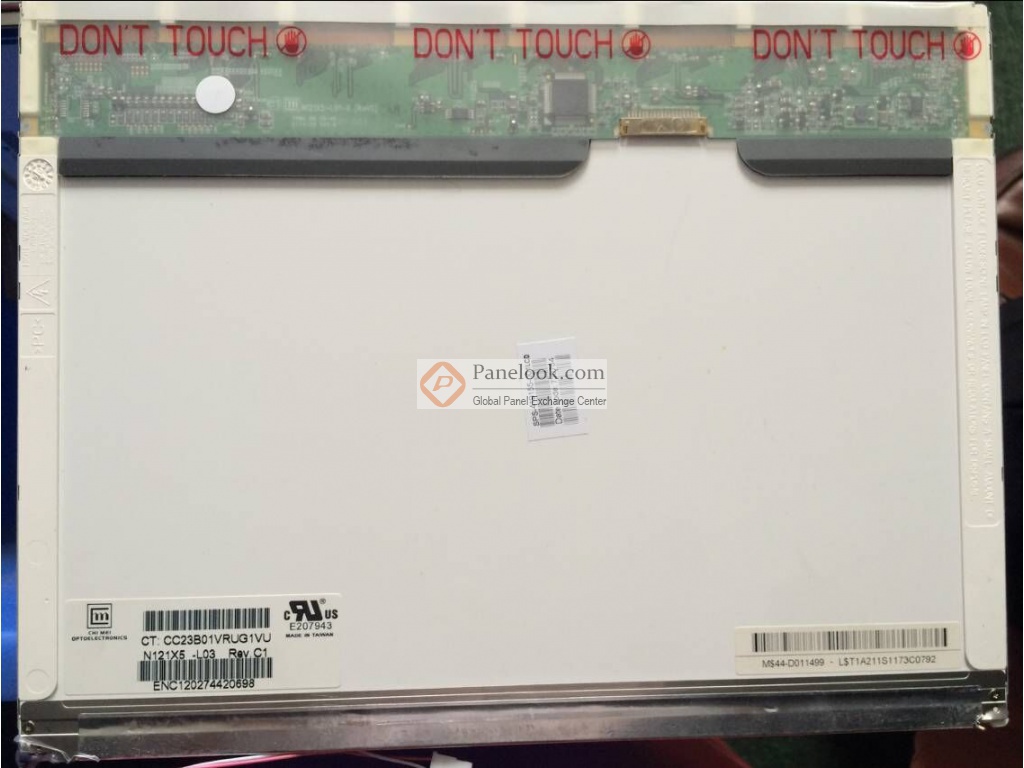

N121X5-L03 (产品代码: APP9C45)是奇美电子股份有限公司 (奇美，CMO) 推出的一款采用a-Si TFT-LCD技术的12.1英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据奇美 (CMO)于2006年7月18日发布的版本号为Ver3.0的产品规格书，N121X5-L03显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为245.76×184.32 (宽×高) mm，可视尺寸为250.5×188.9 (宽×高) mm，外观尺寸为261×198 (宽×高)×5(厚) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重270/285g (Typ./Max.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为10K小时，不含背光驱动。N121X5-L03采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用N121X5-L03液晶模组，屏库®建议您向奇美 (CMO)或其代理商了解关于N121X5-L03的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2004年Q4量产，当前生产状态为已停产。目前N121X5-L03在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月08日对此型号首次建立参数，并于2023年09月13日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它表面雾面等特征，此型号推荐使用于笔记本。
|
