RGB垂直条状
- 显示区域
- 193.92(H)×116.352(V) mm
- 外观尺寸
- 206(H)×133(V)×5.7(D) mm
- 面板重量
- 170/185g (Typ./Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 面板亮度
- 200 cd/m² (Typ.)
- 对比度
- 300:1 (Typ.) (TM)
- 可视角度
- 45/45/20/45 (Typ.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- 6 o'clock
- 反应时间
- 5/11 (Typ.)(Tr/Td) ms
- 显示颜色
- 262K, 48% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 外观样式
-
-
- 光源类型
- 1 pcs CCFL, 12K小时, 无驱动
- 信号接口
-
LVDS (1 ch, 6-bit) , 40 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
奇美液晶模组N089A1-L01验货标准(IIS)
奇美液晶模组N089A1-L01概况

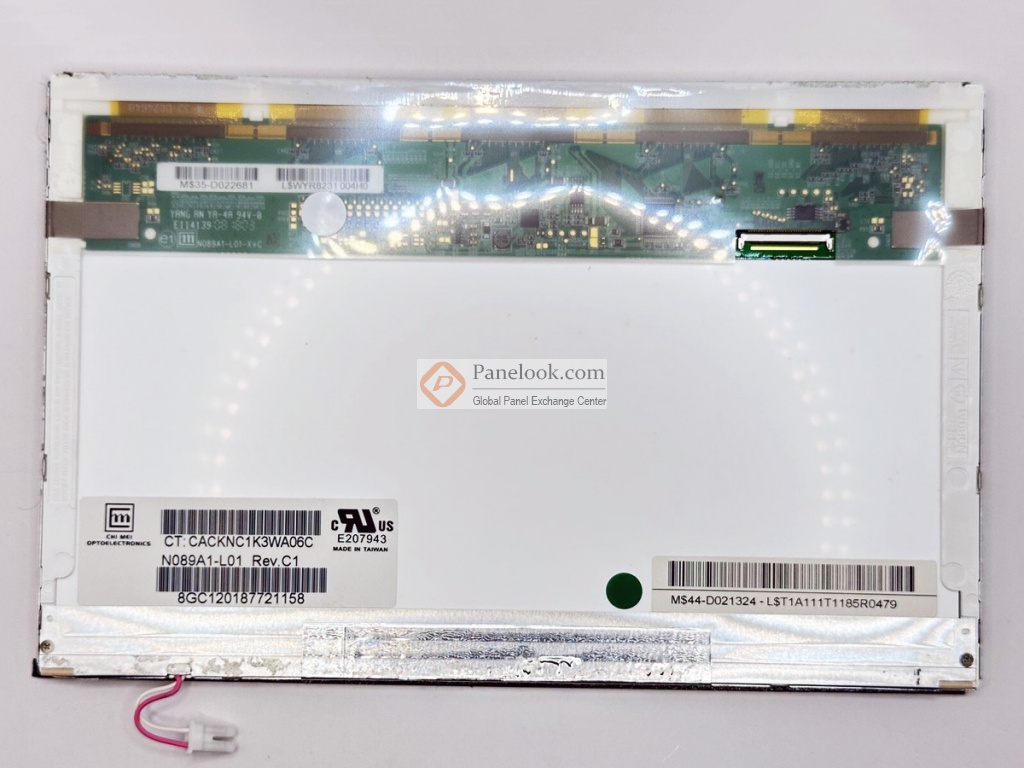

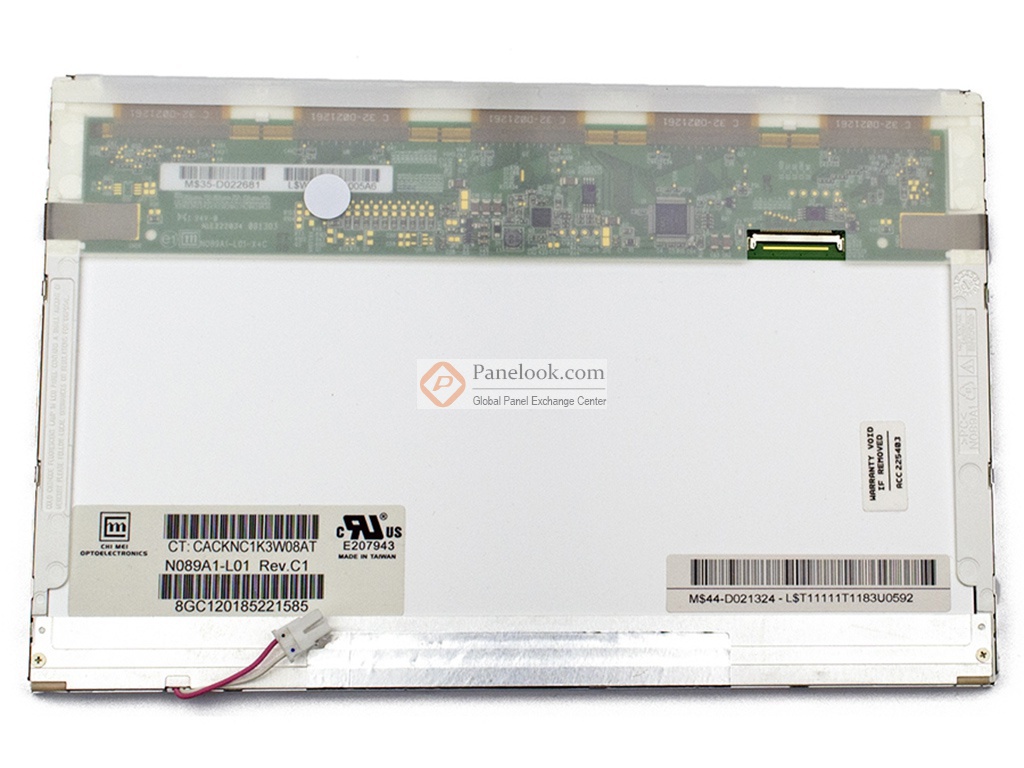

N089A1-L01是奇美 (CMO)推出的一款8.9吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 表面雾面。基于它的特征屏库推荐此型号应用于上网本等产品。根据屏库掌握的情报此产品于2007年Q3量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年05月05日对此型号首次建立参数，并于2025年05月07日对参数进行了最后更新。根据奇美 (CMO)于2008年3月3日发布的版本号为Ver2.0的产品规格书，N089A1-L01显示分辨率为1280(RGB)×768 (WXGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为193.92(宽)×116.352(高) mm，外观尺寸为206(宽)×133(高)×5.7(厚) mm，可视尺寸为196.92(宽)×119.35(高) mm，表面处理为雾面，Hard coating (3H)，产品净重170/185g (Typ./Max.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为12K小时，不含背光驱动。N089A1-L01采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于N089A1-L01的最新的生产状态信息和技术信息，屏库®建议您咨询奇美 (CMO)。
|
