像素布局
RGB垂直条状
显示区域 521.28(H)×293.22(V) mm外观尺寸 544.18(H)×320.5(V)×13.1(D) mm
面板重量 2.06Kgs (Typ.)表面处理 雾面 (Haze 25%)，Hard coating (3H)
面板亮度 300 cd/m² (Typ.)对比度 1000:1 (Typ.) (TM)
可视角度 85/85/80/80 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 -反应时间 1.5/3.5 (Typ.)(Tr/Td) ms
显示颜色 16.7M, 76% NTSC触摸屏 无触摸
-
功率消耗
18.45/22.92W (Typ./Max.)
光源类型 WLED, 30K小时, 无驱动
工作频率 144Hz-
面板应用
- 信号接口
-
LVDS (4 ch, 8-bit) , 92 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共3条现货>>
京东方液晶模组MT236FHM-N10 VIP卖家现货
MT236FHM-N10 长期供应 贸易
 深圳市
MT236FHM-N10 长期供应 贸易
上海市
MT236FHM-N10 长期供应 贸易
广州市
京东方液晶模组MT236FHM-N10规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
MT236FHM-N10规格书 |
Rev.P2 |
English |
1.1 M |
31 |
2018-1-29 |
最新 |
|
京东方液晶模组MT236FHM-N10摘要

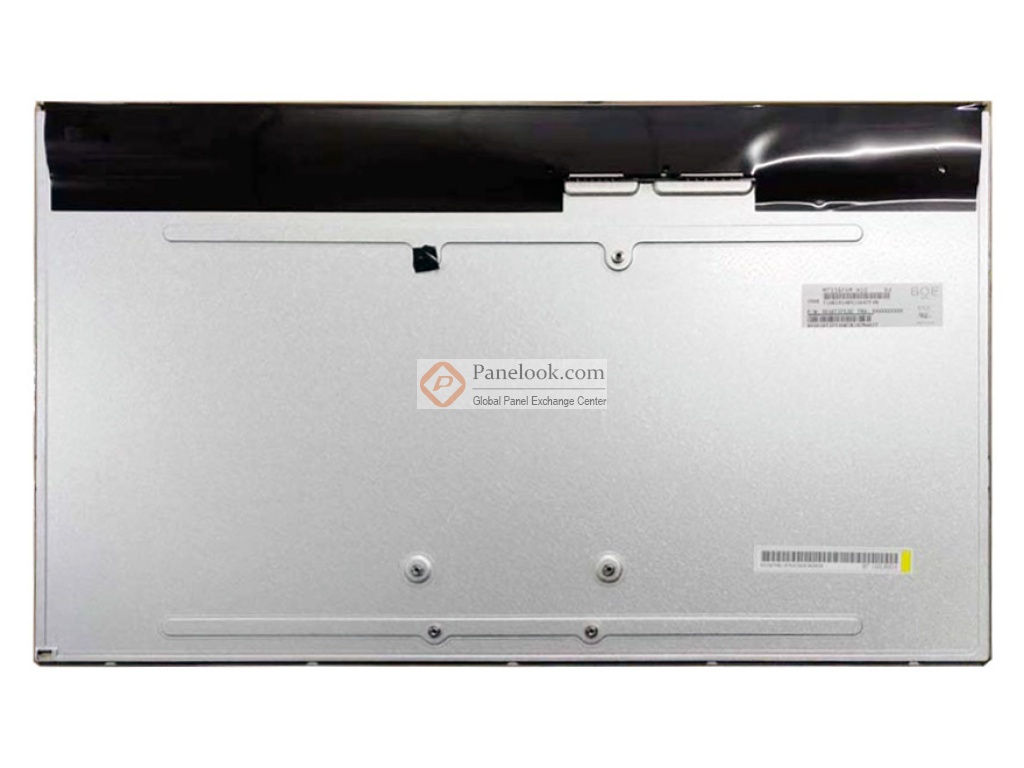

MT236FHM-N10是京东方科技集团股份有限公司 ( 京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的 23.6英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据京东方 (BOE)于2018年1月29日发布的版本号为Rev.P2的产品规格书，MT236FHM-N10显示分辨率为 1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为521.28×293.22 (宽×高) mm，可视尺寸为525.22×297.22 (宽×高) mm，外观尺寸为544.18×320.5 (宽×高)×13.1(厚) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重2.06Kgs (Typ.)。背光方面此产品采用了WLED发光的侧入式光源(底部)，光源的使用寿命为30K小时，不含背光驱动。MT236FHM-N10采用了LVDS (4 ch, 8-bit)信号接口，总共92 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为144Hz。如果开发新产品想采用MT236FHM-N10液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于MT236FHM-N10的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2018年Q2量产，当前生产状态为已停产。目前MT236FHM-N10在屏库上有3条现货信息、4家供应商信息，交易氛围活跃。屏库于2019年04月09日对此型号首次建立参数，并于2025年03月06日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它144Hz，白光LED背光，表面雾面等特征，此型号推荐使用于 电脑显示器， 游戏。
|
