RGB垂直条状
解析度
3200(RGB)×2000, 16:10
- 面板重量
- 350g (Max.)
- 表面处理
- 雾面，Hard coating，反射率 6.5% (Max.)
- 显示亮度
- 600 cd/m² (Typ.), HDR1200
- 对比度
- 1300:1 (Typ.) (透射)
- 推荐视向
- 全视角
- 响应时间
- 5 (Typ.)(G to G), 3 (Typ.)(G to G)(OD) ms
- 可视角度
- 89/89/89/89 (Typ.)(CR≥10)
- 显示模式
- FFS，常黑显示，透射式
- 支持颜色
- 1.07B, 100% DCI-P3, 低蓝光
- 应用产品
-
- 外观样式
- 薄屏 (PCBA弯折, 厚度≤3.0mm)
- 光源类型
- Mini LED, 15K小时, 含LED驱动, 1536分区
- 刷新率
- 165Hz
- 触摸技术
- 无触摸
- 接口类型
-

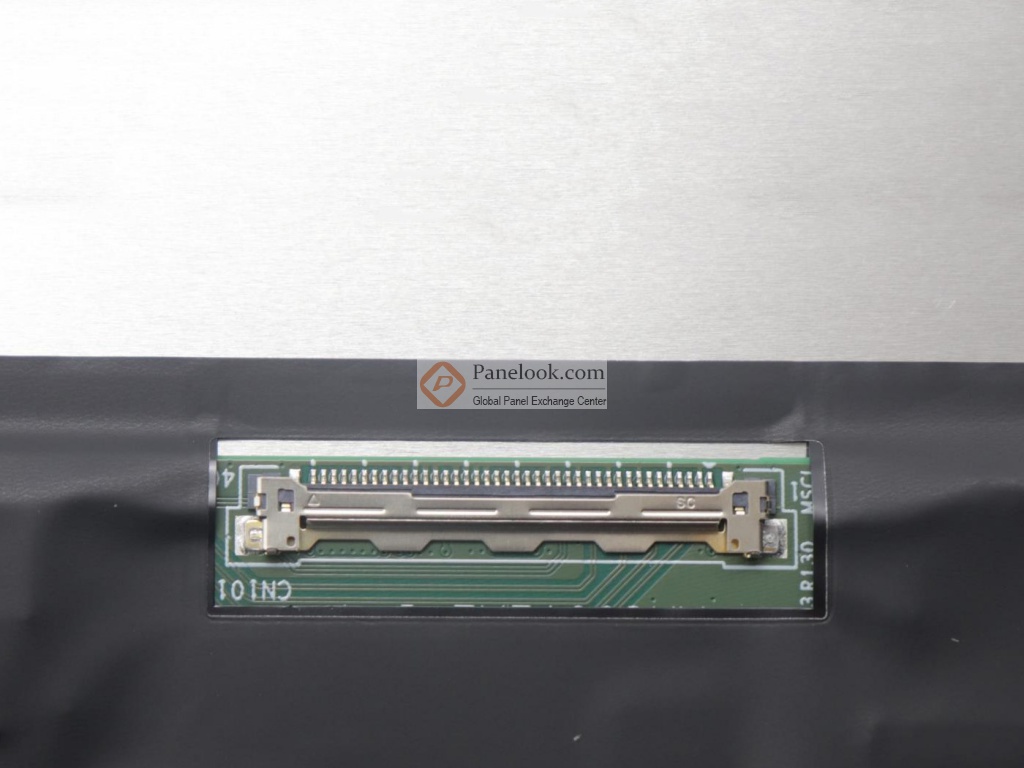

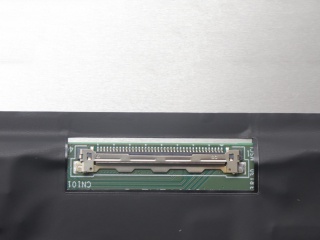

40 pins eDP (4 Lanes) , eDP1.4 , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共2条现货>>
华星光电液晶模组MNG007ZA2-3 VIP卖家现货
MNG007ZA2-3 长期供应 贸易
 深圳市
华星光电液晶模组MNG007ZA2-3规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
MNG007ZA2-3规格书 |
Ver.V01 |
English |
1.7 M |
40 |
2023-8-14 |
最新 |
|
华星光电液晶模组MNG007ZA2-3摘要

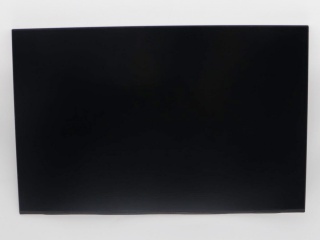

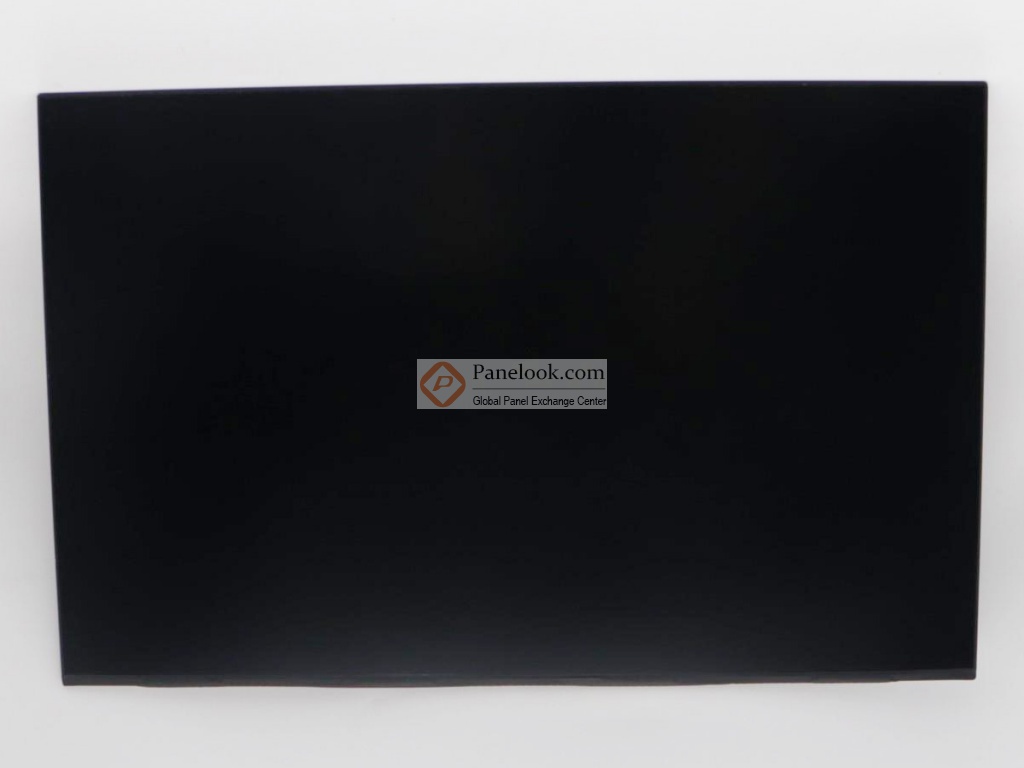

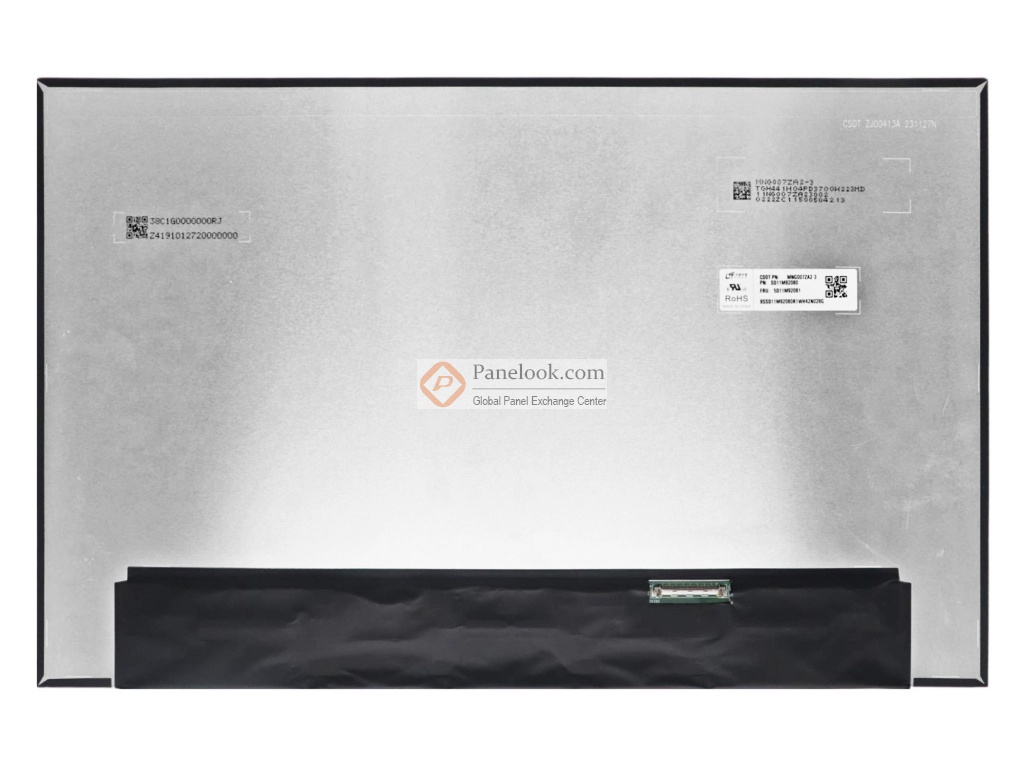

MNG007ZA2-3 (产品代码: CSW163E)是 华星光电 (CSOT)推出的一款 16.0吋LTPS TFT-LCD液晶模组产品，它装配有Mini LED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: DCI-P3，sRGB，165Hz，高亮度，Mini LED背光，含LED驱动器，端子倒装，10位灰阶，表面雾面， eDP1.4, HDR1200, LBL, OD。基于它的特征屏库推荐此型号应用于 笔记本， 游戏等产品。根据屏库掌握的情报此产品于2024年Q1量产，当前生产状态为量产中。目前此型号在屏库上有2条现货信息、1家供应商信息，交易氛围清淡。屏库于2025年11月25日对此型号首次建立参数。根据华星光电 (CSOT)于2023年12月1日发布的版本号为Ver.V01的产品规格书，MNG007ZA2-3显示分辨率为 3200(RGB)×2000，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为235 PPI。它的显示区域尺寸为344.64(宽)×215.4(高) mm，外观尺寸为349.68(宽)×224.42(高)×4.62(厚) mm，表面处理为雾面，Hard coating，反射率 6.5% (Max.)，产品净重350g (Max.)外观样式为薄屏 (PCBA弯折, 厚度≤3.0mm)。背光方面此产品采用了Mini LED发光的直下式光源，光源的使用寿命为15K小时，含LED驱动。MNG007ZA2-3采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为165Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于MNG007ZA2-3的最新的生产状态信息和技术信息，屏库®建议您咨询华星光电 (CSOT)。
|
