像素排列 RGB垂直条状
解析度1920(RGB)×1200, WUXGA, 16:10
- 面板重量307g (Max.)
- 表面处理Hard coating (3H)
- 显示亮度300 cd/m² (Typ.)
- 对比度 1200:1 (Typ.) (透射)
- 推荐视向全视角
- 响应时间20 (Typ.)(Tr+Td) ms
- 可视角度85/85/85/85 (Typ.)(CR≥10)
- 显示模式HFS，常黑显示，透射式
- 支持颜色16.7M, 45% NTSC
- 触摸技术无触摸
- 外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
- 光源类型11S6P WLED, 15K小时, 含LED驱动
- 刷新率60Hz
- 应用产品
- 接口类型
-
30 pins eDP (2 Lanes) , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共2条现货>>
华星光电液晶模组MNE507QS2-1 VIP卖家现货
MNE507QS2-1 长期供应 贸易
 深圳市
华星光电液晶模组MNE507QS2-1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
MNE507QS2-1规格书 |
Ver.V05 |
English |
1.2 M |
30 |
2024-4-1 |
最新 |
|
华星光电液晶模组MNE507QS2-1摘要

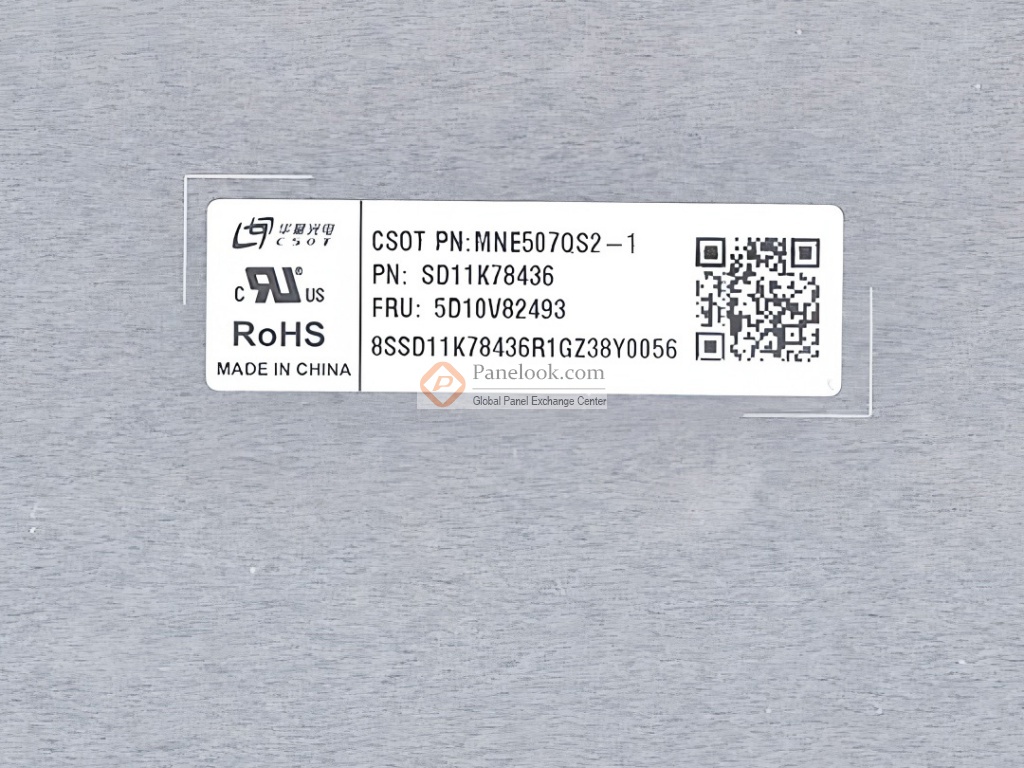

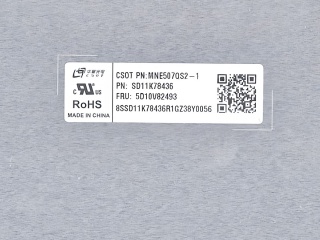

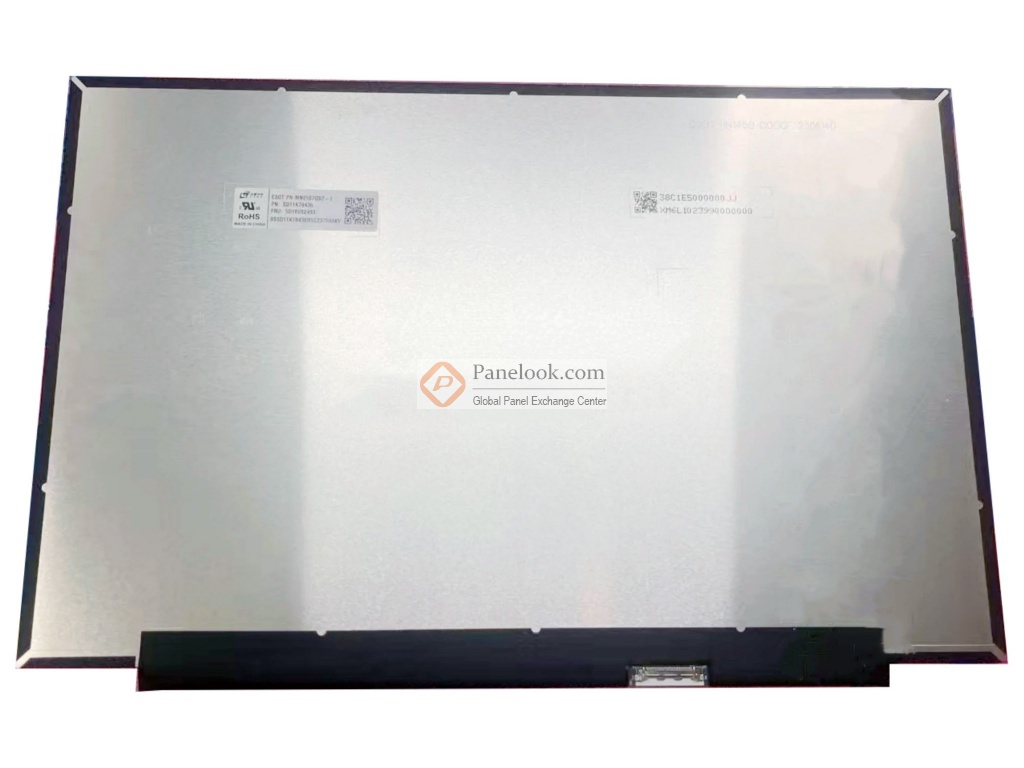

MNE507QS2-1 (产品代码: CSO1430)是深圳市华星光电技术有限公司 ( 华星光电，CSOT) 推出的一款采用a-Si TFT-LCD技术的 14.5英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据华星光电 (CSOT)于2024年4月1日发布的版本号为Ver.V05的产品规格书，MNE507QS2-1显示分辨率为 1920(RGB)×1200 (WUXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为312.192×195.12 (宽×高) mm，外观尺寸为317.192×211.12 (宽×高)×3(厚) mm，表面处理为Hard coating (3H)，产品净重307g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了11S6P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。MNE507QS2-1采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用MNE507QS2-1液晶模组，屏库®建议您向华星光电 (CSOT)或其代理商了解关于MNE507QS2-1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2024年Q3量产，当前生产状态为量产中。目前MNE507QS2-1在屏库上有2条现货信息、1家供应商信息，交易氛围清淡。屏库于2025年07月17日对此型号首次建立参数，并于2025年12月10日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装， eDP1.2, Lenovo PN:SD11K78436, FRU:5D10V82493等特征，此型号推荐使用于 笔记本。
|
