像素布局
RGB垂直条状
显示区域 300.132(H)×200.088(V) mm外观尺寸 304.83(H)×216.338(V)×2.8(D) mm
面板重量 210/220g (Typ./Max.)表面处理 镜面 (Haze 0%)，Hard coating (3H)
面板亮度 430 cd/m² (Typ.)对比度 1500:1 (Typ.) (TM)
可视角度 89/89/89/89 (Typ.)(CR≥10)  工作模式 FFS，常黑显示，透射式
视角方向 全视角反应时间 20 (Typ.)(Tr+Td), 25 (Typ.)(G to G) ms
显示颜色 1.07B, 100% sRGB, 低蓝光触摸屏 无触摸
-
外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
光源类型 11S6P WLED, 无驱动
工作频率 90Hz-
面板应用
- 信号接口
-
eDP (4 Lanes) , eDP1.4 , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共3条现货>>

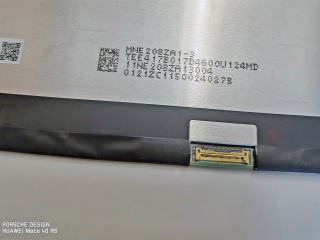

华星光电液晶模组MNE208ZA1-3 VIP卖家现货
MNE208ZA1-3 长期供应 贸易
 深圳市
华星光电液晶模组MNE208ZA1-3规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
MNE208ZA1-3规格书 |
Ver.01 |
English |
1.1 M |
23 |
2021-10-26 |
最新 |
|
华星光电液晶模组MNE208ZA1-3综述
华星光电 (CSOT) 推出的MNE208ZA1-3是一款采用LTPS TFT-LCD技术的14.2英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: sRGB，白光LED背光，端子倒装，10位灰阶，表面镜面， for Huawei MateBook 14s, eDP1.4。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2022年Q1量产，当前生产状态为量产中。目前MNE208ZA1-3在屏库上有3条现货信息、1家供应商信息，交易氛围清淡。屏库于2022年12月26日对此型号首次建立参数，并于2024年01月16日对参数进行了最后更新。根据华星光电 (CSOT)于2021年10月26日发布的版本号为Ver.01的产品规格书，MNE208ZA1-3显示分辨率为2520(RGB)×1680，宽高比为15:10 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为213 PPI。它的显示区域尺寸为300.132×200.088 (宽×高) mm，外观尺寸为304.83(宽)×216.338(高)×2.8(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重210/220g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了11S6P WLED发光的侧入式光源，不含背光驱动。MNE208ZA1-3采用了eDP (4 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为90Hz。如果开发新产品想采用MNE208ZA1-3液晶模组，屏库®建议您向华星光电 (CSOT)或其代理商了解关于MNE208ZA1-3的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
