| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
MND301BA1-2规格书 | Ver.V01 | English | 1.2 M | 28 | 2020-7-17 | 最新 |

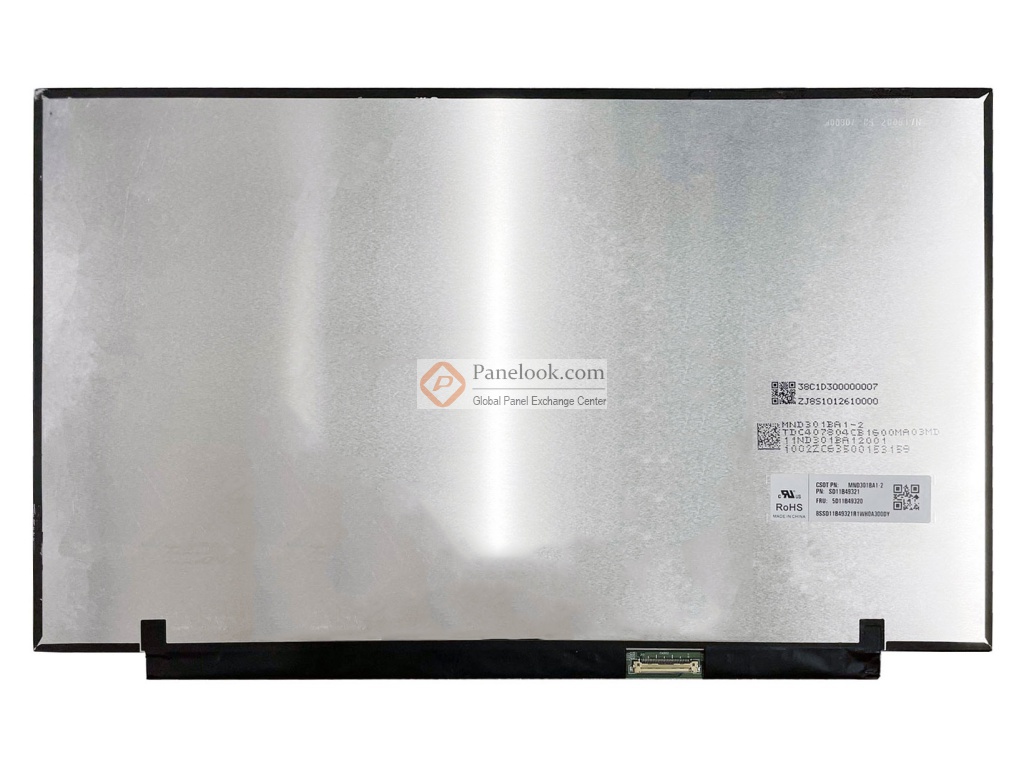

MND301BA1-2是深圳市华星光电技术有限公司 (华星光电，CSOT) 推出的一款采用LTPS TFT-LCD技术的13.3英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据华星光电 (CSOT)于2020年7月17日发布的版本号为Ver.V01的产品规格书，MND301BA1-2显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为293.76×165.24 (宽×高) mm，外观尺寸为300.26×185.69 (宽×高)×2.4(厚) mm，表面处理为雾面，产品净重198/201g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了9S5P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。MND301BA1-2采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3/3.3V (Typ./Max.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用MND301BA1-2液晶模组，屏库®建议您向华星光电 (CSOT)或其代理商了解关于MND301BA1-2的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2020年Q4量产，当前生产状态为量产中。目前MND301BA1-2在屏库上有1条现货信息、1家供应商信息，交易氛围清淡。屏库于2021年07月13日对此型号首次建立参数，并于2023年08月14日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它sRGB，白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2等特征，此型号推荐使用于笔记本。
