像素布局
RGB垂直条状
显示区域 344.16(H)×193.59(V) mm外观尺寸 363.8(H)×215.9(V)×9.8(D) mm
面板重量 1.05/1.09Kgs (Typ./Max.)表面处理 雾面，Hard coating (3H)
面板亮度 450 cd/m² (Typ.)对比度 800:1 (Typ.) (TM)
可视角度 85/85/85/85 (Typ.)(CR≥10)  工作模式 AWV，常黑显示，透射式
视角方向 全视角反应时间 13/12 (Typ.)(Tr/Td) ms
显示颜色 16.2M, 73% NTSC触摸屏 无触摸
-
功率消耗
-
光源类型 WLED, 50K小时, 含LED驱动
工作频率 60Hz-
面板应用
- 信号接口
-
LVDS (2 ch, 8-bit) , 40 pins , 端子
- 工作环境
- 工作温度 -30 ~ 85 °C, 存储温度 -40 ~ 90 °C
共3条现货>>
京瓷液晶模组MCG156FDLAAQNN-AN20 VIP卖家现货
共6个供应商>>
京瓷液晶模组MCG156FDLAAQNN-AN20 VIP供应商
MCG156FDLAAQNN-AN20 长期供应 贸易
 中国香港
MCG156FDLAAQNN-AN20 长期供应 贸易
深圳市
MCG156FDLAAQNN-AN20 长期供应 代理经销
杭州市
MCG156FDLAAQNN-AN20 长期供应 贸易
嘉兴市
MCG156FDLAAQNN-AN20 长期供应 代理经销
上海市
京瓷液晶模组MCG156FDLAAQNN-AN20规格书

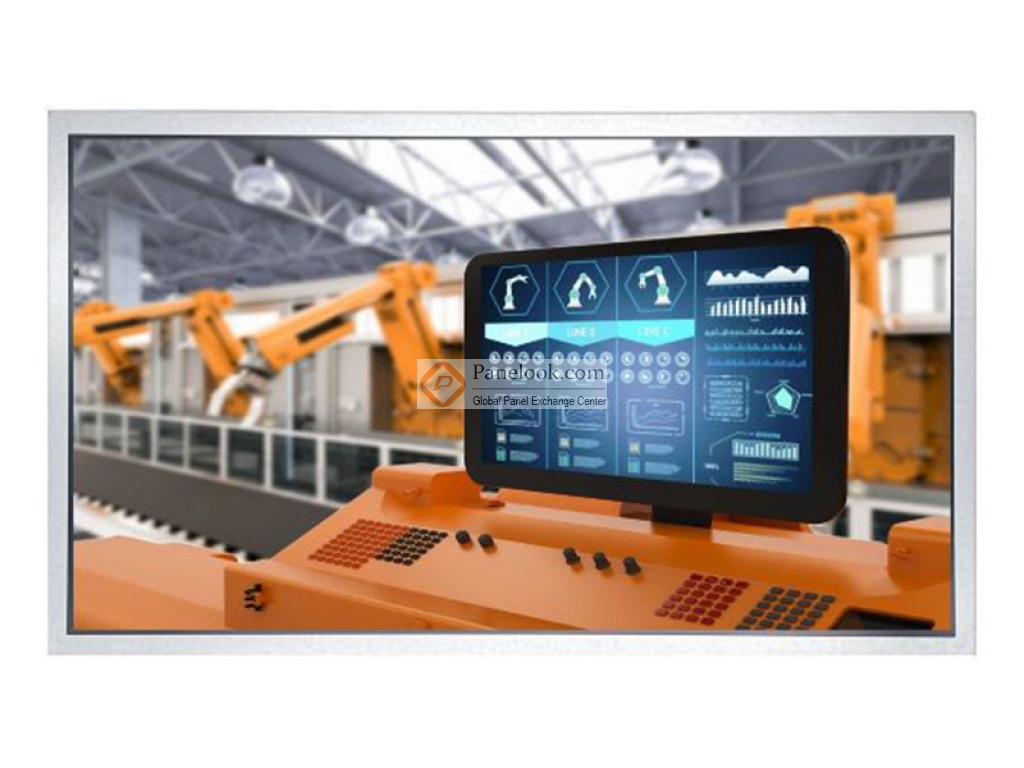

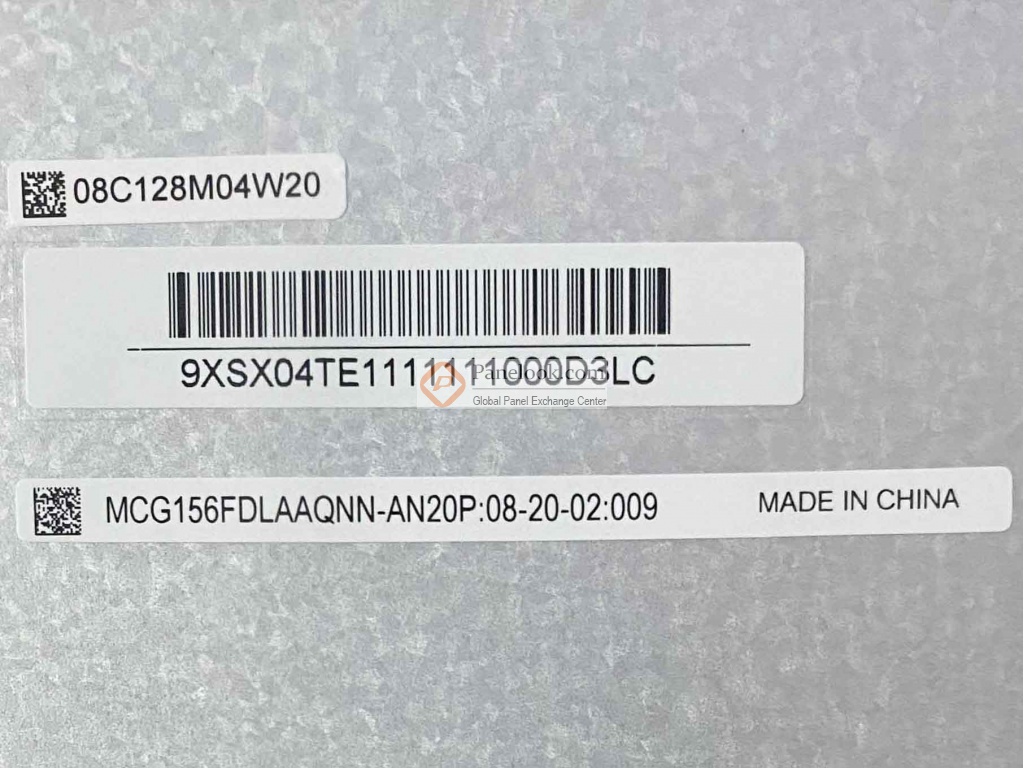

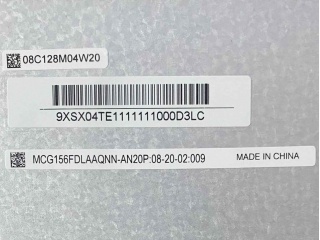

京瓷液晶模组MCG156FDLAAQNN-AN20图片
京瓷液晶模组MCG156FDLAAQNN-AN20综述
MCG156FDLAAQNN-AN20是京瓷 (Kyocera)推出的一款15.6吋LTPS TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 90°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 宽温，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，表面雾面。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2020年Q3量产，当前生产状态为量产中。目前此型号在屏库上有3条现货信息、6家供应商信息，交易氛围活跃。屏库于2020年08月26日对此型号首次建立参数，并于2023年12月22日对参数进行了最后更新。根据京瓷 (Kyocera)于2020年6月29日发布的版本号为20200629的产品规格书，MCG156FDLAAQNN-AN20显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16(宽)×193.59(高) mm，外观尺寸为363.8(宽)×215.9(高)×9.8(厚) mm，可视尺寸为347.06(宽)×196.49(高) mm，表面处理为雾面，Hard coating (3H)，产品净重1.05/1.09Kgs (Typ./Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动。MCG156FDLAAQNN-AN20采用了LVDS (2 ch, 8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于MCG156FDLAAQNN-AN20的最新的生产状态信息和技术信息，屏库®建议您咨询京瓷 (Kyocera)。
|
