像素布局
RGB垂直条状
显示区域 344.16(H)×193.59(V) mm外观尺寸 350.66(H)×214.14(V)×3(D) mm
面板重量 360g (Max.)表面处理 Hard coating (3H)
面板亮度 250 cd/m² (Typ.)对比度 800:1 (Typ.) (TM)
可视角度 85/85/85/85 (Typ.)(CR≥10)  工作模式 HIS，常黑显示，透射式
视角方向 全视角反应时间 20 (Typ.)(Tr+Td) ms
显示颜色 16.7M, 45% NTSC触摸屏 无触摸
-
外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
光源类型 WLED, 15K小时, 含LED驱动, DC调光
工作频率 60Hz-
面板应用
- 信号接口
-
eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
MB156CS01-8 长期供应 贸易
 深圳市
MB156CS01-8 长期供应 贸易
深圳市
MB156CS01-8 长期供应 贸易
深圳市
MB156CS01-8 长期供应 贸易
深圳市
MB156CS01-8 长期供应 贸易
深圳市
MB156CS01-8 长期供应 贸易
深圳市
MB156CS01-8 长期供应 贸易
深圳市
MB156CS01-8 长期供应 贸易
深圳市
MB156CS01-8 长期供应 贸易
深圳市
MB156CS01-8 长期供应 贸易
苏州市
惠科液晶模组MB156CS01-8摘要

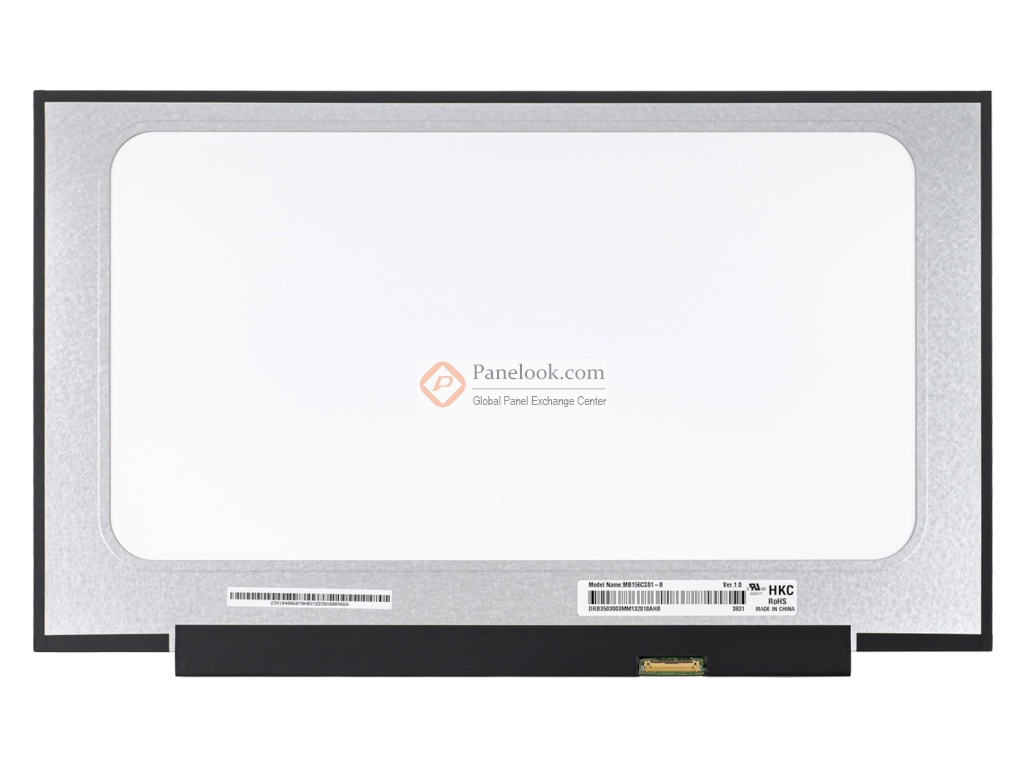

MB156CS01-8 (产品代码: HKC023D)是 惠科 (HKC)推出的一款 15.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装， eDP1.2, LED DC Dimming。基于它的特征屏库推荐此型号应用于 笔记本等产品。根据屏库掌握的情报此产品于2023年Q3量产，当前生产状态为量产中。目前此型号在屏库上有11条现货信息、12家供应商信息，交易氛围十分活跃。屏库于2023年08月08日对此型号首次建立参数，并于2025年04月16日对参数进行了最后更新。根据惠科 (HKC)于2023年12月12日发布的版本号为Ver.06的产品规格书，MB156CS01-8显示分辨率为 1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16(宽)×193.59(高) mm，外观尺寸为350.66(宽)×214.14(高)×3(厚) mm，表面处理为Hard coating (3H)，产品净重360g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。MB156CS01-8采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于MB156CS01-8的最新的生产状态信息和技术信息，屏库®建议您咨询惠科 (HKC)。
|
