| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 奇美 (CMO) |
| 25.5英寸 |
| 1920(RGB)×1200, WUXGA, 16:10 |
| 550.08(H)×343.8(V) mm |
| 3.98/4.08Kgs (Typ./Max.) |
| 300 cd/m² (Typ.) |
85/85/80/80 (Typ.)(CR≥10)  |
| - |
| 16.7M, 72% NTSC |
| 60Hz |
| - |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |

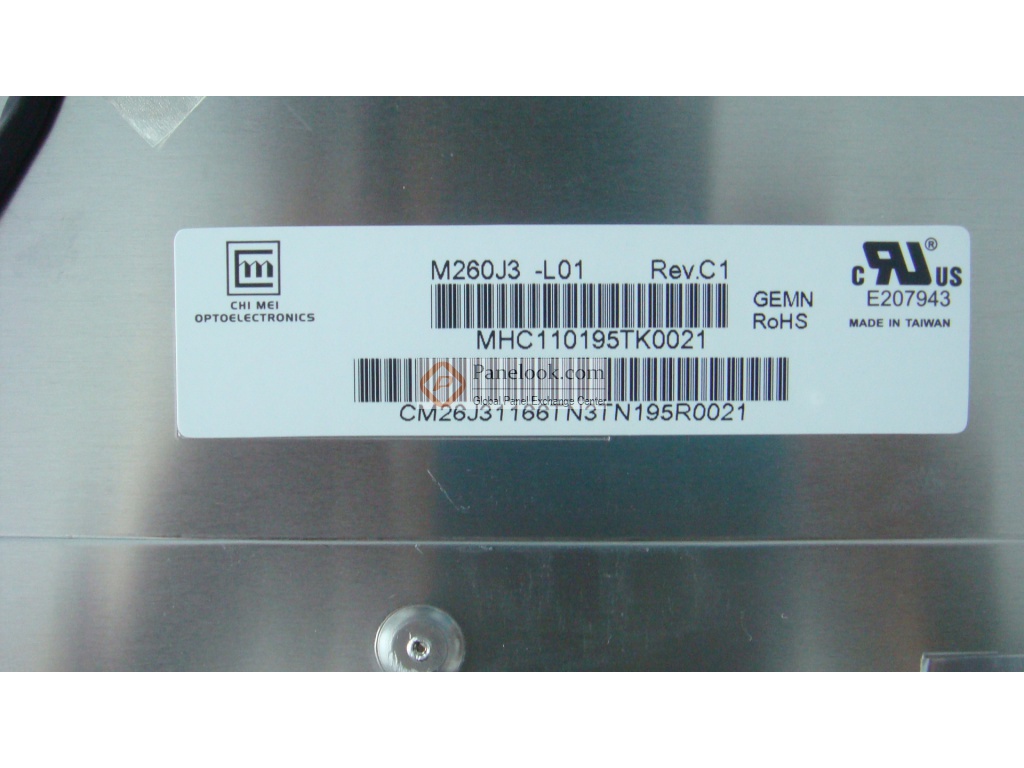

| M260J3-L01 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 578.3(H)×368.85(V)×22.7(D) mm | |
| 雾面 (Haze 25%)，Hard coating (3H) | |
| 1000:1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 1/4 (Typ.)(Tr/Td) ms | |
| |
|
| 无触摸 | |
| 4 pcs CCFL, 50K小时, 无驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |
| LVDS (2 ch, 8-bit) , 30 pins , 端子 |
| 5.0V (Typ.) |
| 工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 60 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
M260J3-L01规格书 | Ver2.1 | English | 897.2 K | 26 | 2009-4-7 | ||
|
|
M260J3-L01规格书 | Ver3.1 | English | 654.6 K | 26 | 2009-2-13 | 最新 | |
|
|
M260J3-L01规格书 | Ver3.0 | English | 499.4 K | 24 | 2008-3-10 | ||
|
|
M260J3-L01规格书 | Ver2.0 | English | 942.4 K | 26 | 2008-1-28 | ||
|
|
M260J3-L01规格书 | Ver0.0 | English | 794.8 K | 25 | 2007-9-16 | ||
|
|
M260J3-L01规格书 | Ver1.1 | English | 951.5 K | 26 | 2007-12-10 | ||
|
|
M260J3-L01规格书 | Ver1.0 | English | 977.1 K | 26 | 2007-11-6 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
M260 Series | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0A | 2007-5-31 | IIS下载 |

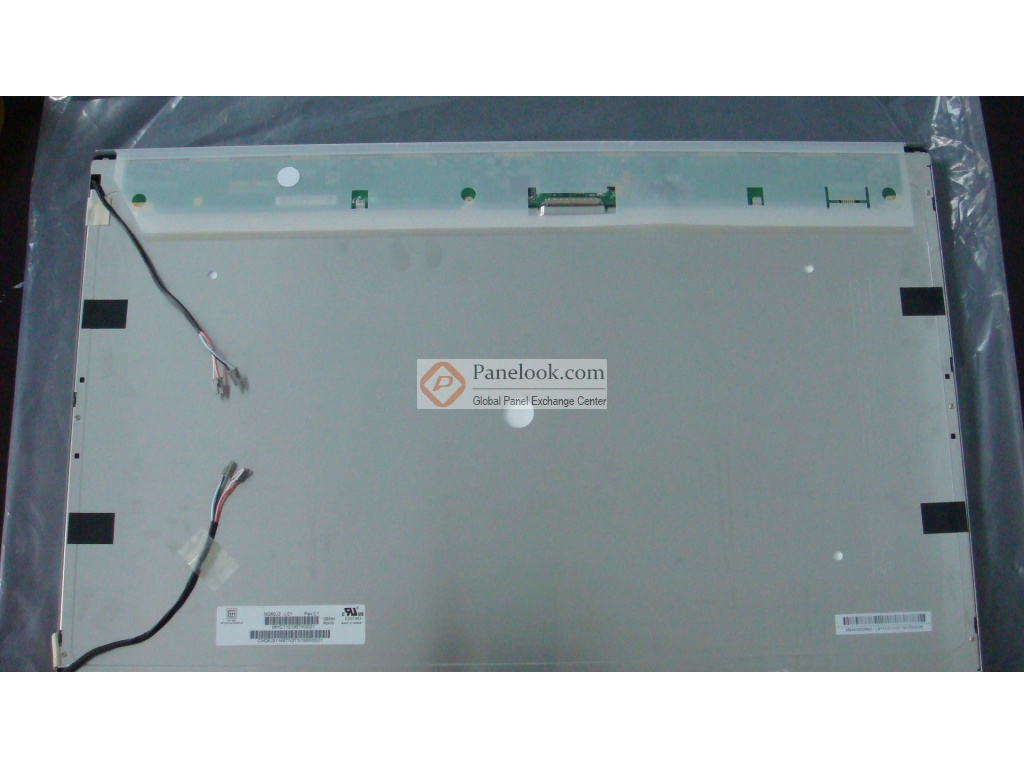

M260J3-L01是奇美 (CMO)推出的一款25.5吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 寿命大于5万小时，表面雾面， High color saturation。基于它的特征屏库推荐此型号应用于电脑显示器等产品。根据屏库掌握的情报此产品于2007年Q4量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年05月05日对此型号首次建立参数，并于2025年05月07日对参数进行了最后更新。根据奇美 (CMO)于2009年2月13日发布的版本号为Ver3.1的产品规格书，M260J3-L01显示分辨率为1920(RGB)×1200 (WUXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为550.08(宽)×343.8(高) mm，外观尺寸为578.3(宽)×368.85(高)×22.7(厚) mm，可视尺寸为554.1(宽)×347.8(高) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重3.98/4.08Kgs (Typ./Max.)。背光方面此产品采用了4 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。M260J3-L01采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于M260J3-L01的最新的生产状态信息和技术信息，屏库®建议您咨询奇美 (CMO)。
