RGB垂直条状
解析度
1920(RGB)×1080, FHD, 16:9
- 面板重量
- 2.27±0.27Kgs
- 表面处理
- 雾面 (Haze 25%)，Hard coating (3H)
- 显示亮度
- 250 cd/m² (Typ.)
- 对比度
- 1000:1 (Typ.) (透射)
- 推荐视向
- 全视角
- 响应时间
- 8/7 (Typ.)(Tr/Td) ms
- 可视角度
- 89/89/89/89 (Typ.)(CR≥10)
- 显示模式
- AAS，常黑显示，透射式
- 支持颜色
- 16.7M, 72% NTSC
- 应用产品
-
- 功率消耗
- 17.17W (Max.)
- 光源类型
- WLED, 30K小时, 无驱动
- 刷新率
- 75Hz
- 触摸技术
- 无触摸
- 接口类型
-
30 pins LVDS (2 ch, 8-bit) , 端子
- 电压供应
- 5.0V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
M238HCJ-L31 长期供应 贸易
 上海市
M238HCJ-L31 长期供应 贸易
深圳市
M238HCJ-L31 长期供应 贸易
深圳市
M238HCJ-L31 长期供应 贸易
深圳市
M238HCJ-L31 长期供应 贸易
深圳市
M238HCJ-L31 长期供应 贸易
厦门市
M238HCJ-L31 长期供应 贸易
厦门市
M238HCJ-L31 长期供应 贸易
上海市
M238HCJ-L31 长期供应 贸易
北京市
群创液晶模组M238HCJ-L31规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
M238HCJ-L31规格书 |
Rev.C1_Ver3.1 |
English |
1.3 M |
32 |
2016-8-30 |
最新 |
|
|
M238HCJ-L31规格书 |
Rev.C1_Ver3.0 |
English |
1.3 M |
32 |
2016-6-29 |
|
|
群创液晶模组M238HCJ-L31验货标准(IIS)
群创液晶模组M238HCJ-L31摘要

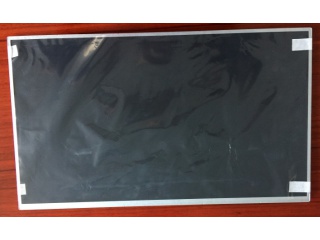

M238HCJ-L31是 群创 (Innolux)推出的一款 23.8吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，端子倒装，表面雾面， Energy Star 6.0 Compliance, Reverse。基于它的特征屏库推荐此型号应用于 电脑显示器， 工业等产品。根据屏库掌握的情报此产品于2016年Q2量产，于2022年Q1停产，当前生产状态为已停产。目前此型号在屏库上有3条现货信息、10家供应商信息，交易氛围十分活跃。屏库于2017年01月05日对此型号首次建立参数，并于2025年07月31日对参数进行了最后更新。根据群创 (Innolux)于2016年8月30日发布的版本号为Ver3.1的产品规格书，M238HCJ-L31显示分辨率为 1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为527.04(宽)×296.46(高) mm，外观尺寸为543(宽)×317.4(高)×11.6(厚) mm，可视尺寸为530.2(宽)×299.6(高) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重2.27±0.27Kgs。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。M238HCJ-L31采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于M238HCJ-L31的最新的生产状态信息和技术信息，屏库®建议您咨询群创 (Innolux)。
|
