像素布局 RGB垂直条状
- 显示区域509.184(H)×286.416(V) mm
- 外观尺寸533.2(H)×312(V)×11.3(D) mm
- 面板重量2.20/2.30Kgs (Typ./Max.)
- 表面处理雾面，Hard coating (3H)
- 面板亮度250 cd/m² (Typ.)
- 对比度 1000:1 (Typ.) (TM)
- 可视角度85/85/80/80 (Typ.)(CR≥10)
- 工作模式TN，常白显示，透射式
- 视角方向6 o'clock
- 反应时间1.5/3.5 (Typ.)(Tr/Td) ms
- 显示颜色16.7M, 72% NTSC
- 触摸屏无触摸
- 功率消耗
19.53W (Max.)
- 光源类型WLED, 50K小时, 无驱动
- 工作频率75Hz
-
面板应用
- 信号接口
-
LVDS (2 ch, 8-bit) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
奇美液晶模组M230HGE-L20验货标准(IIS)
奇美液晶模组M230HGE-L20概况

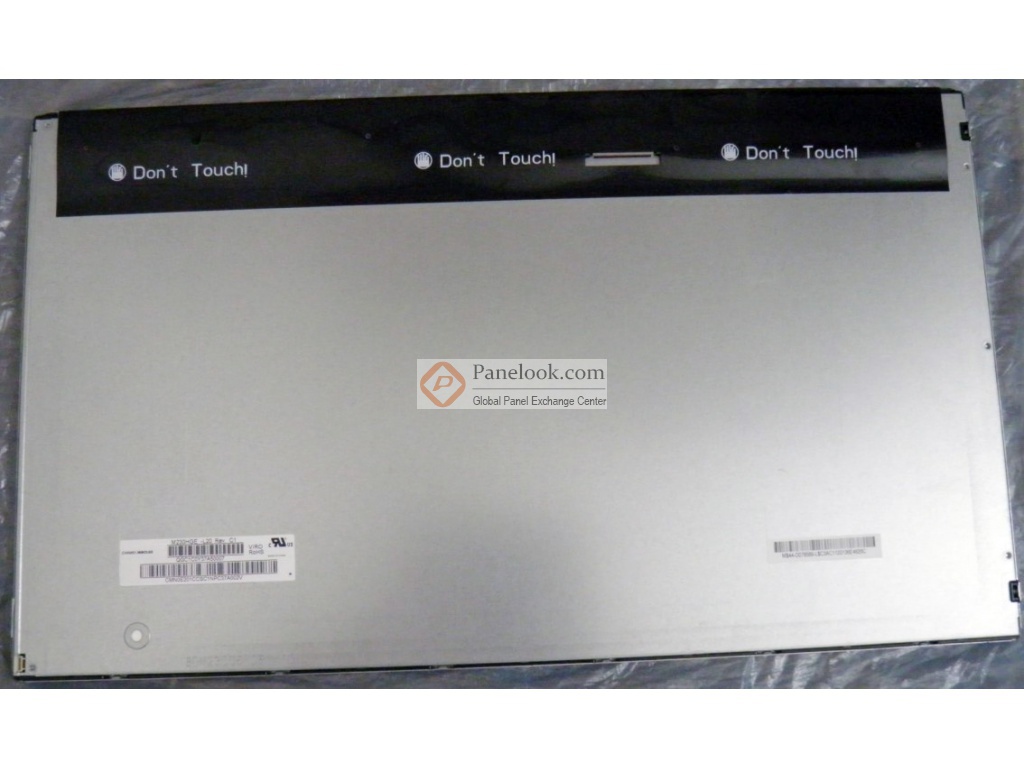

M230HGE-L20是奇美 (Chimei Innolux)推出的一款23.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，寿命大于5万小时，端子正装，表面雾面， TCO 5.2 compliance。基于它的特征屏库推荐此型号应用于电脑显示器等产品。根据屏库掌握的情报此产品于2012年Q1量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月15日对此型号首次建立参数，并于2025年10月27日对参数进行了最后更新。根据奇美 (Chimei Innolux)于2012年5月2日发布的版本号为Ver2.1的产品规格书，M230HGE-L20显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为509.184(宽)×286.416(高) mm，外观尺寸为533.2(宽)×312(高)×11.3(厚) mm，可视尺寸为513.784(宽)×291.016(高) mm，表面处理为雾面，Hard coating (3H)，产品净重2.20/2.30Kgs (Typ./Max.)。背光方面此产品采用了WLED发光的侧入式光源(右边)，光源的使用寿命为50K小时，不含背光驱动。M230HGE-L20采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于M230HGE-L20的最新的生产状态信息和技术信息，屏库®建议您咨询奇美 (Chimei Innolux)。
|
