友达液晶模组M190EN04 V5概况-全球液晶屏交易中心-屏库

人气指数：33000 2025-02-14 08:27

友达液晶模组M190EN04 V5主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2004,Q4
开始量产
2005,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌	友达 (AUO)	型号名称	M190EN04 V5
屏幕尺寸	19.0英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	1280(RGB)×1024, SXGA, 5:4	像素布局	RGB垂直条状
显示区域	376.32×301.056 mm (H×V)	外观尺寸	396×324×18 mm (H×V×D)
屏幕重量	2.70Kgs (Typ.)	表面处理	雾面，Hard coating (3H)
屏幕亮度	270 cd/m² (Typ.)	对比度	700 : 1 (Typ.) [透射]
最佳视向	12 o'clock	光学模式	TN，常白显示，透射式
可视角度	70/70/75/60 (Typ.)(CR≥10)	响应速度	5.6/2.4 (Typ.)(Tr/Td) ms
颜色数量	16.2M, 72% NTSC	适用于
消耗功率	28W (Typ.)	背光类型	4 pcs CCFL, 50K小时, 无驱动
刷新频率	75Hz	触摸功能	无触摸
信号系统	LVDS (2 ch, 8-bit) , 端子 , 30 pins
供应电压	5.0V (Typ.)
最大额定	存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C

友达液晶模组M190EN04 V5规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
M190EN04 V5规格书	Ver1.3	English	1.1 M	29	2005-7-16	最新	付费下载
M190EN04 V5规格书	Ver1.2	English	959.6 K	29	2005-6-27		付费下载
M190EN04 V5规格书	Ver1.1	English	1021.2 K	29	2004-3-21		付费下载
M190EN04 V5规格书	Ver0.1	English	1002.6 K	29	2004-10-18		付费下载
M190EN04 V5规格书	Ver0.2	English	1011.4 K	29	2004-10-13		付费下载

友达液晶模组M190EN04 V5验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
M190EN04 series	VIP会员可看	VIP会员可看	A- Grade	Ver1.0	2006-3-1	IIS下载
M190EN04 series	VIP会员可看	VIP会员可看	A- Grade	Ver1.0	2005-7-13	IIS下载
17~19" TFT LCD	VIP会员可看	VIP会员可看	B Grade	Ver2.0	2004-6-30	IIS下载

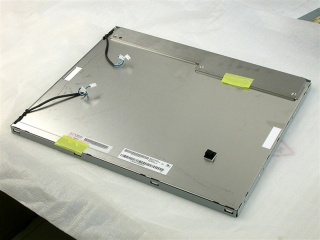

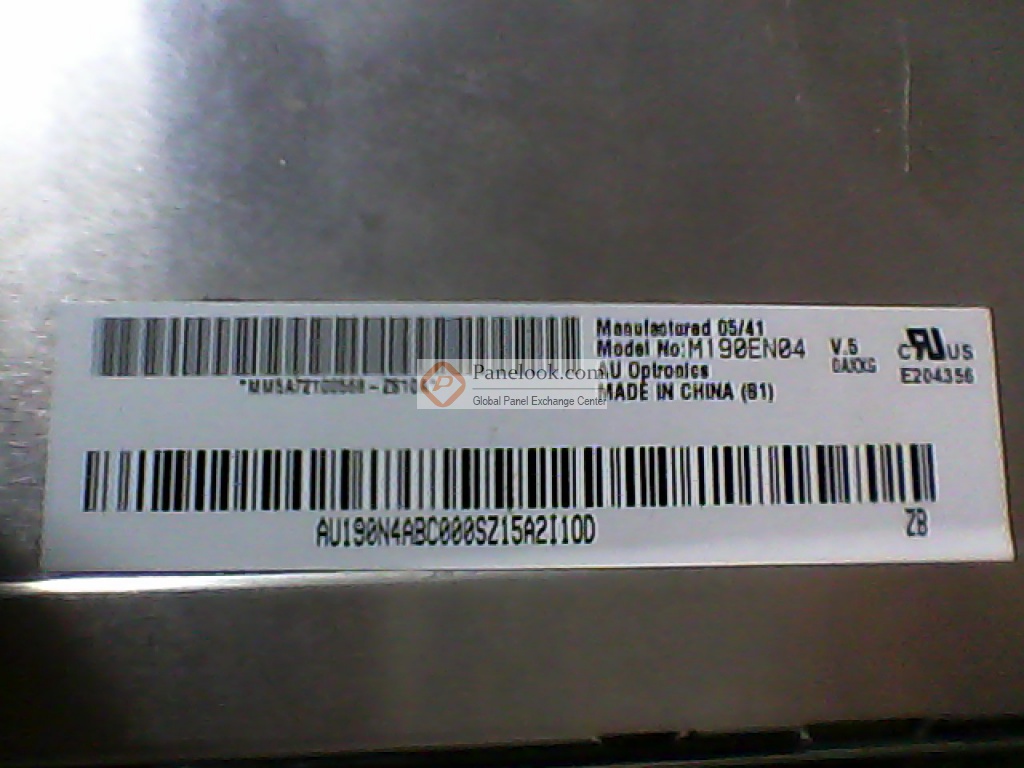

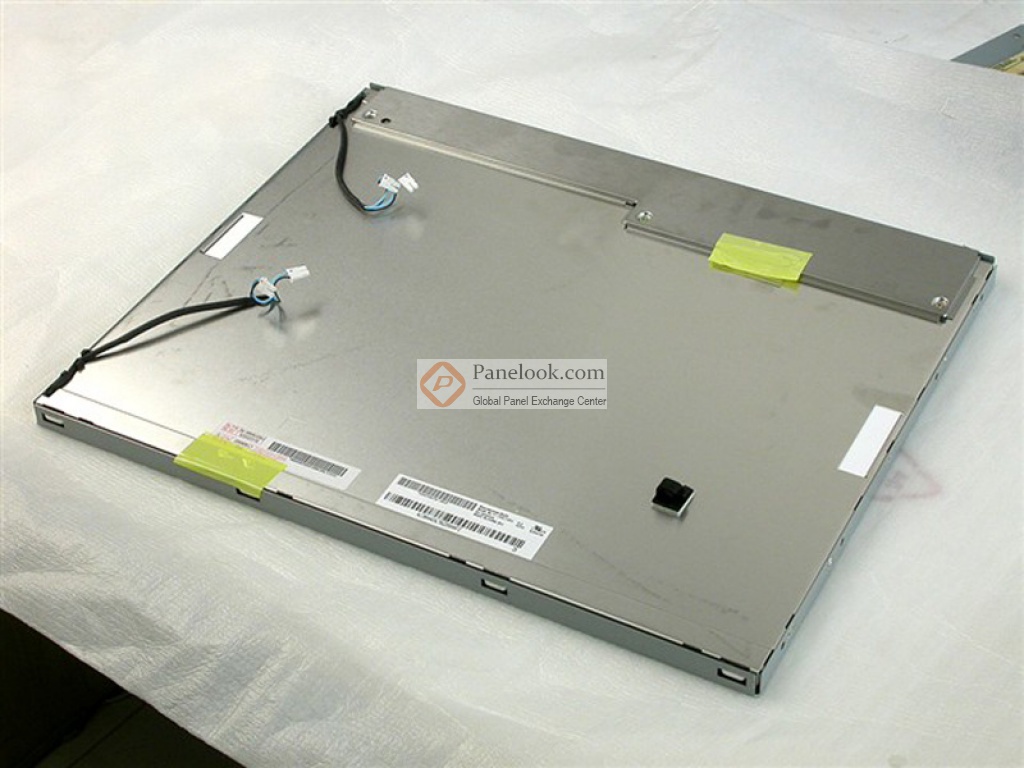

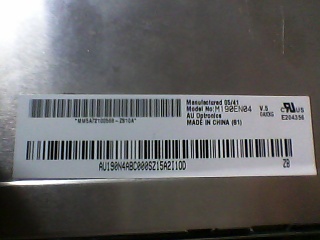

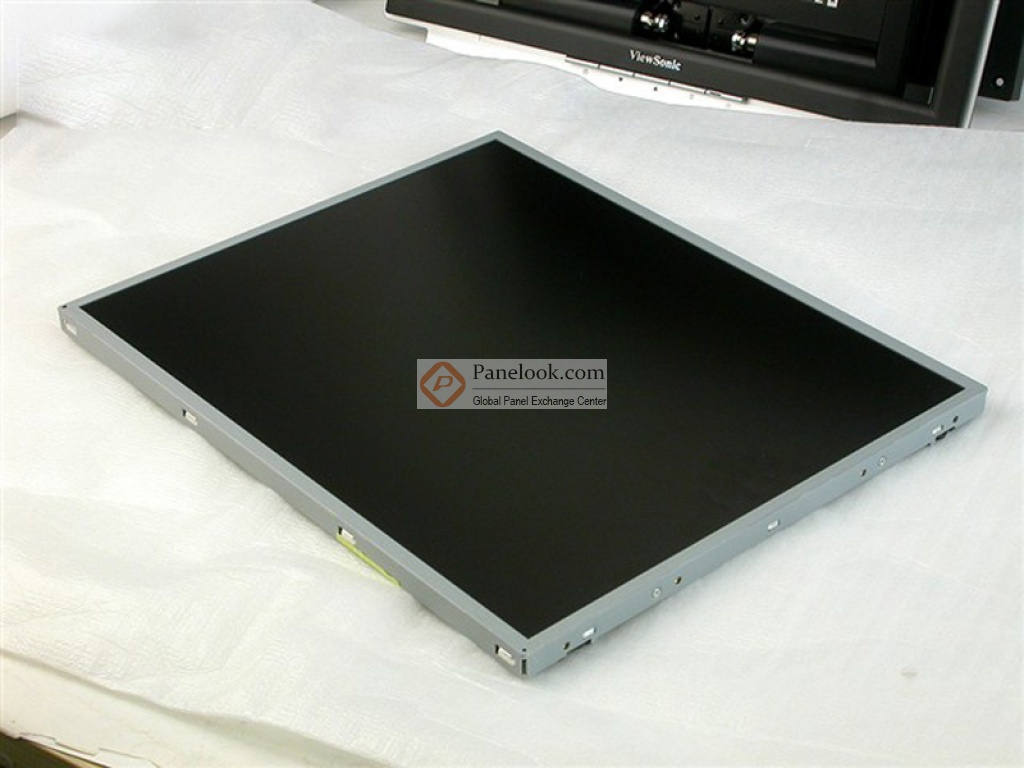

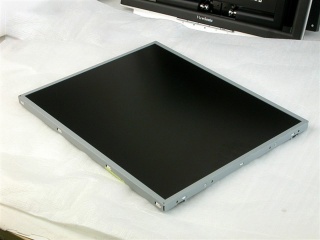

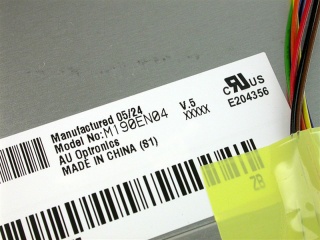

友达液晶模组M190EN04 V5图片

友达液晶模组M190EN04 V5综述

M190EN04 V5 (别名: M190EN04 V.5)是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的19.0英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据友达 (AUO)于2005年7月16日发布的版本号为Ver1.3的产品规格书，M190EN04 V5显示分辨率为1280(RGB)×1024 (SXGA)，宽高比为5:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为376.32×301.056 (宽×高) mm，可视尺寸为380.3×305.1 (宽×高) mm，外观尺寸为396×324 (宽×高)×18(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重2.70Kgs (Typ.)。背光方面此产品采用了4 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。M190EN04 V5采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用M190EN04 V5液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于M190EN04 V5的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2005年Q1量产，当前生产状态为已停产。目前M190EN04 V5在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年07月20日对此型号首次建立参数，并于2025年02月14日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它寿命大于5万小时，表面雾面， TCO'03 Compliance等特征，此型号推荐使用于电脑显示器。
