像素布局
RGB垂直条状
显示区域 409.8(H)×230.4(V) mm外观尺寸 430.37(H)×254.6(V)×11(D) mm
面板重量 1.46Kgs (Max.)表面处理 雾面，Hard coating (3H)
面板亮度 250 cd/m² (Typ.)对比度 1000:1 (Typ.) (TM)
可视角度 85/85/80/80 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 6 o'clock反应时间 3.6/1.4 (Typ.)(Tr/Td) ms
显示颜色 16.7M, 72% NTSC触摸屏 无触摸
-
功率消耗
14.8W (Typ.)
光源类型 2 pcs CCFL, 50K小时, 无驱动
工作频率 75Hz-
面板应用
- 信号接口
-
LVDS (1 ch, 8-bit) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
友达液晶模组M185XW01 V5规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
M185XW01 V5规格书 |
Ver1.0 |
English |
1.4 M |
27 |
2009-7-22 |
最新 |
|
友达液晶模组M185XW01 V5验货标准(IIS)

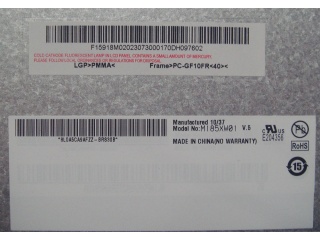

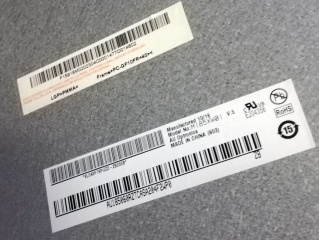

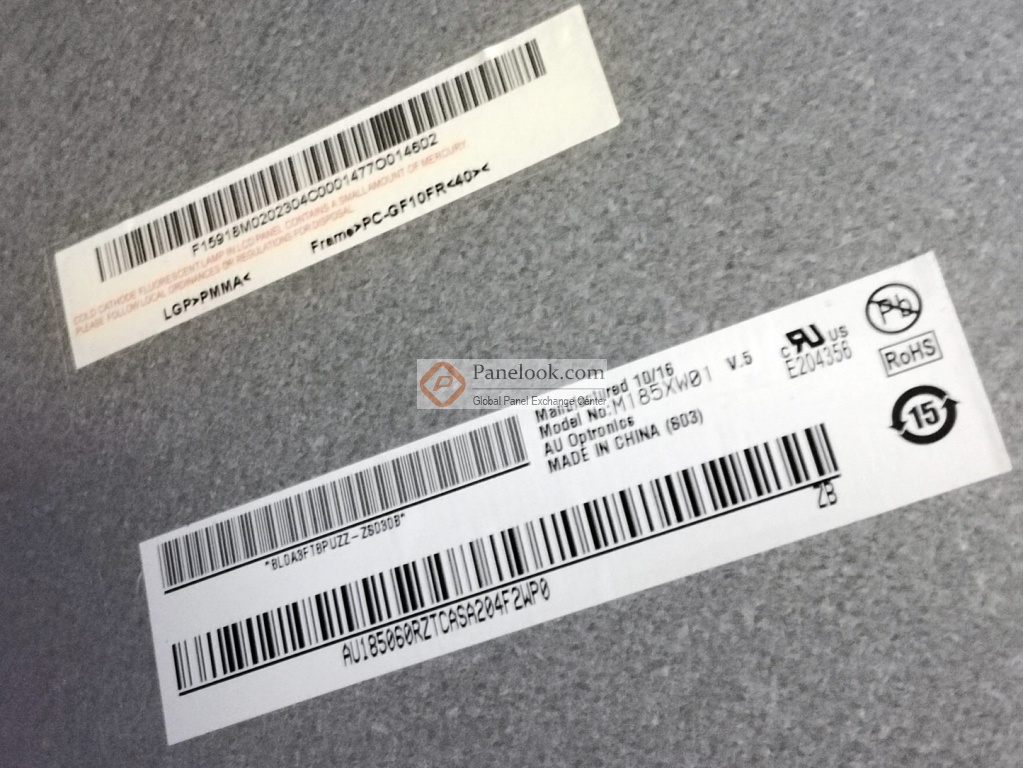

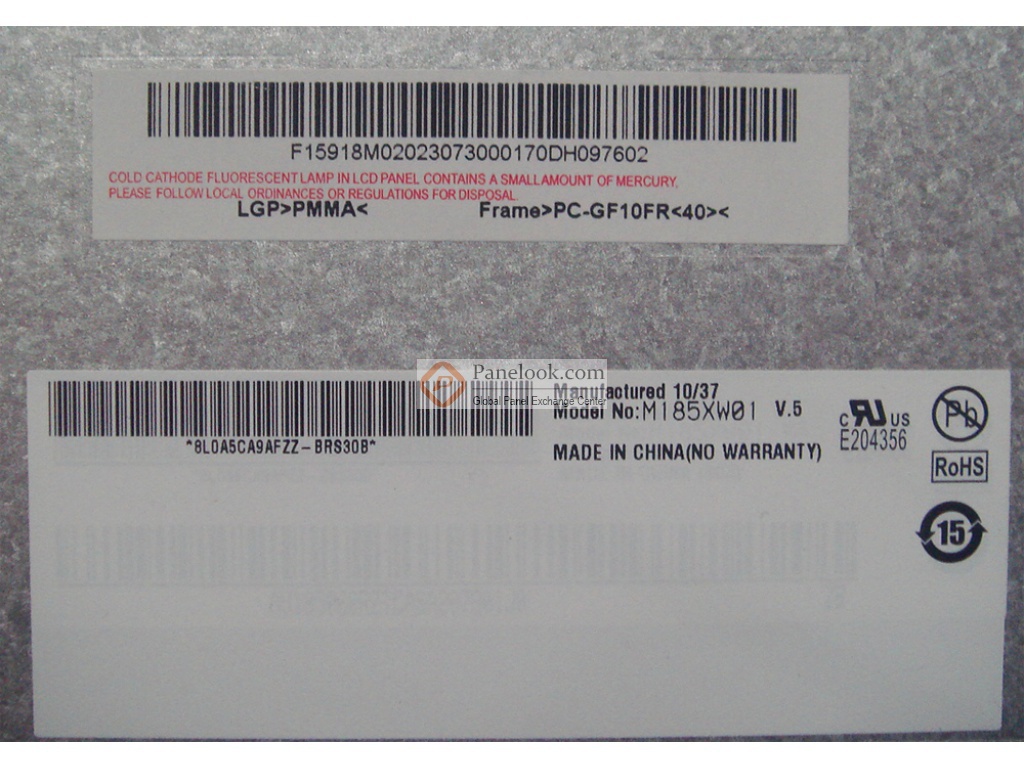

友达液晶模组M185XW01 V5综述
M185XW01 V5 (别名: M185XW01 V.5)是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的18.5英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据友达 (AUO)于2009年7月22日发布的版本号为Ver1.0的产品规格书，M185XW01 V5显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为409.8×230.4 (宽×高) mm，可视尺寸为413.4×234.0 (宽×高) mm，外观尺寸为430.37×254.6 (宽×高)×11(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重1.46Kgs (Max.)。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。M185XW01 V5采用了LVDS (1 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。如果开发新产品想采用M185XW01 V5液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于M185XW01 V5的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2009年Q3量产，于2010年Q4停产，当前生产状态为已停产。目前M185XW01 V5在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年10月17日对此型号首次建立参数，并于2025年02月14日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它寿命大于5万小时，表面雾面， TCO'03 Compliance等特征，此型号推荐使用于电脑显示器。
|
