像素排列 RGB垂直条状
解析度1920(RGB)×1080, FHD, 16:9
- 显示亮度1000 cd/m² (Typ.)
- 对比度 2000:1 (Typ.) (透射)
- 推荐视向全视角
- 响应时间30 (Typ.)(Tr+Td) ms
- 可视角度85/85/85/85 (Typ.)(CR≥10)
- 显示模式IPS，常黑显示，透射式
- 支持颜色16.7M, 100% sRGB
- 触摸技术无触摸
- 外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
- 光源类型WLED, 15K小时, 含LED驱动
- 刷新率60Hz
- 应用产品
- 接口类型
-
30 pins eDP (2 Lanes) , eDP1.4 , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
龙腾液晶模组M156NVF6 R1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
M156NVF6 R1规格书 |
Ver.00 |
English |
1.3 M |
27 |
2019-2-15 |
最新 |
|
龙腾液晶模组M156NVF6 R1摘要

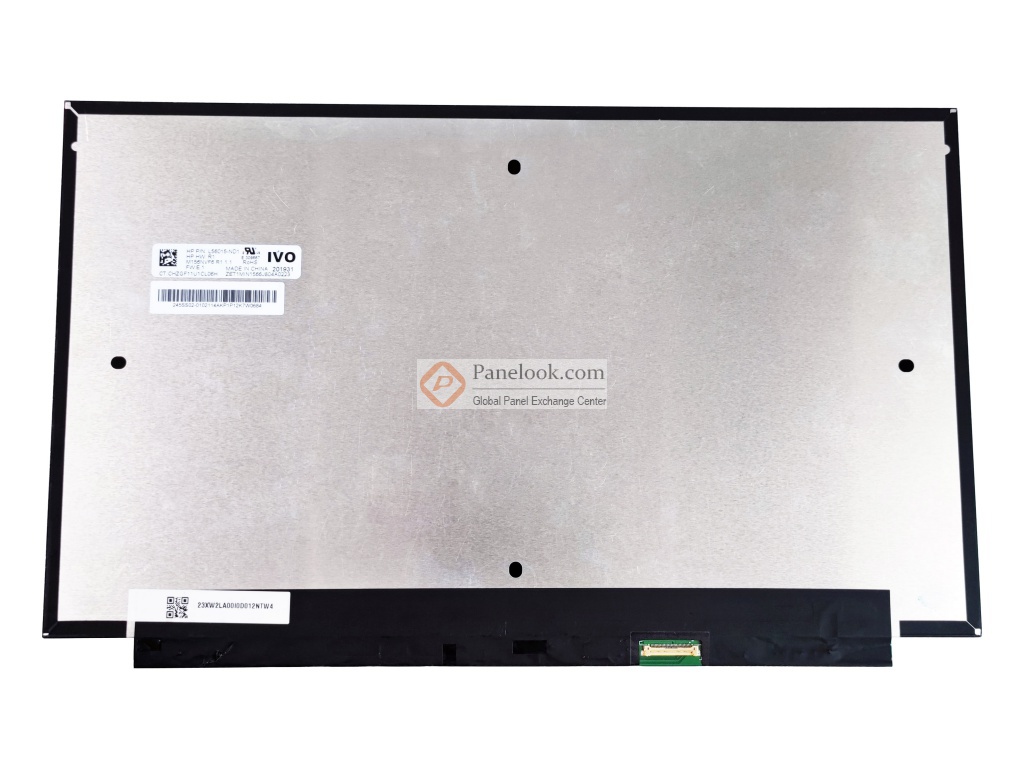

M156NVF6 R1是 龙腾 (IVO)推出的一款 15.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: sRGB，超高亮度，白光LED背光，含LED驱动器，端子倒装， Specifications:Privacy/Sharing, eDP1.4。基于它的特征屏库推荐此型号应用于 笔记本， 户外高亮等产品。根据屏库掌握的情报此产品于2019年Q2量产，当前生产状态为量产中。目前此型号在屏库上有3条现货信息、0家供应商信息，交易氛围清淡。屏库于2022年10月13日对此型号首次建立参数，并于2024年12月24日对参数进行了最后更新。根据龙腾 (IVO)于2019年2月15日发布的版本号为Ver.00的产品规格书，M156NVF6 R1显示分辨率为 1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16(宽)×193.59(高) mm，外观尺寸为349.16(宽)×215.5(高)×2.6(厚) mm，产品净重350g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。M156NVF6 R1采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于M156NVF6 R1的最新的生产状态信息和技术信息，屏库®建议您咨询龙腾 (IVO)。
|
