| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 外观式样 |
| 刷新频率 |
| 龙腾 (IVO) |
| 12.5英寸 |
| 1920(RGB)×1080, FHD, 16:9 |
| 276.48×155.52 mm (H×V) |
| 170g (Max.) |
| 400 cd/m² (Typ.) |
| 全视角 |
85/85/85/85 (Typ.)(CR≥10)  |
| 16.7M, 50% NTSC |
| 薄屏 (PCBA平直, 厚度≤3.2mm) |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| M125NWF4 R1 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 282.4×179.32×2.6 mm (H×V×D) | |
| 雾面，Hard coating (3H) | |
| 1200 : 1 (Typ.) (透射) | |
| IPS，常黑显示，透射式 |
|
| 30 (Typ.)(Tr+Td) ms | |
| |
|
| WLED, 15K小时, 含LED驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| eDP (2 Lanes) , eDP1.3 , 30 pins , 端子 |
| 3.3V (Typ.) |
| 存储温度 -20 ~ 70 °C 工作温度 0 ~ 50 °C |
苏州市
苏州市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
M125NWF4 R1规格书 | Rev.00 | English | 850.1 K | 25 | 2018-1-10 | 最新 |

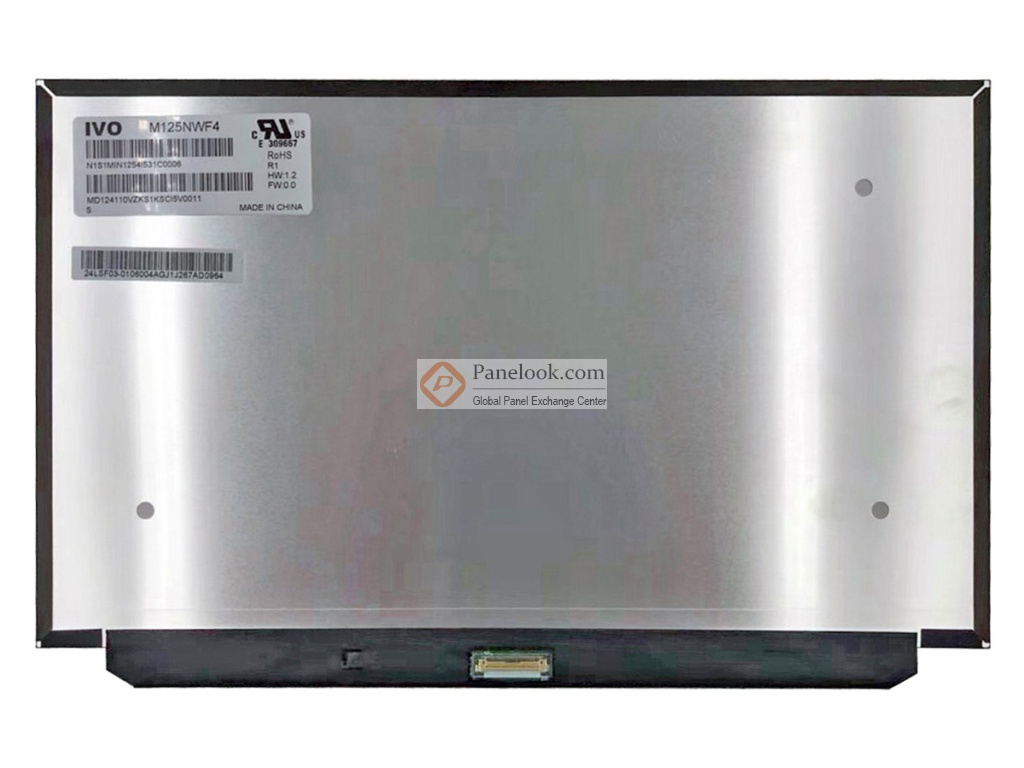

M125NWF4 R1是龙腾 (IVO)推出的一款12.5吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 70°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.3。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2018年Q2量产，当前生产状态为已停产。目前此型号在屏库上有2条现货信息、3家供应商信息，交易氛围清淡。屏库于2019年11月27日对此型号首次建立参数，并于2023年09月27日对参数进行了最后更新。根据龙腾 (IVO)于2018年1月10日发布的版本号为Rev.00的产品规格书，M125NWF4 R1显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为276.48(宽)×155.52(高) mm，外观尺寸为282.4(宽)×179.32(高)×2.6(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重170g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。M125NWF4 R1采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于M125NWF4 R1的最新的生产状态信息和技术信息，屏库®建议您咨询龙腾 (IVO)。
